EDA转换器(EDA Converter)

支持Altium、Mentor、Cadence等多种主流EDA工具软件的PCB板图设计文件格式的读入和转换，完整读取设计中的图层、对象、元器件、属性等信息。

文件类型

软件名称

文件格式

文件类型

软件名称

文件格式

EDA板图

Altium Designer

.pcbdoc

Mentor Graphics

.asc

PADS

Cadence

.val

Zuken CR8000

.dsgf, .ftf

OBD++

.tgz, .tar

IPC2581

.xml, .cvg

IDF

.idf, .idb

EMN

.emn, .emp

BRD

.brd（文本格式）

EDA查看器(EDA Viewer)

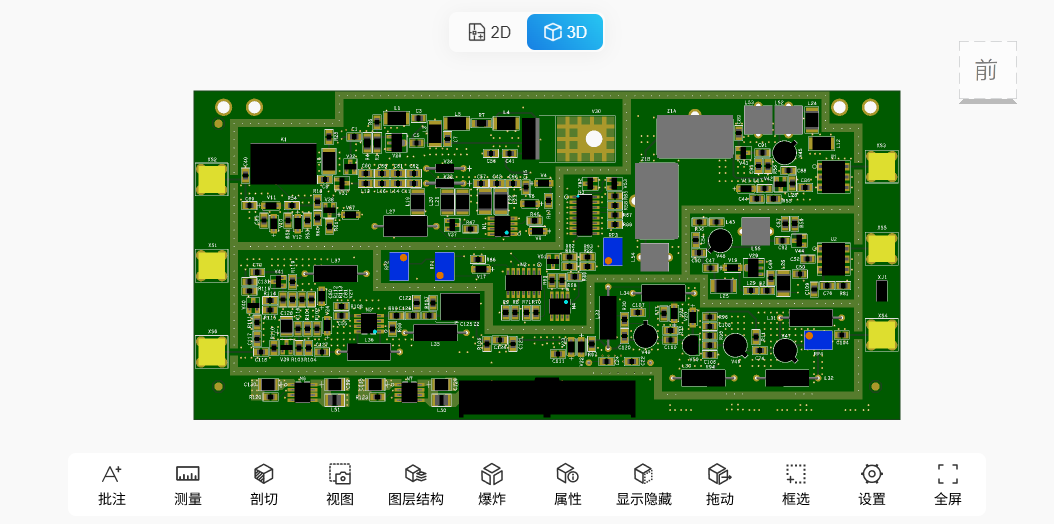

支持PCB板图在2D/3D视角下显示，支持多板设计在不同PCB板之间切换查看，提供强大的交互功能，包括：平移、缩放、批注、测量、视图、图层结构、属性等。

实例展示

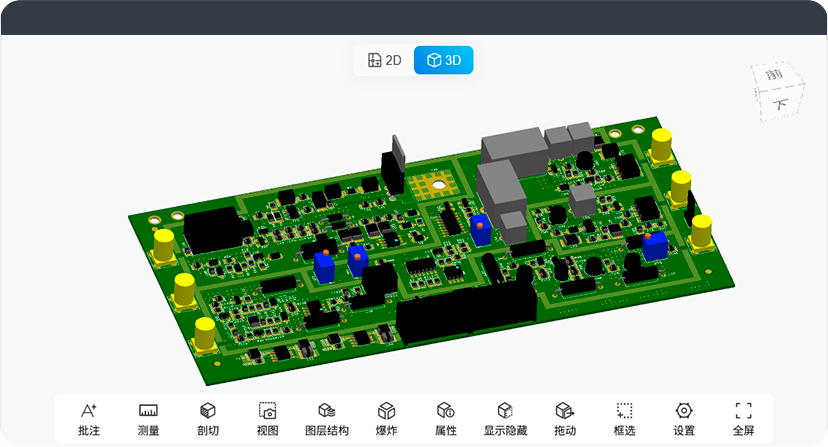

某定制电路PCB版

微信扫码体验

  • 格式类型：ODB++

  • 对象数：16357

  • 元器件数：396

NXP iMX6 OpenRex 10层教学开发板

微信扫码体验

  • 格式类型：Altium Designer(.pcbdoc)

  • 对象数：41249

  • 元器件数：1080

某Kame_MB示例设计板

微信扫码体验

  • 格式类型：Altium Designer(.pcbdoc)

  • 对象数：24712

  • 元器件数：701

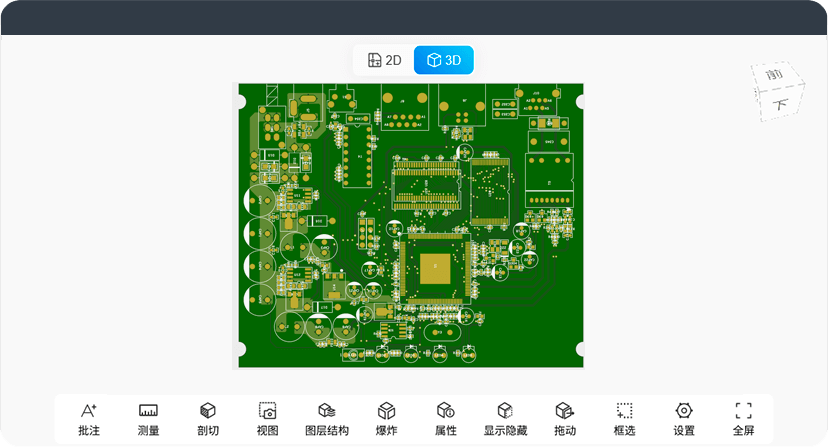

某ADSL Modem 2层板

微信扫码体验

  • 格式类型：IPC2581(.xml)

  • 对象数：14985

  • 元器件数：251
