轨迹动画

功能说明：

  1. 轨迹动画即模型根据视图区绘制的几何轨迹移动，支持直线、圆弧、样条线等轨迹操作。
  2. 因轨迹动画与位置动画都驱动模型的位置属性，当关键帧组重叠时，模型显示的是以轨迹优先的位置控制效果。

绘制点

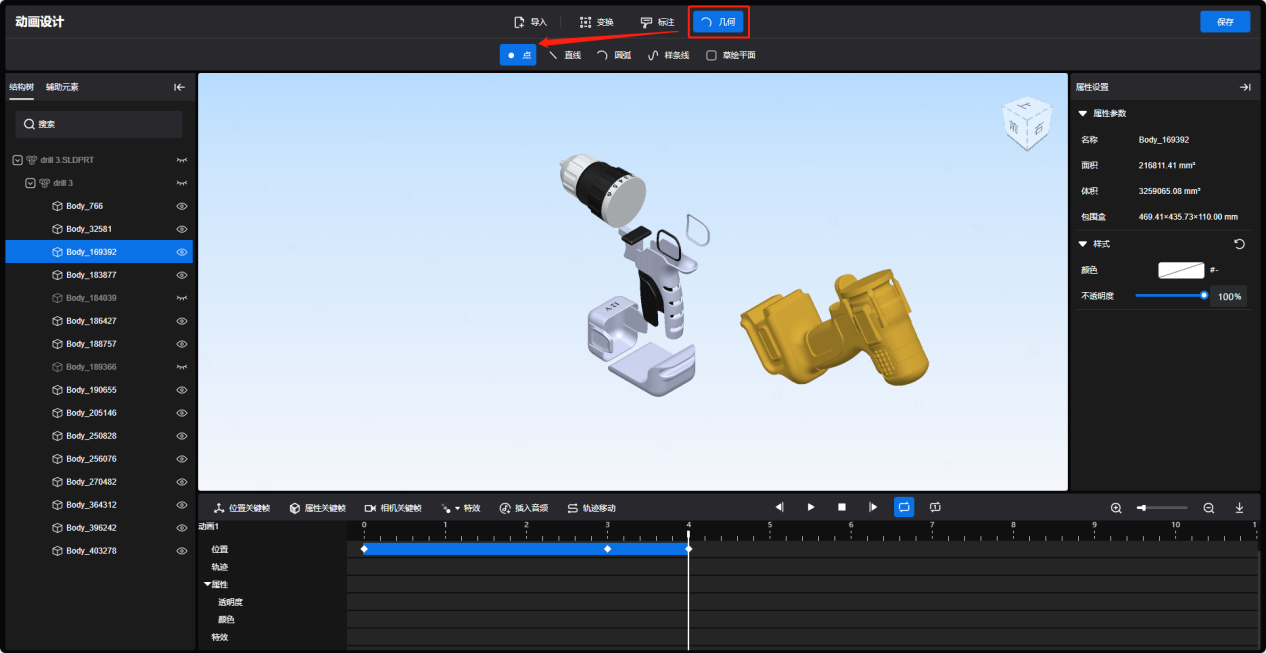

  1. 鼠标左键单击“工具栏”-“几何”-“点”按钮，鼠标样式更改，如图所示：

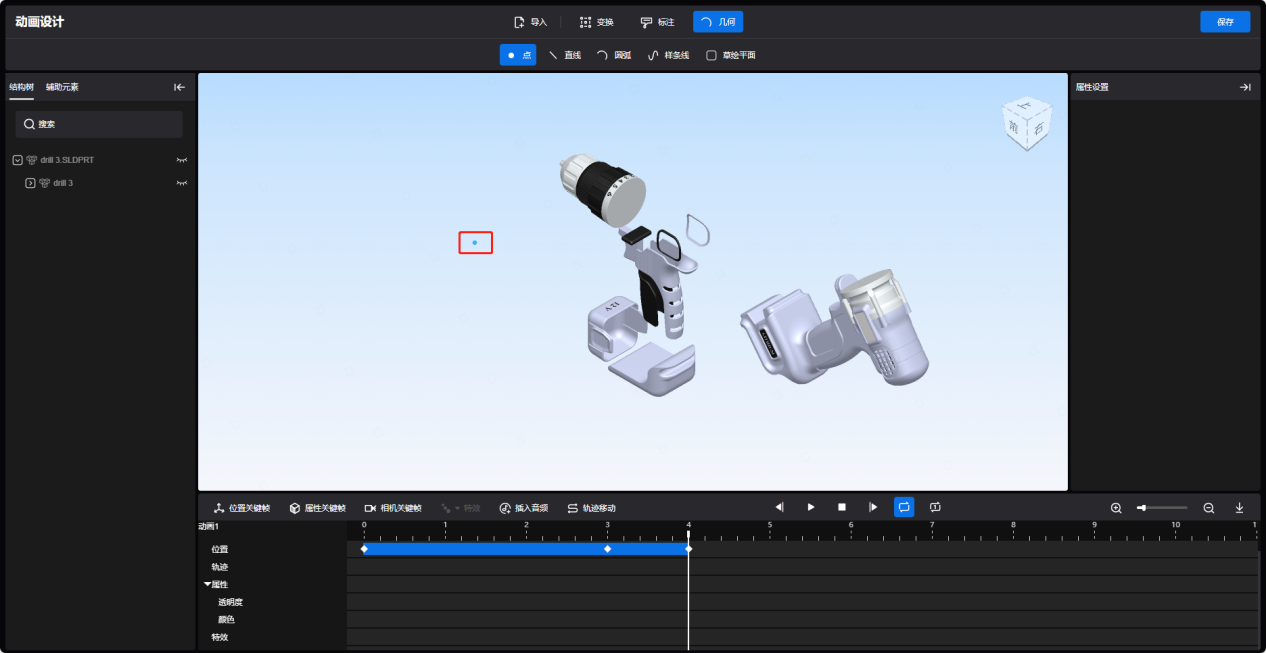

  2. 鼠标移动到视图区域任意位置，左键单击确定位置，场景中新增几何如图所示：

  3. 鼠标单击“左窗格”-“辅助元素”按钮，即可查看、管理新增的几何数据，如图所示：

  4. 鼠标持续单击视图区域，新增“点”几何，或鼠标在工具栏选择其他模式，退出“点”几何绘制。

绘制直线

  1. 鼠标左键单击“工具栏”-“几何”-“直线”按钮，鼠标样式更改，如图所示：

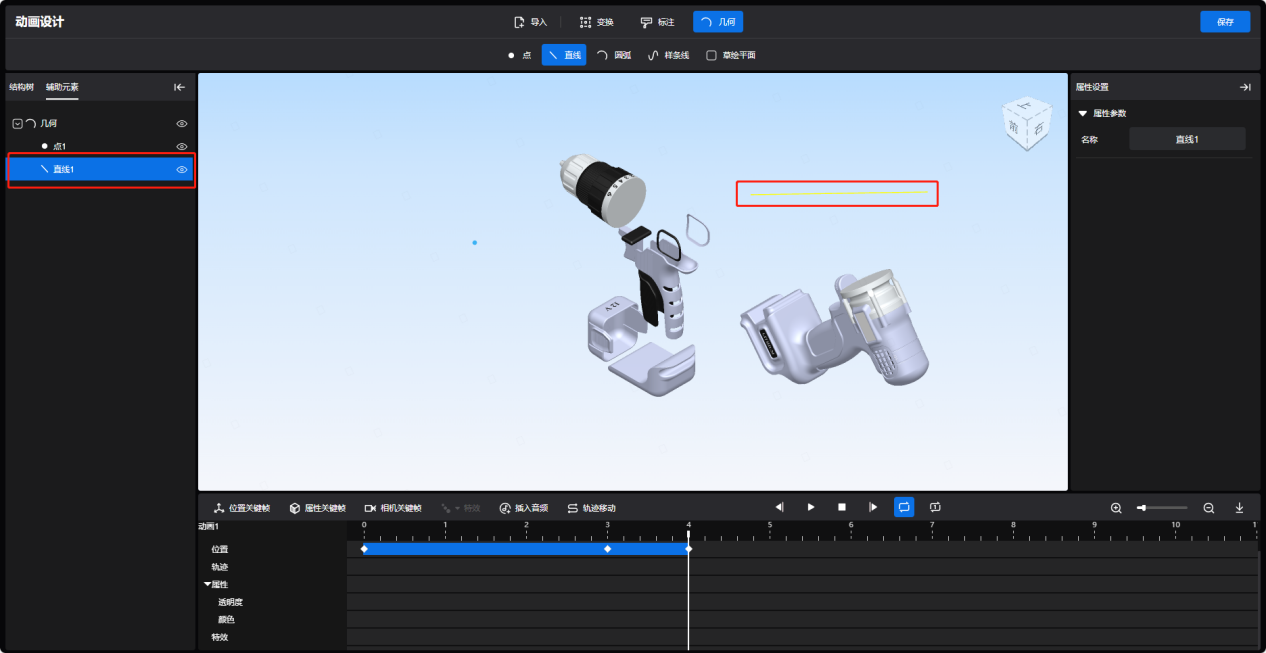

  2. 鼠标移动到视图区域任意位置，左键单击确定第一个点位置，移动鼠标到其他位置，左键单击确定第二点位置，线几何绘制完成，左窗格“辅助元素”列表同步新增直线几何管理，如图所示：

  3. 鼠标持续单击视图区域，新增“直线”几何，或鼠标在工具栏选择其他模式，退出“直线”几何绘制。

绘制圆弧

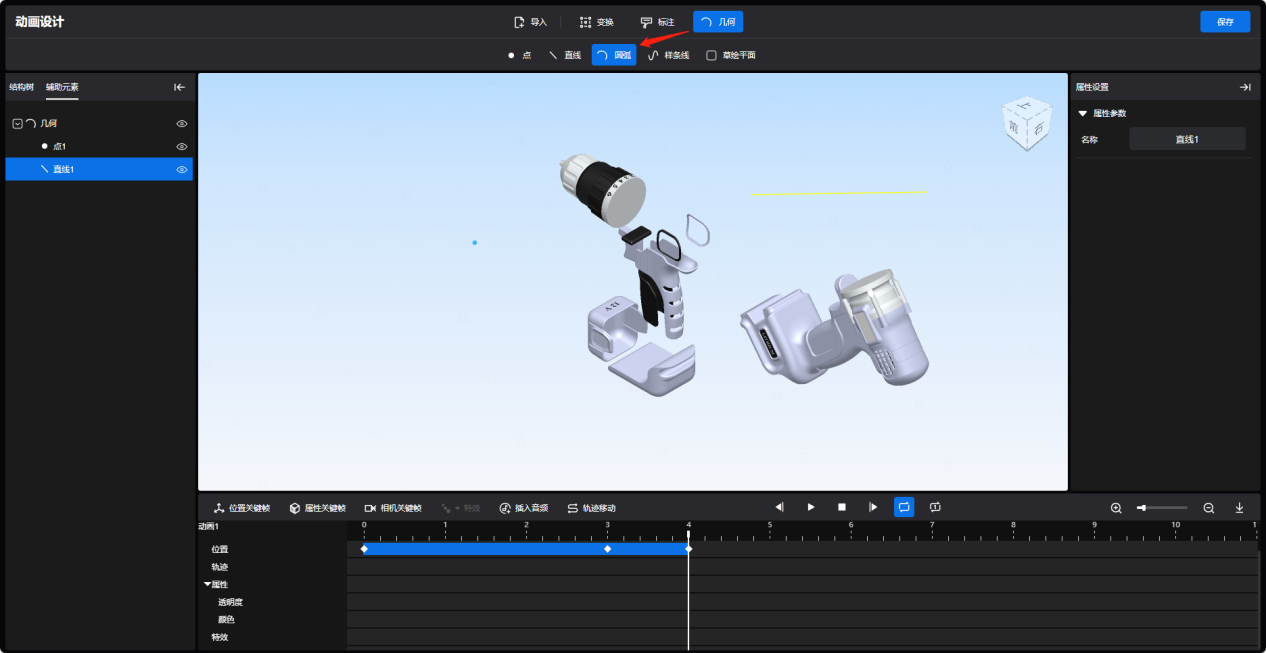

  1. 鼠标左键单击“工具栏”-“几何”-“圆弧”按钮，鼠标样式更改，如图所示：

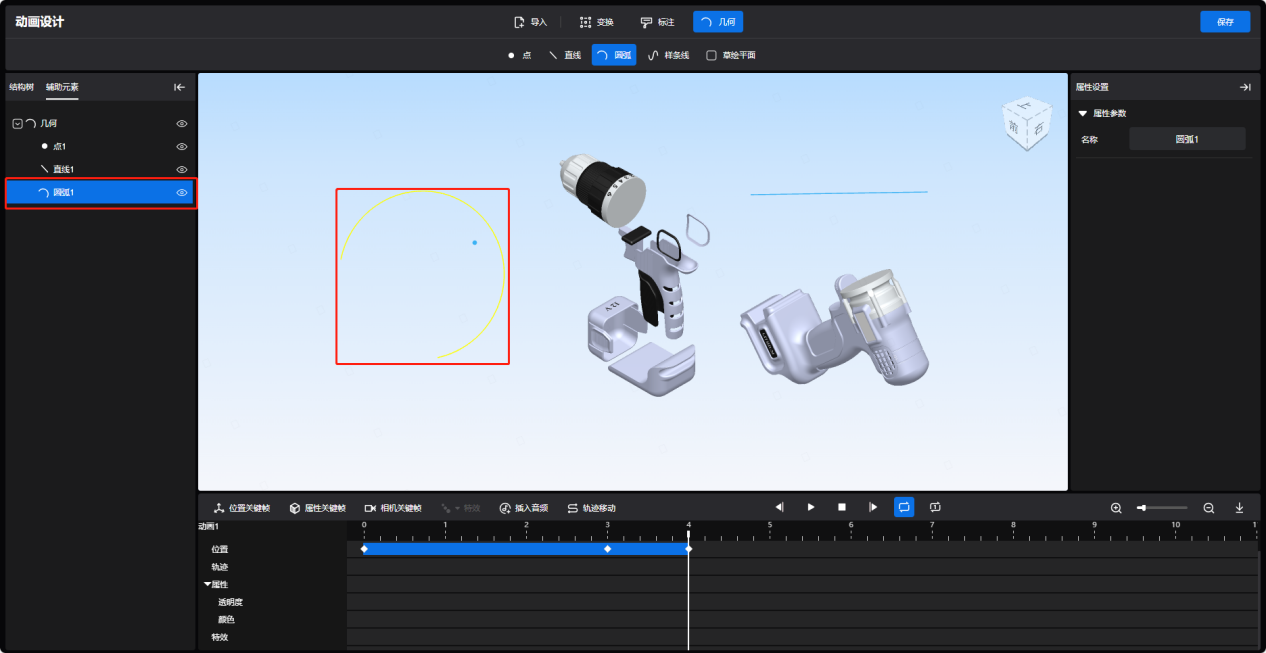

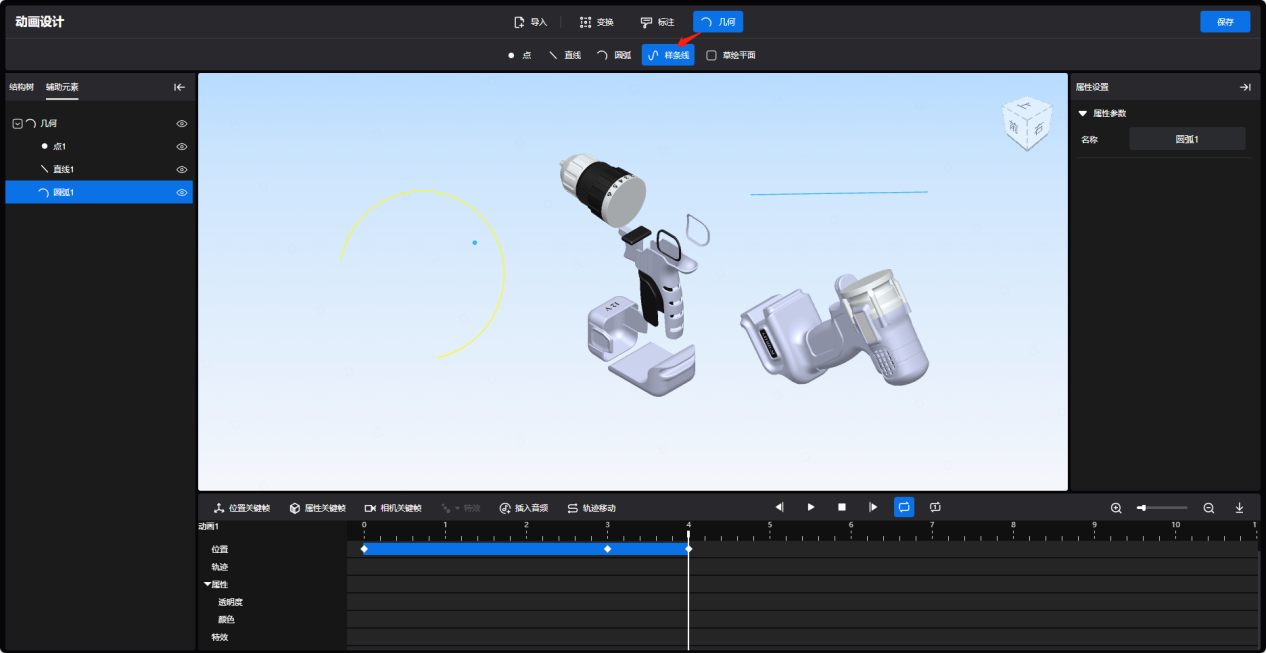

  2. 鼠标移动到视图区域任意位置，左键单击确定第一个点位置，移动鼠标，左键单击确定第二点位置，移动鼠标确定圆弧大小，左键单击确定第三个点完成绘制，左窗格“辅助元素”列表同步新增圆弧几何管理，如图所示：

  3. 鼠标持续单击视图区域，新增“圆弧”几何，鼠标在工具栏选择其他模式，退出“圆弧”几何绘制。

绘制样条线

  1. 鼠标左键单击“工具栏”-“几何”-“样条线”按钮，鼠标样式更改，如图所示：

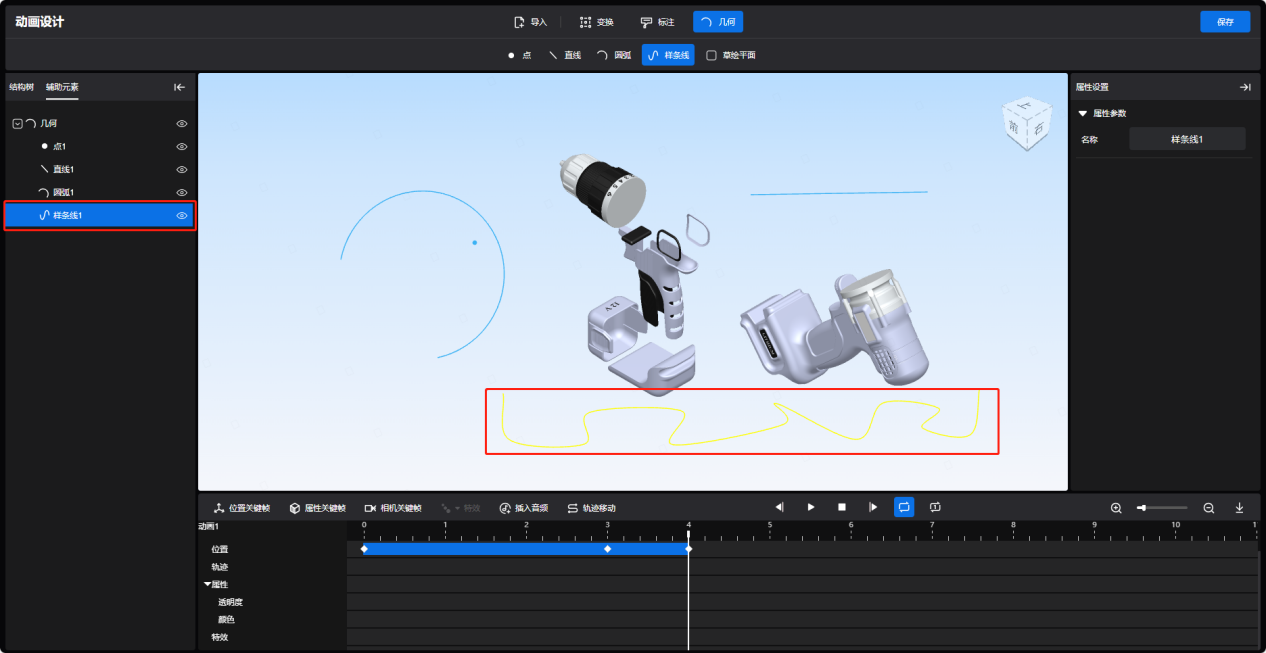

  2. 鼠标移动到视图区域任意位置，左键单击确定第一个点，移动鼠标更改位置和弧度，左键单击依次确定下一个点，绘制一定数量的点后，按下键盘“esc”按键完成绘制，左窗格“辅助元素”列表同步新增样条线几何管理，如图所示：

  3. 鼠标持续单击视图区域，新增“样条线”几何，或鼠标在工具栏选择其他模式，退出“样条线”几何绘制。

草绘平面

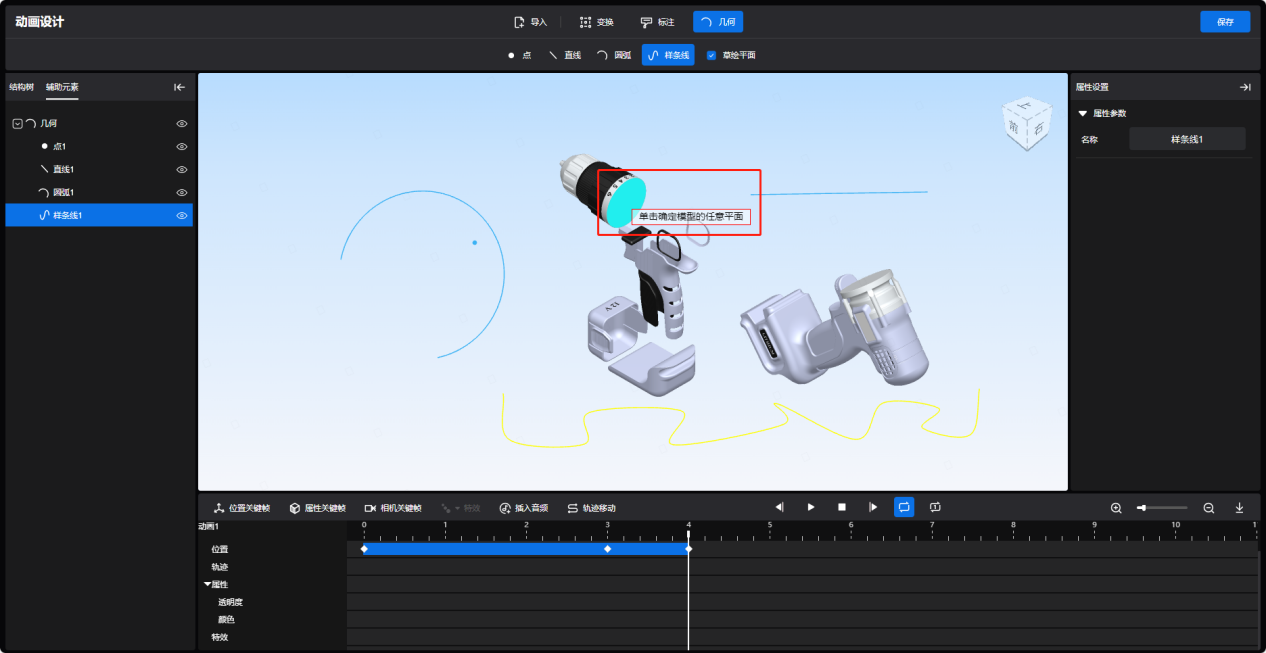

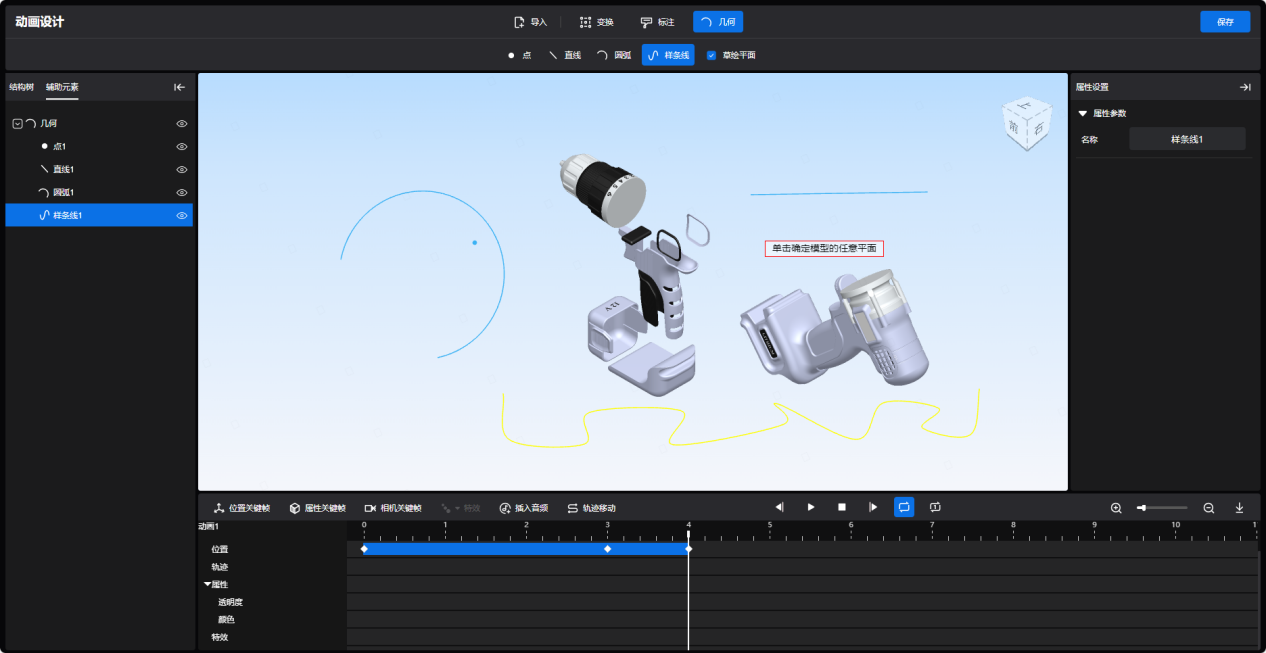

  1. 鼠标左键单击“工具栏”-“几何”勾选“草绘平面”按钮，鼠标移动到视图区，鼠标跟随提示“单击确定模型的任意平面”，如图所示：

  2. 鼠标移动到模型上，若模型支持拾取到平面，模型以青色高亮显示，否则不支持选取平面，如图所示：

  3. 左键单击确定选择拾取到的平面，视图区相机角度调整为俯视当前选择的平面，如图所示：

  4. 在当前视角下，可选择“工具栏”-“几何”-“点”/“直线”/“圆弧”/“样条线”模式绘制几何，绘制步骤如上。

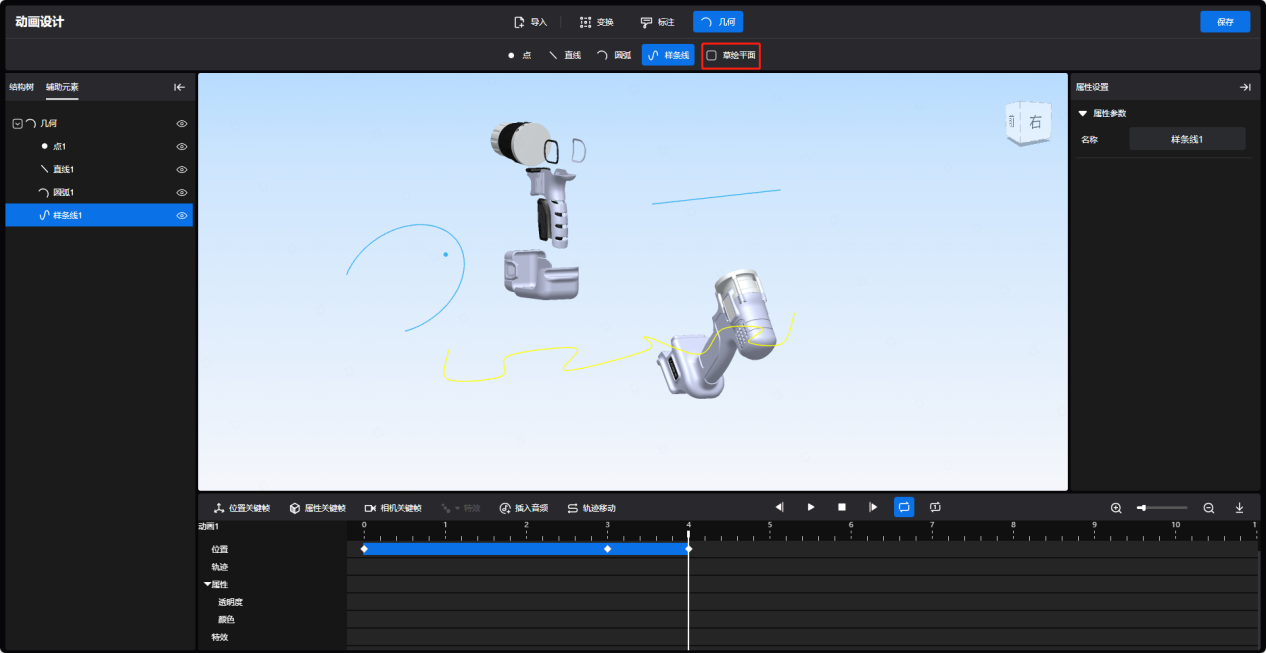

  5. 鼠标取消勾选“草绘平面”或者在视图区旋转相机，即可退出“草绘平面”模式，如图所示：

创建轨迹动画

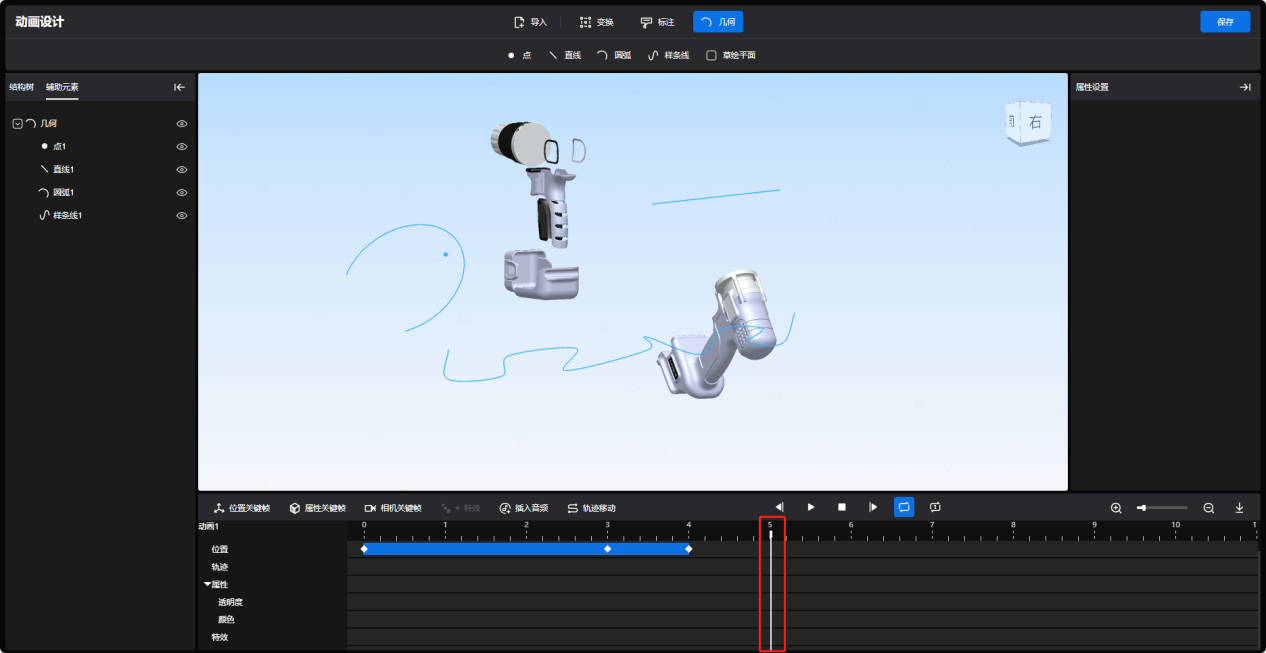

  1. 鼠标左键单击时间线刻度区域，根据需要更改播放头位置。如图所示：

  2. 鼠标左键单击选择“时间线”-“轨迹移动”按钮，开启“轨迹移动”操作，鼠标移动到视图区，鼠标出现“单击确定模型和几何”文字跟随样式，如图所示：

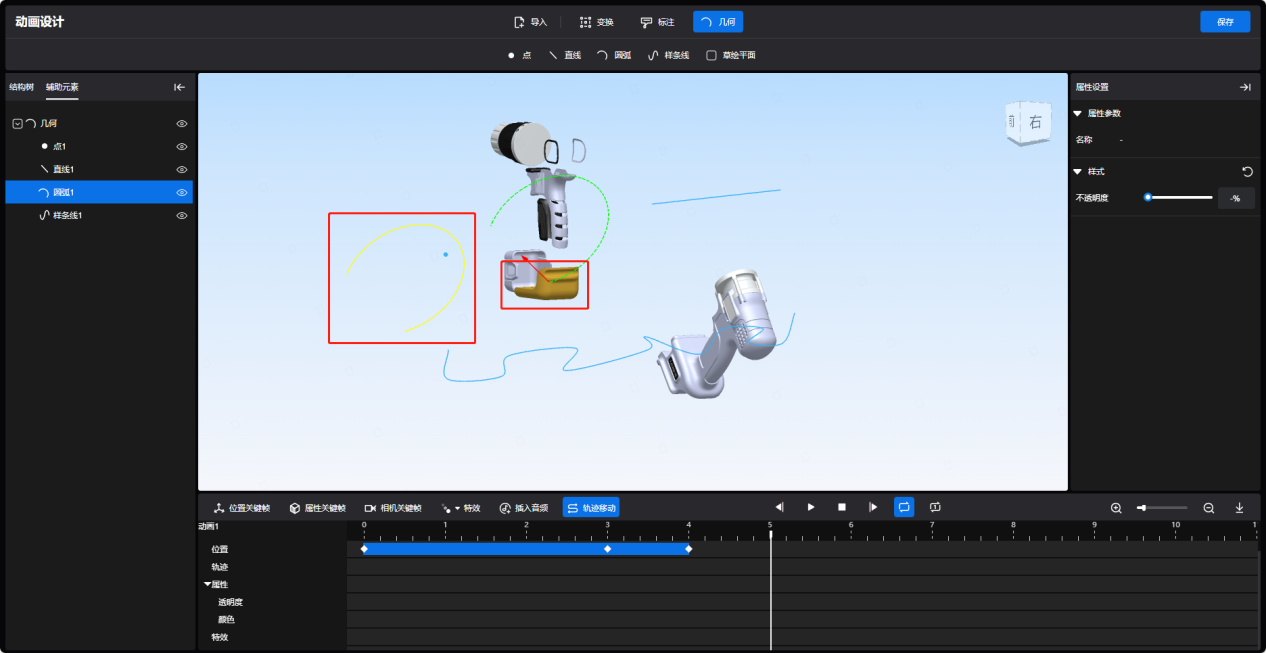

  3. 在视图区依次选中任意模型和绘制完成的几何数据（直线/圆弧/样条线），出现绿色虚线，表明选择完成，这里以圆弧为例，效果如图所示：

  4. 鼠标移动到红色操作箭头上，操作箭头高亮，左键长按选中箭头，弹出如下对话框：

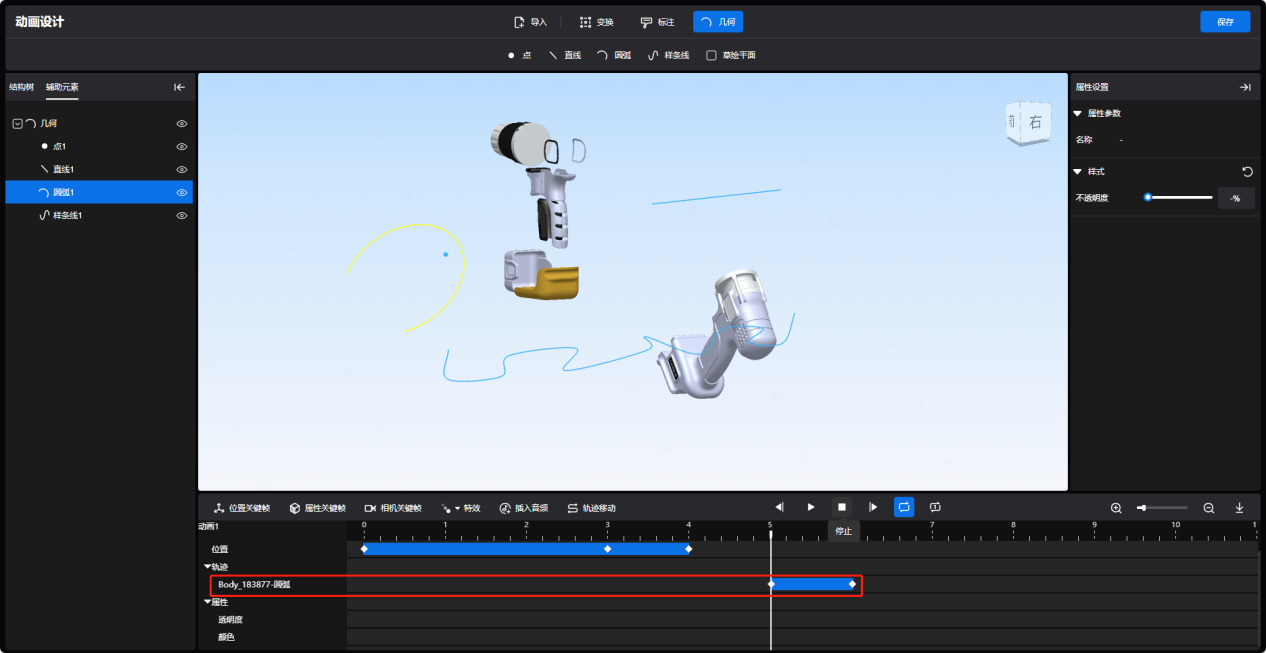

  5. 按照箭头方向拖动鼠标移动模型到合适位置，松开鼠标左键，选择“插入”按钮，完成轨迹移动操作，模型恢复操作时刻位置，“时间线”-“轨迹”下新增一条轨道数据，效果如图所示：

  6. 鼠标左键单击“时间线”-“播放”按钮，或者手动拖动播放头移动，即可预览轨迹动画。
