位置动画

功能说明：位置动画可以通过平移、旋转等操作，改变模型的位置和姿态，通过添加位置关键帧记录状态，补间出关键帧之间的位置和姿态，形成位置动画。

平移

操作步骤：

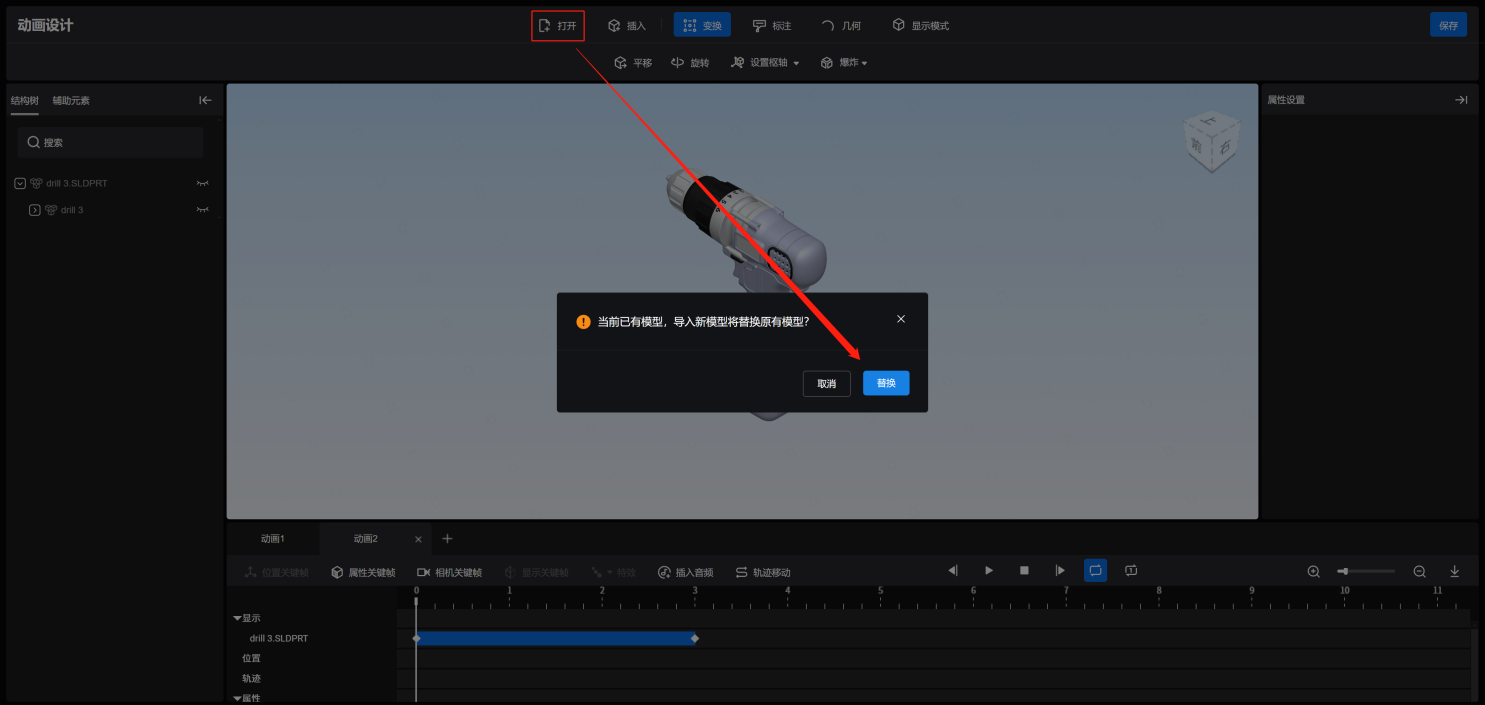

  1. （如果模型已在视图区打开，则跳过此步） 在工具栏，单击打开 > 替换，选择要打开的模型。
  2. 通过单击来选择要移动的模型组件，选中的模型组件会高亮显示。要选择多个组件，则选择以下操作之一：
    • 在视图区，按住 Ctrl 并依次单击这些组件。
    • 在结构树，依次单击这些组件。再次单击可取消选择。

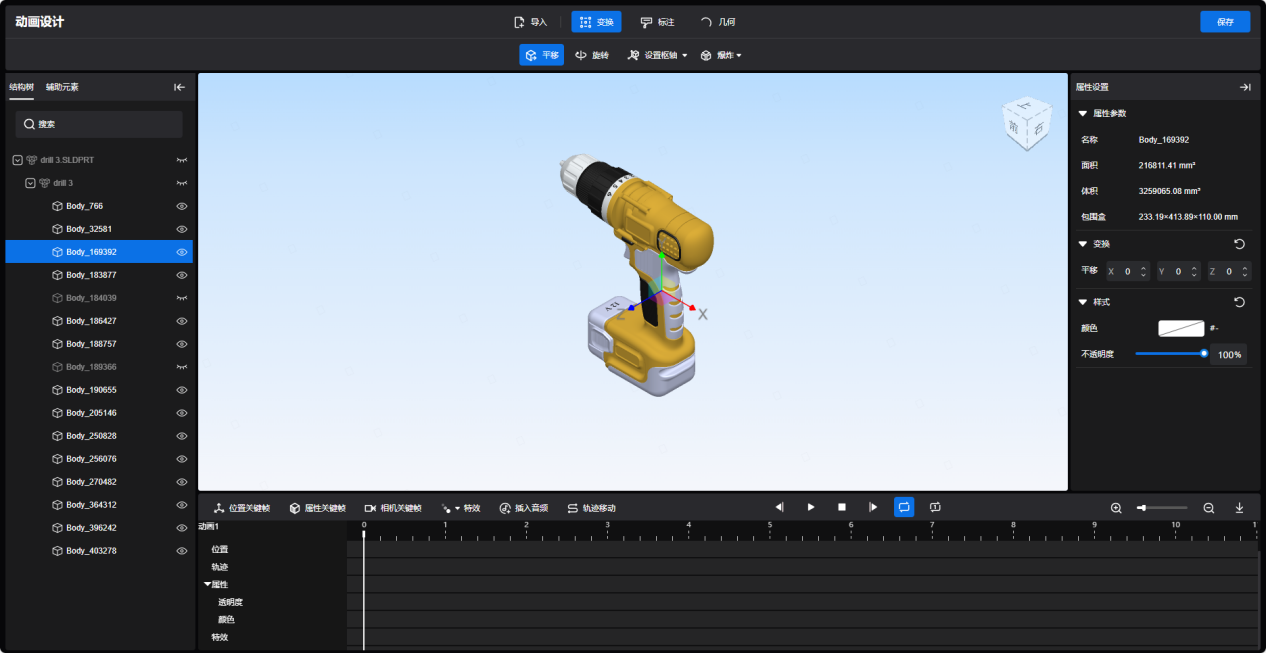

    然后，在工具栏，单击变换 > 平移。选中的组件上会显示一个操作轴，如下图。

  3. 将光标移动到操作轴的任意轴/面，轴/面会高亮显示。按住轴/面不放，拖动鼠标，将组件移动到合适的位置后，松开鼠标，如下图。

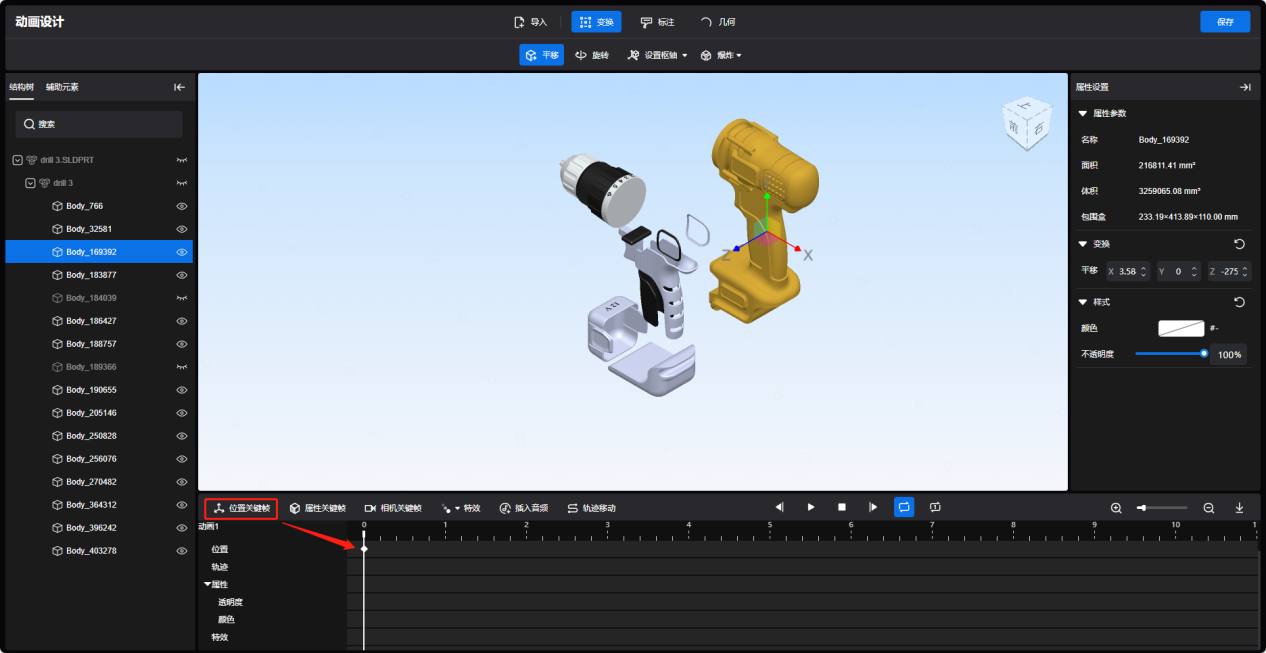

  4. 在时间线，单击位置关键帧。播放头会记录当前位置关键帧，如下图。
  5. 将播放头拖动到新的刻度，然后重复步骤 3 以更改模型组件位置，单击位置关键帧以记录新的关键帧，如下图。

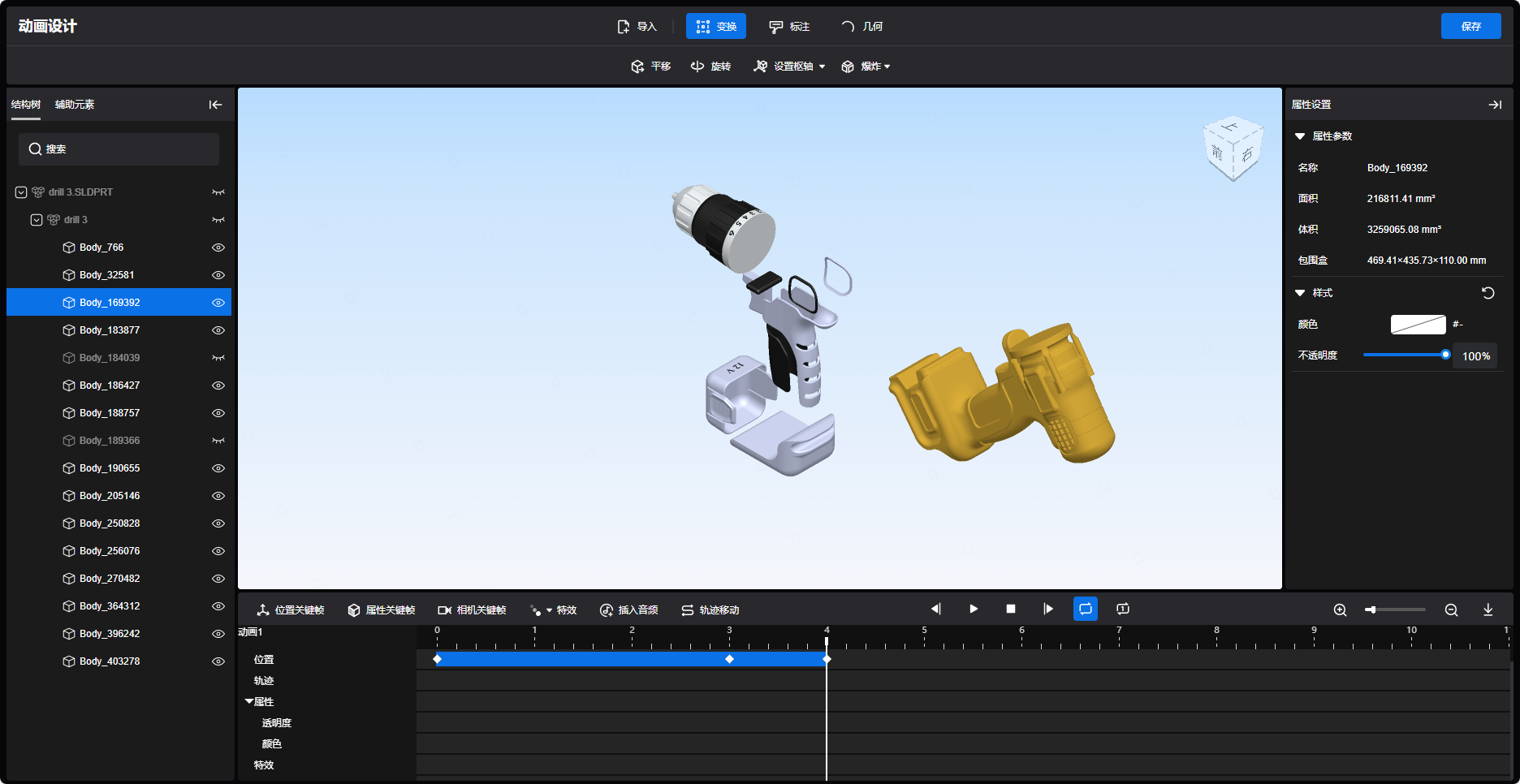

  6. 在时间线，单击播放按钮，或者手动拖动播放头，预览位置动画，如下图。

旋转

操作步骤：

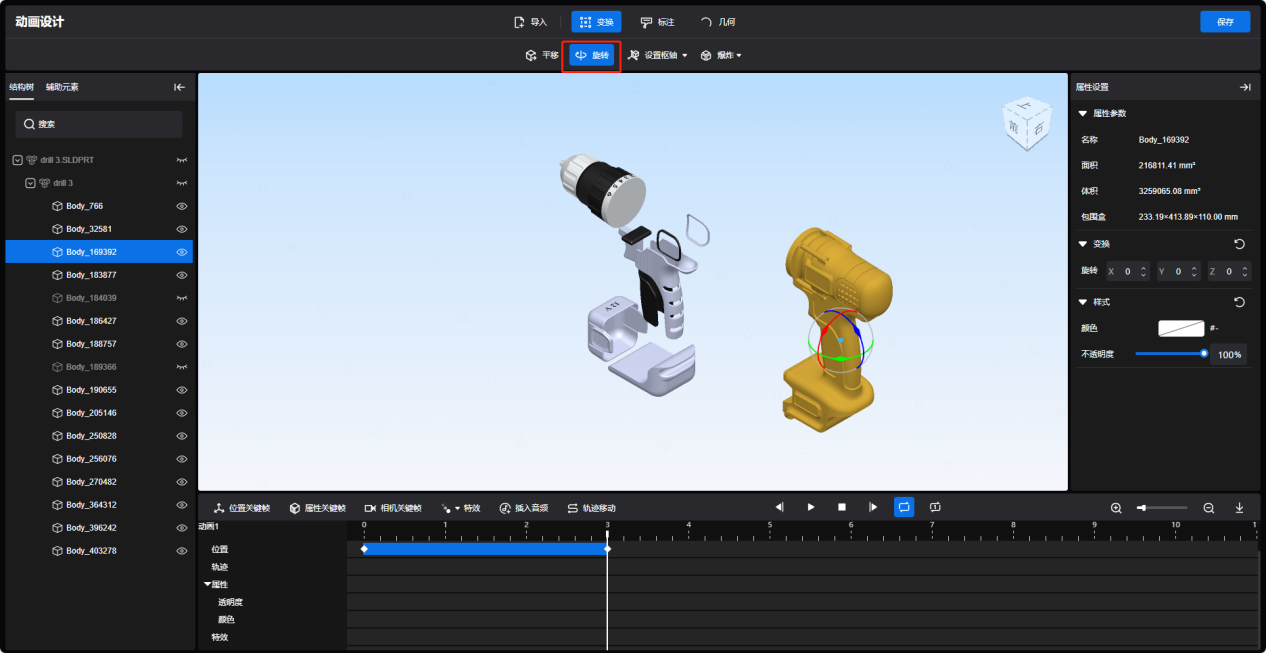

  1. 在视图区，选中要旋转的模型组件。在工具栏，单击变换 > 旋转，组件上会显示操作球，如下图。
  2. 在时间线，根据需要更改播放头的位置。

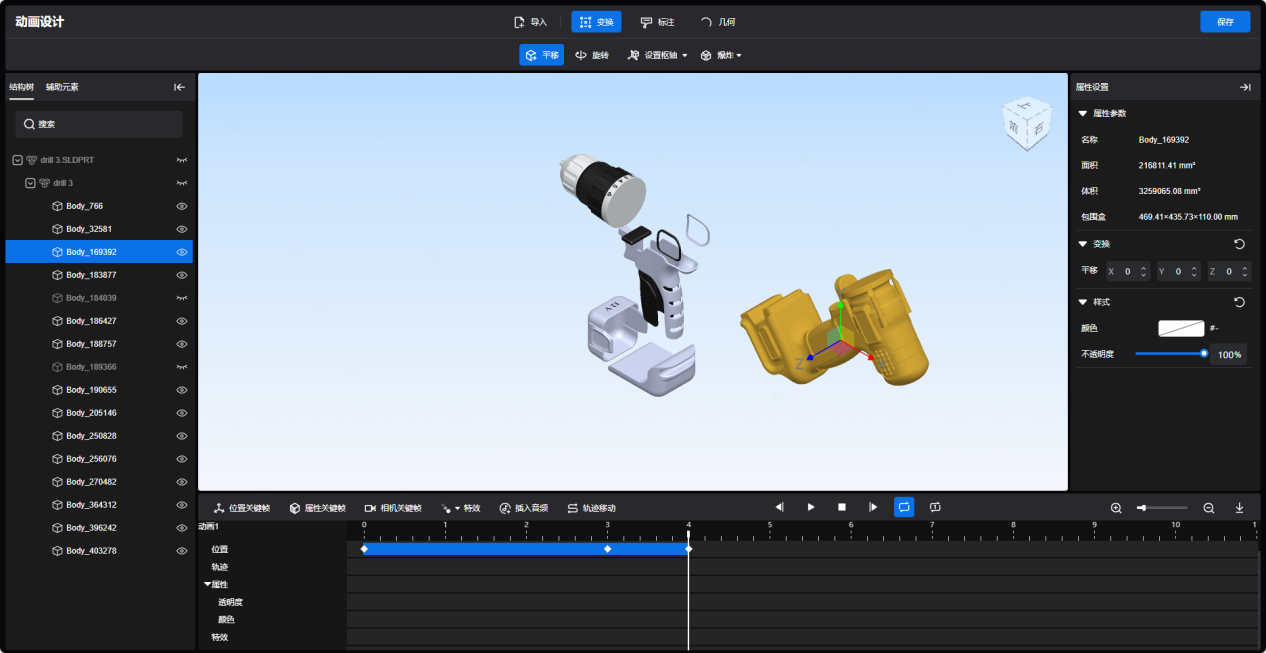

  3. 将光标移动到操作球任意轴上，轴会高亮显示。按住轴不放，拖动鼠标，模型组件会跟随旋转，如下图。
  4. 在时间线，单击位置关键帧，播放头记录当前模型组件位置关键帧，如下图。
  5. 在时间线，单击播放，或者手动拖动播放头，预览位置动画，如下图。

设置枢轴

功能说明：设置枢轴即设置模型平移、旋转操作的中心，默认平移、旋转操作是以选中的模型组件的几何中心为准，设置枢轴后，以设置后的点/线为准。

在点上

操作步骤：

  1. 在视图区，选中一个或多个模型组件，选中的模型组件会高亮显示。在工具栏，单击变换 > 设置枢轴，此时，设置枢轴下拉弹窗区高亮，如下图。

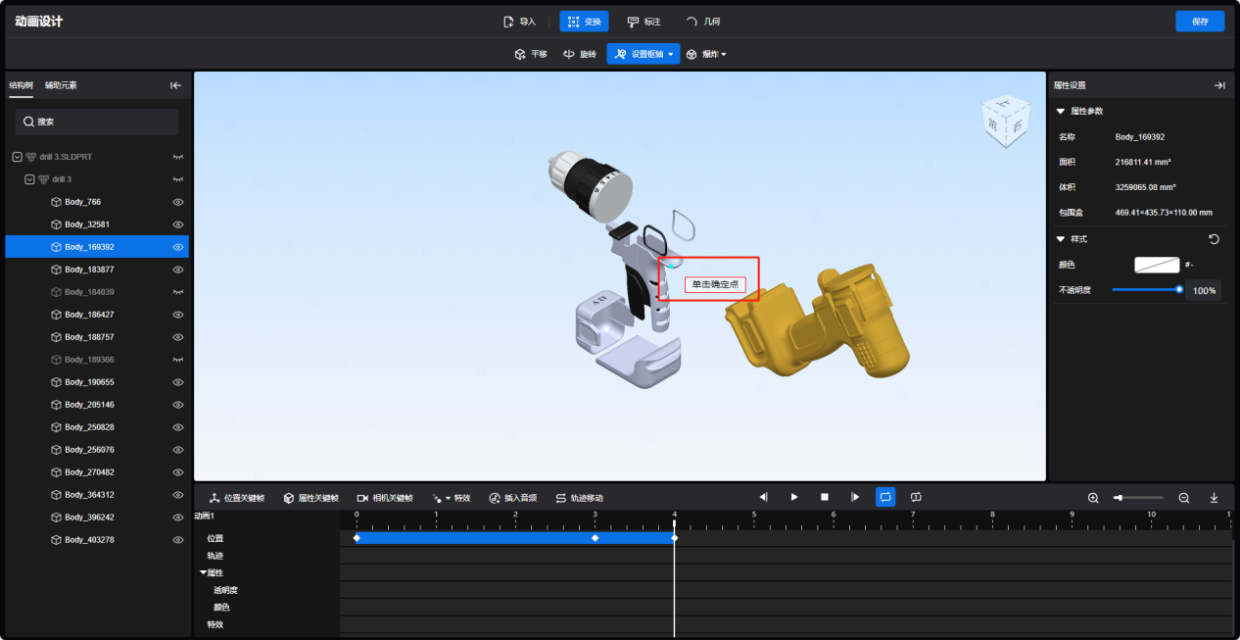

  2. 单击在点上按钮，下拉弹窗收起。将光标移动到视图区，提示语单击确定点跟随光标。将光标移动到模型组件上任意点，拾取点有淡青色点高亮提示（也可选择视图区空白区域，此时无淡青色提示），此处以选择模型点为例，如下图。
  3. 单击该点，淡青色点与提示语单击确定点消失，如下图。

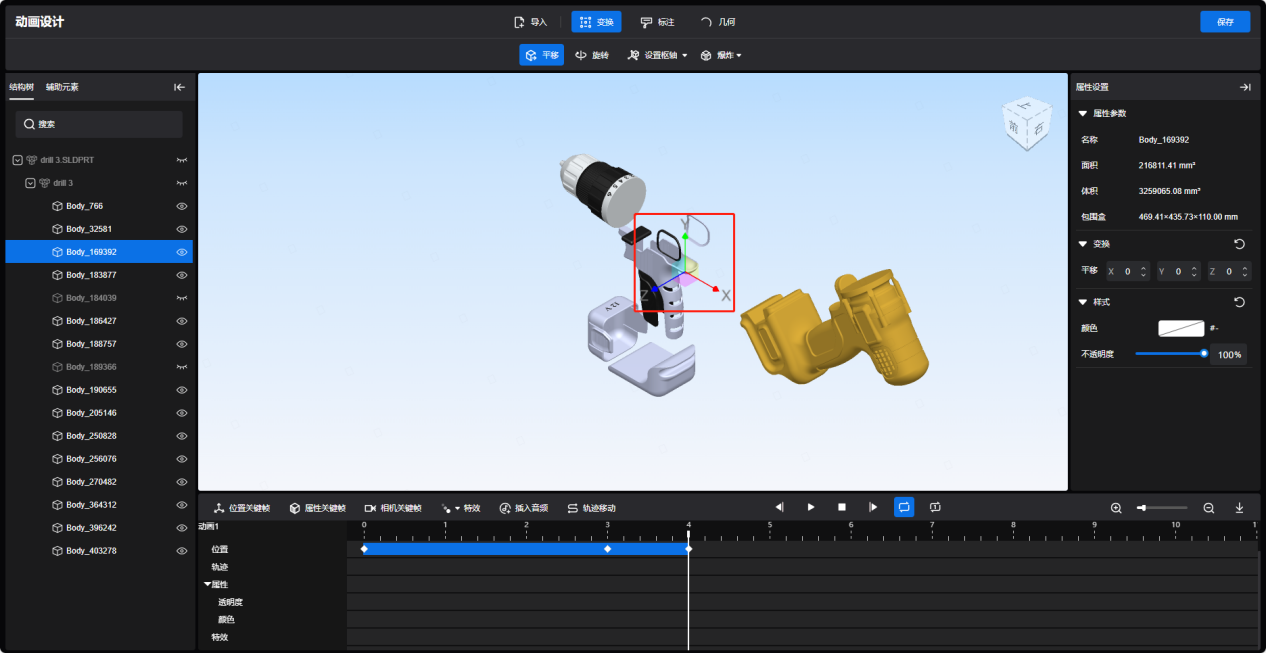

  4. 在工具栏，单击变换 > 平移/旋转，模型操作轴/球的中心被设置到刚才单击的点，这里以平移为例，如下图。
  5. 通过操作轴/球，更改模型位置或姿态，并根据需要在时间线相应刻度上新增位置关键帧。

在直线/轴上

操作步骤：

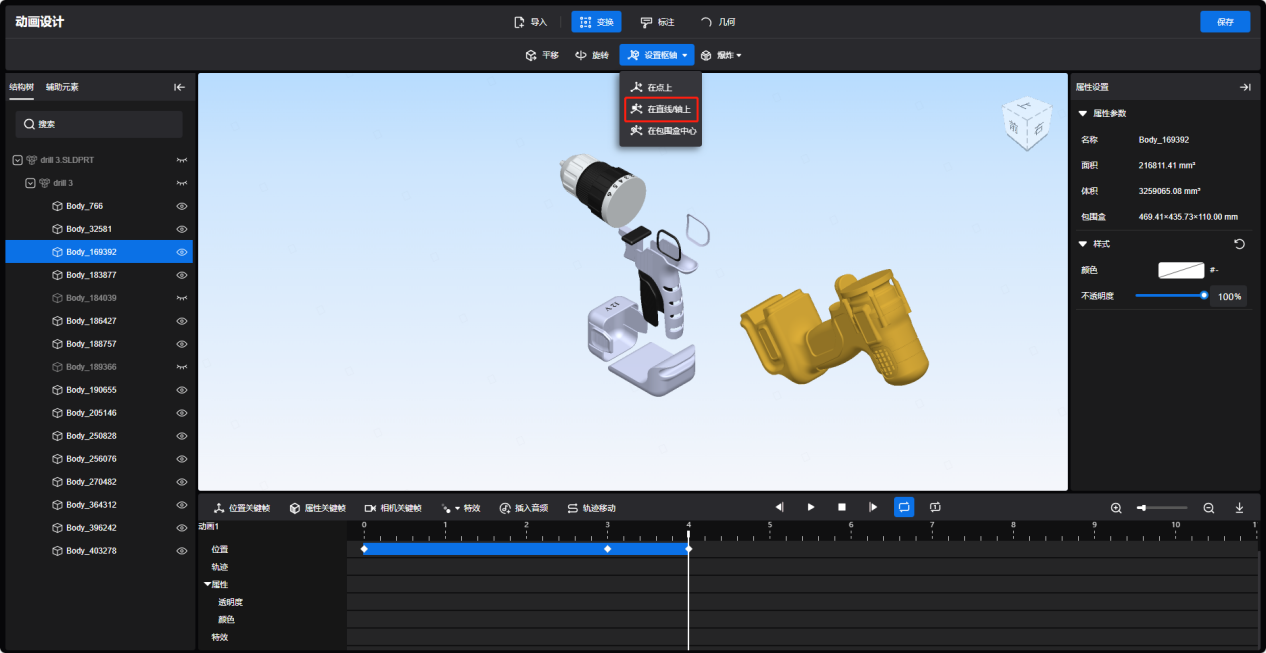

  1. 在视图区，单击模型任意组件，模型高亮后，在工具栏单击变换 > 设置枢轴，此时，设置枢轴下拉弹窗区高亮，选择在直线/轴上选项，如下图。
  2. 单击在直线/轴上按钮后，下拉弹窗收起，光标移动到视图区，光标跟随“单击确定直线/轴”提示语，鼠标移动到模型上任意条线，拾取位置有淡青色线高亮提示（该模式下鼠标选择视图区空白位置不生效），如下图。
  3. 单击该线，淡青色线与“单击确定直线/轴”消失，如下图。
  4. 在工具栏，单击变换 > 平移/旋转，模型操作轴/球的中心被设置到刚才的选择的线，如下图。
  5. 通过操作轴，更改模型位置或姿态，并根据需要在时间线相应时间刻度上新增位置关键帧。

在包围盒中心

操作步骤：

  1. 在视图区，单击模型任意组件，组件高亮后，在工具栏单击变换 > 设置枢轴，此时，设置枢轴下拉弹窗区高亮，选择在包围盒中心选项，如下图。
  2. 单击在包围盒中心按钮后，下拉弹窗收起，模型的操作轴被成功设置到包围盒中心。在工具栏，单击变换 > 平移/旋转，模型的操作中心如下图。
  3. 通过操作轴，更改模型位置或姿态，并根据需要在时间线相应时间刻度上新增位置关键帧。
