3DViewer集成API详细说明
1. 控制类属性说明
这些属性在控制类nd_viewCtrl设置好后即可使用。
| 属性 | 说明 | 类型 | 可选值 | 默认值 |
|---|---|---|---|---|
| src | 设置模型地址 | String | 必填，如：相对路径，绝对路径，http地址 | - |
| fingerHttp | 设置云api地址 | String | 必填，如：http地址 | - |
| viewState | 设置显示模式 | String | 非必填，配置见显示设置枚举值 | shadedWithEdges |
| configNum | 设置多配置模型默认显示第几个配置 | Number | 非必填，如：0，1，2等 | -1 |
| language | 中英文配置 | String | 非必填，如zh，en | zh |
| disratio | 设置视角缩放系数，值小于1时，模型比默认大，值越小模型越大。值大于1时，模型比默认小，值越大模型越小。 | Number | 非必填，如：大于0的数字 | 1 |
| angles | 设置旋转角度，可配置模型分别在x、y、z轴逆时针旋转的度数 | Array | 非必填[x,y,z]， 数值应为在-180到180之间的整数 | - |
| defaultStandardView | 设置视图，优先级低于angles，angles有值时视图参数不生效 | String | 非必填， 配置见视图参数枚举值 | - |
| bgColor | 设置背景颜色，优先级低于bgImg，bgImg有值时背景颜色不生效 | String | 非必填，十六进制颜色值或者RGB值，例如#F8F8FF或者248,248,255 | #F2F2F2 |
| bgImg | 设置背景图片 | String | 非必填，图片地址，注意图片的访问权限 | - |
| showBtnCfg | 设置工具栏按钮集合，按顺序排列，用于显示需要的操作按钮，传值为对应按钮id，按按钮显示顺序排列 | Array | 非必填， 配置见枚举值 | 不做设置的时默认显示所有项 |
| hidebtnCfg | 设置功能按钮隐藏，showbtnCfg未定义或者空时生效 | Array | 非必填，隐藏按钮的id合集，配置见枚举值 | - |
| hideEstimateBox | 设置隐藏体积面积卡片信息 | Boolean | 非必填，true/false | false |
| tagRelateConfig | 设置多配置下批注点是否关联配置 | Boolean | 非必填，true/false | false |
| hideRightkeyBtnClass | 设置隐藏右键选项 | Array | 非必填，["all"] 表示隐藏所有， 配置见鼠标右键枚举值 | [] |
| viewerBoxStyle | 设置立方体位置 | Object | 非必填，如：{ top: '70px', right: '6px'} | - |
| allTags | 设置初始化时批注数据，需要与图文或引线批注接口配合使用 | Array | 非必填，[] | [] |
| allLineTags | 设置初始化时引线批注数据，需要与引线批注接口配合使用 | Array | 非必填，[] | [] |
| unitType | 设置模型单位 | String | 非必填，'原始模型的单位 ：‘’，毫米(公制单位)：'mm'，英尺(英制单位)：'in' | - |
| autoOpenStruct | 设置是否默认打开结构树 | Boolean | 非必填，true/false | false |
| setStructWidth | 设置结构树默认打开宽度 | Number | 非必填，参考值：500 | - |
| structAttrList | 设置一个属性名数组，使结构树名称显示为“名称+属性值” | Array | 非必填，属性名如: ['材料','别名'] | - |
| logoConfig | 配置logo参数，规则： 1，不传入src将无法预览， 2，不传入width,height以图片宽高为准， 3，不传入位置默认距离底部85px，距离左侧16px， 4，同时传作左右或上下，优先读取左和下，只传一个就读取一个值 |
Object | 非必填，如：{src: 'http://****', left: '100px', bottom: '100px'}，src：图片地址，top：距离顶部距离与bottom互斥，left：距离左侧距离，与right互斥。width，height：宽高设置 | - |
| userInfo | 配置用户信息，可在批注列表进行用户信息显示，属性包括，userName：用户名 | Object | 非必填，如 ：{ userName: '吕布' } | - |
| waterInfo | 设置水印信息，如水印字体大小，水印横行纵向距离等 | Object | 非必
填，如： |
- |
| measureList | 设置回显测量数据，数组集合 | Array | 非 必填，如：[item1, item2, ...] | - |
| setBoxHide | 设置立方体隐藏 | Bool | 非必填，默认false，设置true会隐藏立方体 | - |
| setBottomToolHide | 设置底部工具栏隐藏 | Bool | 非必填，默认false，设置true会隐藏底部工具栏 | - |
| themeMenu | 配置主题功能图标的文件夹名称，与打包后img/ico-zh资源同级。功能图标会优先从配置的文件夹名称中读取 | String | 非必填，如：test | - |
| viewports | 初始化时设置视图列表信息。配合视图相关接口使用 | Array | 非必填，如[] | - |
| viewerReqHeader | 对轻量化文件如Configurations.json配置http请求头，业务端可以用这个配置进行安全校验 | Object | 非必填 ，如：{'token': 'test'} | - |
| selectCallBack | 选中模型节点是否回调，配合selectObjectEvent方法使用 | Bool | 非必填，默认false，设置true选中节点会回调 | - |
| filterParts | 优化子件零件加载，示例：{ needs:[], ignores:[]
}； needs和ignores只配置一种，同时配置只读取needs； needs:加载需要的零件信息，会读取模型基础信息； ignores：忽略不需要加载的零件，不会读取忽略的零件信息； 零件信息传入uuid集合 |
Object | 非必填，如：{ needs: ["8dda955ace324f72a7da6f7c1bbe4397"]
} |
- |
2. 控制类方法说明
这些方法在控制类nd_viewCtrl设置好后即可使用。
| 方法名 | 方法说明 | 入参 | 入参说明 | 返回值 |
|---|---|---|---|---|
| initLoad | 模型加载完成的通知 | - | - | - |
| loadFaild | 模型加载失败的通知 | - | - | - |
| loadedEvent | 模型加载过程的通知 | Function(info) | geometry，brep，pmi信息加载完成后会进行通知 | - |
| checkEvent | 菜单按钮点击前触发的通知 | Function(id,cc) | id：菜单按钮的唯一标识, cc：回调函数，执行后才能进入菜单功能 |
- |
| checkEventAfter | 菜单按钮点击生效后触发的通知 | Function(id) | id：菜单按钮的唯一标识 | - |
| prepareModelCallBack | 模型加载前回调结构树信息，此方法中可控制节点显示隐藏 | Function(tree) | tree：结构树信息，通过信息中的objectId可以在模型加载前设置节点显示隐藏 | - |
| measureChange | 测量信息变动，新增或删除时触发，返回单条测量数据和操作类型 | Function(info) | info：单条测量数据
info.type：add为新增，delete为删除，clear为删除当前配置数据 info.data：测量数据内容，例如， |
- |
| saveMeasureInfo | 保存测量信息，在测量菜单进行返回时才触发此方法 | Function(info,cc) | info：测量信息集合 cc：回调函数，执行后通知viewer测量信息已保存 |
- |
| animationFinished | 动画播放完成回调 | Function(type) | type：2-往复，1-循环，0-正常 | - |
| addModelview | 添加视图回调 | function(d, i, cc) | d：视图信息 i：截图信息 cc：回调函数 |
- |
| delModelview | 删除视图回调 | function(id, cc) | id：视图id cc：回调函数 |
- |
| renameModelview | 编辑视图回调 | function(id, viewport) | id：视图id viewport：视图信息 |
- |
| editTreeNodeName | 编辑结构树名称 | Function(treeNode) | treeNode：被编辑的节点信息 | - |
| selectObjectEvent | selectCallBack设置为true才生效。选中模型后回传节点信息，包含属性、物件id等信息 | Function(info) | info：模型节点信息，包含uuid、物件objectid、零件名称name、配置信息configName、configNum、属性信息PropertyCategories | - |
| pluginLoadedEvent | 用来通知viewer内部的一些重要加载事件，如插件加载完成等。部分接口异步执行，可以通过获取此接口对应事件后再执行，如AppNexttick | function(type) | type：事件类型。AppNextick代表界面元素渲染完成，AllExtension代表插件加载完成 | - |
3. 控制类接口说明
以下方法需要获取viewer全局对象后再调用，参考快速集成中viewer.js的截图方法。
| 类型 | 方法名 | 说明 | 类型 | 参数 | 返回值 |
|---|---|---|---|---|---|
| 普通接口 | nd_addTag | 新增图文批注，执行后会触发viewer进入到图文批注功能 | Function | - | void |
| 普通接口 | nd_delTag | 删除图文和引线批注 | Function(id) | 批注id | void |
| 普通接口 | nd_selectTag | 主动打开图文批注 | Function(id) | 批注id | void |
| 普通接口 | nd_getAllTags | 获取当前模型批注的集合 | Function | - | Array |
| 普通接口 | nd_updateTagtext | 修改批注文案 | Function(id,text) | id：String类型，批注id
text：String类型，批注文案，字符串长度不能超过50 |
Object 更新文本后的批注对象 |
| 普通接口 | nd_getCameraInfo | 获取相机信息 | Function | - | Object |
| 普通接口 | nd_resize | 显示区域自适应 | Function | - | void |
| 普通接口 | nd_render | 刷新渲染 | Function | - | void |
| 高级接口 | nd_setViewBoxDir | 设置视图 | Function(viewType) | viewType：String类型视图参数枚举值 | void |
| 高级接口 | nd_setBackGroundColor | 设置背景颜色 | Function(color) | 十六进制颜色值或者RGB值，例如#F8F8FF或者248,248,255 | void |
| 高级接口 | nd_setBackGroundImage | 设置背景图片 | Function(bgImg) | 图片地址 | void |
| 高级接口 | nd_getModelTreeBase | 获取结构树基础数据，包含物件ID，节点名称，世界矩阵，节点类型，子节点，persistentId，额外uuid，已编辑名称，参考名称
等信息，例如： |
Function | - | Object |
| 高级接口 | nd_getObjectidList | 获取模型树物件ID集合 | Function | - | Array |
| 高级接口 | nd_getSelectList | 获取选中物件ID集合 | Function | - | Array |
| 高级接口 | nd_getProperty | 获取物件ID对应属性信息 | Function(id, cc(a,b)) | id：物件id，可传入字符串类型或集合类型，字符串类型例子："_77_61"；集合类型例子： ["_77_61","_300_228"] cc(a, b):回调函数，a为常规属性，b为自定义属性。 调用示例： nd_getProperty(["_77_61","_300_228"], (a, b) => {console.log('常规属性：', a, '自定义属性：', b)}) |
Object |
| 高级接口 | nd_setVisibleState | 设置模型树物件勾选状态 | Function(idList,isVisible) | idList：Array类型，树节点id集合
isVisible：boolean类型，true表示勾选，false表示不勾选 |
void |
| 高级接口 | nd_setSelectState | 选中/取消选中指定物件 | Function(idList,isSelect) | idList：Array类型，物件id集合 isSelect：boolean类型，true表示选中，false表示取消选中 |
void |
| 高级接口 | nd_setSelectVisibleState | 设置选中物件的显示/隐藏状态 | Function(isVisible) | isVisible：boolean类型，true表示显示，false表示隐藏 | void |
| 高级接口 | nd_setTransparentState | 设置指定物件的透明渲染状态 | Function(idList,isTransparent) | idList：Array类型，物件id集合
isTransparent：boolean类型，true表示透明操作，false表示取消透明 |
void |
| 高级接口 | nd_setSelectColor | 设置选中物件的颜色 | Function(color) | color：String类型，十六进制颜色值或者RGB值 例如#F8F8FF或者248,248,255 | void |
| 高级接口 | nd_enhancedDisplay | 增强显示模型树节点 | Function(id) | id：String类型，物件id | void |
| 高级接口 | nd_createMeasurePointNote | 导入单条测点数据，入参无属性值时填null，入参数据为对象，如： |
Function({point,notePlace,url,inflection...}) | point:
测点起点信息，包含x,y,z属性； notePlace：测点数据放置位置，包含x,y,z属性； url: 图片地址； text：文本信息； inflection：是否有折线 picSize：图片大小 |
void |
| 高级接口 | nd_createMeasurePointList | 导入多条测点数据，需要传入一个数组集合 | Function([{point,notePlace,url,inflection...}]) | 同单条测试数据，但是需要传入一个数组集合 | void |
| 高级接口 | nd_getMeasurePointData | 获取所有测点数据 | Function | - | Array |
| 高级接口 | nd_screenCapture | 生成模型预览截图，支持是否显示水印 | Function(cc, showWater) | cc：回调函数Function(imgbase64)，用于接收返回结果。imgbase64是base64格式的图片数据。 showWater：截图是否显示水印 |
void |
| 高级接口 | nd_screenMainContent | 屏幕截图 | Function(cc) | cc：回调函数Function(imgbase64)，用于接收返回结果。imgbase64是base64格式的图片数据 | void |
| 高级接口 | nd_getScreenCaptureByData | 自定义模型截图 | Function(cc, data) | cc：回调函数Function(imgbase64)，用于接收返回结果。imgbase64是base64格式的图片数据 data：传入一个对象参数，用于配置截图样式，包含宽度width、高度height，压缩比scale，如：{width: 1580, height:900, scale: 2} |
void |
| 高级接口 | nd_getTreeByProperty | 根据属性名，或属性值，或属性名+属性值搜索节点信息，匹配模式为模糊搜索，支持多条搜索 | Function (type, key) | type：搜索类型，1为属性名，2为属性值，3为属性名+属性值
key：搜索关键字，属性名或属性值搜索例子：[’材料‘, ’质量‘]，属性名+属性值搜索例子：[{”材料“: '100'}, { "质量": "200"}] 控制台示例： nd_getTreeByProperty(1, [’材料‘, ’质量‘]) 或nd_getTreeByProperty(3, [{”材料“: '100'}, { "质量": "200"}]) |
Array |
| 高级接口 | nd_getMeasureList | 获取测量信息集合 | Function() | - | Array |
| 高级接口 | nd_setPerspectiveCameraInfo | 设置投影相机位置，设置后会调整相机视角 | Function(info) | info: object对象，相机信息 | - |
| 高级接口 | nd_setOrthographicCameraInfo | 设置正交相机位置，设置后会调整相机视角 | Function(info) | info: object对象，相机信息 | - |
| 高级接口 | nd_getAllMatrixByIds | 根据物件id获取，获取变换矩阵和世界矩阵信息 | Function(idList) | idList：Array类型，物件id的集合，例如['o_b1']，获取方式可以参考nd_getSelectList | Object |
| 高级接口 | nd_setWorldMatrixById | 根据物件id设置世界矩阵 | Function(id, matrix) | id：物件id，获取方式可以参考nd_getSelectList, matrix：世界矩阵信息，获取方式可以参考nd_getAllMatrixByIds |
- |
| 高级接口 | nd_setMatrixById | 根据物件id设置变换矩阵 | Function(id, matrix) | id：物件id，获取方式可以参考nd_getSelectList, matrix：变换矩阵信息，获取方式可以参考nd_getAllMatrixByIds |
- |
| 高级接口 | nd_hasModelPersistId | 判断模型是否有persistId | Function() | - | Bool |
| 高级接口 | nd_setSelectByPersistId | 根据persistId设置节点是否选中 | Function(id, bool) | id：persistId，获取方式参考nd_getModelTreeBase, bool: true为选中，false为取消选中 |
- |
| 高级接口 | nd_setViewExplode | 设置爆炸因子 | Function(explode) | explode:爆炸因子数值在-10到10之间，负数为向模型中心点爆炸，爆炸因子为0的时候不爆炸 （与底部工具栏批注、测量、剖切、爆炸互斥，使用上述功能时，调用该接口不生效） | - |
| 高级接口 | nd_setViewScale | 设置缩放值 | Function(isScale,scale) | isScale: true缩小 false放大 scale:放缩系数为大于0，小于1000的正数 （与底部工具栏批注、测量、剖切互斥，使用上述功能时，调用该接口不生效） | - |
| 高级接口 | nd_setViewTranslate | 设置平移 | Function(x,y) | [x,y] 数值支持任意实数，传值是相对位置,（与底部工具栏批注、测量、剖切互斥，使用上述功能时，调用该接口不生效） | - |
| 高级接口 | nd_setViewRotate | 设置旋转 | Function(x,y,z) | [x,y,z] 数值支持任意实数（超过正负360度取余数），传值是相对位置,（与底部工具栏批注、测量、剖切互斥，使用上述功能时，调用该接口不生效） | - |
| 高级接口 | nd_getPmiInfo | 获取pmi列表信息接口。返回值包含 bodyNodeID：pmi关联的部件id， bodyNodeName：pmi关联的部件名称， id：pmi的id， name：pmi的名称， type：pmi的类型。 semanticPMI：MPI语义信息，详见PMI语义化说明。 返回值示例： |
Function | - | Array |
| 高级接口 | nd_setOpacityRatio | 设置部件不透明度 | function(ids, ratio) | ids：部件的objectIdratio：不透明度，取值范围0-1例子： nd_setOpacityRatio (['o_1', 'o_2'], [[0.1, 0.3], [0.2, 0.2]]) 传递数组，部件下标和透明度下标对应。如果透明度设置的数组下只有一个值，但是部件有多个mesh，那么都按照这一个值进行设置 |
- |
| 高级接口 | nd_getOpacityRatioById | 根据部件id获取部件不透明度 | function(ids) | ids：部件的objectId | Array：部件下到mesh节点的不透明度 |
| 高级接口 | nd_getAllObjectColorById | 根据部件id获取部件颜色 | function(ids) | ids：部件的objectId | Array：部件下到mesh节点的颜色 |
| 高级接口 | nd_setObjectColor | 设置部件颜色 | function(ids, color) | ids：部件的objectId集合 color：部件颜色集合， 十六进制颜色例子： nd_setObjectColor(['o_1', 'o_2'], [['000000', '000000', ['000000']])， 如果颜色设置的数组下只有一个值，但是部件有多个mesh，那么都按照这一个值进行设置 |
- |
| 高级接口 | nd_getCurAniInstance | 获取当前模型动画实例 | function() | - | Array：当前配置的动画实例列表 |
| 高级接口 | nd_setAniParams | 修改动画参数 | function(params) | params.multiple（倍数）：0.5/1/1.5/2/5
params.mode（模式）：2-往复、1-循环、0-正常 |
- |
| 高级接口 | nd_animationPlay | 播放动画 | function(id) | id：实例id | - |
| 高级接口 | nd_animationPause | 暂停、取消暂停动画 | function() | - | - |
| 高级接口 | nd_animationStop | 停止动画 | function() | - | - |
| 高级接口 | nd_animationExit | 退出动画 | function() | - | - |
| 高级接口 | nd_getHideObjectidList | 获取隐藏部件objectId集合 | function() | - | Array：objectId集合 |
| 高级接口 | nd_getViewportList | 获取视图列表信息 | function() | - | Array：全部视图列表 |
| 高级接口 | nd_updateViewportById | 编辑视图 | function(uuid, name) | uuid：视图id（必填）
name：视图名称（必填） |
- |
| 高级接口 | nd_createViewport | 创建视图 | function(name) | name：视图名称（非必填） | - |
| 高级接口 | nd_deleteViewport | 删除视图 | function(uuid) | uuid：视图id（必填） | - |
| 高级接口 | nd_previewViewport | 预览视图 | function(uuid) | uuid：视图id（必填） | - |
| 高级接口 | nd_editTreeNodeName | 编辑结构树名称 | function(nodeList = []) | nodeList：编辑结构树接口返回内容组成的集合 | - |
| 高级接口 | nd_cancelPicTag | 退出图文批注功能，仅在新增或编辑时进行退出 | function() | - | - |
| 高级接口 | nd_selectHighLightHole | 高亮/取消高亮孔接口 | function(idList, bool) | idList：孔集合，传入数组
bool：是否高亮，true为高亮,调用示例：nd_selectHighLightHole([5059,5063], true) |
- |
| 高级接口 | nd_getFaceColor | 根据id获取面颜色 | function(persistIds, callBack) | persistIds：persistId集合，传入数组；
callBack：回调函数，回调获取到的颜色数据； |
- |
| 高级接口 | nd_getLineColor | 根据id获取线颜色 | function(persistIds, callBack) | persistIds：persistId集合，传入数组；
callBack：回调函数，回调获取到的颜色数据； |
- |
| 高级接口 | nd_setFaceColor | 根据id设置面颜色，透明度(多选) | function(persistIds, faceColor, faceOpacity) | persistIds：persistId集合，传入数组； faceColor：颜色的object。格式为{r:255，g:255，b:255，hex:axffa0ff}。若rgb和hex都设置值，优先使用rgb； faceOpacity：透明度的浮点数。取值为8-1。可以设为undefined，为undefined则不改变面的透明度； |
- |
| 高级接口 | nd_removeFaceMaterial | 根据id移除面颜色，透明度(多选) | function(persistIds, removeColor,removeOpacity) | persistIds：persistId集合，传入数组； removeColor：true移除颜色，false不移除颜色； removeOpacity：true移除透明度，false不移除透明度； |
- |
| 高级接口 | nd_setLineColor | 根据id设置线颜色，透明度(多选) | function(persistIds, color) | persistIds：persistId集合，传入数组； faceColor：颜色的object。格式为{r:255，g:255，b:255，hex:axffa0ff}。若rgb和hex都设置值，优先使用rgb； |
- |
| 高级接口 | nd_removeLineMaterial | 根据id移除线线颜色，透明度(多选) | function(persistIds, removeColor) | persistIds：persistId集合，传入数组； removeColor：true移除颜色，false不移除颜色； |
- |
| 高级接口 | nd_removeAllPrimitiveMaterials | 删除所有线面颜色 | function() | - | - |
4. 枚举值说明
| 枚举值 | 说明 |
|---|---|
| front | 前 |
| back | 后 |
| left | 左 |
| right | 右 |
| top | 上 |
| bottom | 下 |
| rightUpFront | 右上前 |
| backUpRight | 后上右 |
| leftUpBack | 左上后 |
| frontUpLeft | 前上左 |
| bottomFrontLeft | 下前左 |
| bottomRightFront | 下右前 |
| bottomBackRight | 下后右 |
| bottomLeftBack | 下左后 |
| 枚举值 | 说明 |
|---|---|
| shadedWithEdges | 边线上色 |
| shaded | 上色 |
| hiddenLineVisible | 隐线可见 |
| hiddenLineRemove | 隐线消除 |
| wireframe | 线框模式 |
| transparent | 透明模式 |
| 枚举值 | 说明 |
|---|---|
| all | 隐藏所有右键 |
| preview-link | 当前标签页打开 |
| proper-link | 属性 |
| choose-reverse | 显隐交换 |
| set-color | 设置颜色 |
| rename | 重命名 |
| show-hide-exchange | 显示设置 |
| back-to-begin | 回到初始 |
| isolate-link | 突出显示 |
| alone-link | 单独显示 |
| hide-link | 隐藏显示 |
| transparent-link | 透明显示 |
| unTransparent-link | 取消透明 |
| hideline-hide | 隐线消除 |
| hideline-see | 隐线可见 |
| pc-mtxt-wireframe | 线框模式 |
| revert | 还原 |
hideBtnCfg完整配置：
说明：集成方可以自定义配置，隐藏不需要的功能菜单。示例：hidebtnCfg: ['#ico-Tagging']
'#ico-line', // 1显示设置，showBtnCfg的id对应为ico-showSetting
'#ico-Tagging', // 1批注
'#ico-measure', // 1测量
'#ico-pmi', // pmi
'#ico-cutout', // 1剖切
'#ico-explode', // 1爆炸
'#ico-structure', // 1结构树
'#ico-property', // 1属性
'#ico-display', // 1显示隐藏
'#ico-addcolor', // 1上色
'#ico-drag', // 1拖动
'#ico-boxselect', // 1框选
'#ico-settings', // 1设置
'#ico-screen', // 窗口
'#ico-shadedWithEdges', // 2边线上色
'#ico-shaded', // 2上色
'#ico-hiddenLineVisible', // 2引线可见
'#ico-hiddenLineRemove', // 2引线消除
'#ico-wireframe', // 2线框模式
'#ico-transparent-type', // 2透明模式
'#ico-touyin', // 2正交透视
'#ico-home', // 2重置视角
'#ico-tagPicText', // 2图文批注
'#ico-tagLine', // 2引线批注
'#ico-coutUsually', // 2基础剖切，showBtnCfg中id对应为ico-coutUsually
'#ico-coutBox', // 2盒剖切
'#ico-proEntity', // 2指定属性
'#ico-proTotal', // 2总属性
'#ico-highLight', // 2突出显示
'#ico-displayHideOther', // 2单独显示
'#ico-displayHide', // 2隐藏显示
'#ico-transparent', // 2透明显示
'#ico-displayResert', // 2全部还原
'#ico-dragMove', // 2单个拖动
'#ico-dragRestore', // 2单个复位
'#ico-dragRestoreAll', // 2全部复位
'#ico-plus', // 2框选放大
'#ico-highlight', // 2框选高亮
'#ico-lasso', // 套索选取
'ico-coordinate', // 2坐标
'#ico-distance', // 2距离
'#ico-length', // 2长度
'#ico-angle', // 2角度
'#ico-radius', // 2半径
'#ico-ellipse', // 2椭圆
'#ico-lineargauge', // 2线性测量
'#ico-wallThickness', // 2壁厚
'#ico-area', // 2面积
'#ico-volumweight', // 2体积重量
'#ico-boundingbox', // 2包围盒
'#ico-statisticalResult', // 2统计结果
'#ico-measureClear', // 2清空
'#ico-full', // 2全屏
'#ico-vport', // 2窗口
'#ico-smartdis', // 3距离-智能测量
'#ico-pt2pt', // 3距离-点到点
'#ico-pt2line', // 3距离-点到线
'#ico-pt2face', // 3距离-点到面
'#ico-line2line', // 3距离-线到线
'#ico-line2face', // 3距离-线到面
'#ico-face2face', // 3距离-面到面
'#ico-holeDist', // 3距离-圆心距
'#ico-axis2pt', // 3距离-孔轴到点
'#ico-axis2line', // 3距离-孔轴到线
'#ico-axis2face', // 3距离-孔轴到面
'#ico-smartlen', // 3长度-智能测量
'#ico-edges', // 3线测量
'#ico-perimeter', // 3周长
'#ico-smartang', // 3角度-智能测量
'#ico-lineAngel', // 3线夹角
'#ico-faceAngle', // 3面夹角
'#ico-linefaceAngle', // 3线面夹角
'#ico-lmPt2Pt', // 3线性测量-点到点
'#ico-lmPt2Line', // 3线性测量-点到线
'#ico-lmLine2Line', // 3线性测量-线到线
'#ico-lmHole2Hole', // 3线性测量-圆心距
'#ico-lmAxis2Pt', // 3线性测量-孔轴到点
'#ico-lmAxis2Line', // 3线性测量-孔轴到线
'#ico-areaFace', // 3面积-指定面
'#ico-areaEntity', // 3面积-指定实体
'#ico-areaTotal', // 3面积-总面积
'#ico-vol-boundingboxEntity', // 3体积重量-指定实体
'#ico-volumTotal', // 3体积重量-总体积重量
'#ico-boundingboxEntity', // 3包围盒-指定实体
'#ico-boundingTotal', // 3包围盒-总包围盒
'#ico-vportOne', // 3单一视图
'#ico-vportTwoV', // 3二视图-水平
'#ico-vportTwoL', // 3二视图-垂直
'#ico-vportFour', // 3四视图
'#ico-vportLink', // 3连接视图showBtnCfg配置：
说明：showBtnCfg是一个功能数组集合。每个功能按钮为一个对象，有3个属性，id：功能菜单标识，参考hideBtnCfg并去掉"#"，list：子功能，imgUrl：功能图标。所有功能按钮见hideBtnCfg枚举配置。可调整数据下标位置来调整viewer功能菜单位置。代码参考示例：
showBtnCfg: [
{
id: "ico-Tagging",
imgUrl: 'https://img2.baidu.com/it/u=3378489420,685425476&fm=253&fmt=auto&app=120&f=JPEG?w=500&h=500'
},
{
id: "ico-showSetting",
list: [
{
id: 'ico-touyin',
},
{
id: 'ico-wireframe',
}
]
},
{
id: "ico-measure",
list: [
{
id: 'ico-distance',
list: [
{
id: 'ico-pt2pt',
},
{
id: 'ico-axis2face',
}
]
}
]
},
],5. 开放PMI、属性翻译对照表

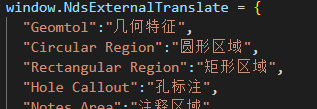

说明：提供了一个coreviewer\External\Translate.js外置文件，通过修改属性名或属性值创建新的翻译对照。
翻译规则：viewer会将PMI或自定义属性显示的内容按照对照表进行翻译，如“Geomtol”翻译为"几何特征"，允许新增一组新的翻译对照。
截图参考：
