测量

功能：设置测量结果数据显示比例，单位和精度。

操作步骤：

1. 单击菜单后选择。

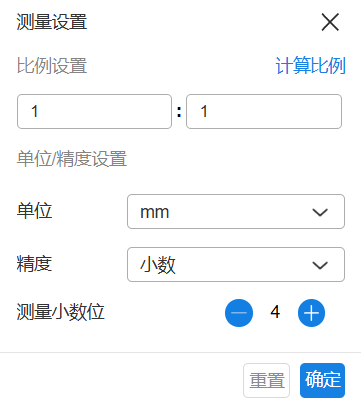

2. 在测量设置对话框中：
   • 输入实际测量结果和在图纸上显示的测量结果比例。单击计算比例可查看图纸的绘图比例尺。
   • 设置测量结果的单位和精度。



3. 单击确定。
   Note:

   所有的测量数据会立即更新。

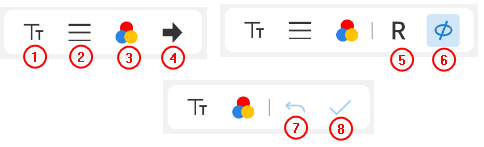

功能：设置测量数据的显示样式，包括文本字体大小、标注线的线宽、文本的字体颜色、箭头的显示样式等。

功能：查看所有的测量结果。可以按照测量的类型和测量数据显示的颜色进行分类查看。另外还可以根据需要将单个或多个测量结果进行隐藏或者删除。

1. 单击菜单后选择。

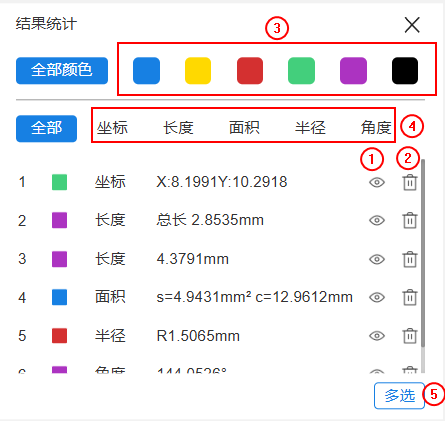

2. 在结果统计对话框中，可以查看所有的测量结果。



   • ①：在预览区域隐藏此测量数据。
   • ②：删除此测量数据。
   • ③：按照测量数据字体颜色筛选数据。
   • ④：按照测量的类型筛选数据。
   • ⑤：开启多选多条测量数据。单击一键显隐或一键删除可批量显示/隐藏或删除测量数据。

功能：测量图纸上单个点的X轴和Y轴坐标。

操作步骤：

1. 单击菜单后选择 。
   Tip:

   当鼠标在图纸上进行移动，软件会实时计算十字引线焦点处所在的X和Y轴坐标。

2. 在图纸上单击以确定要测量的点。

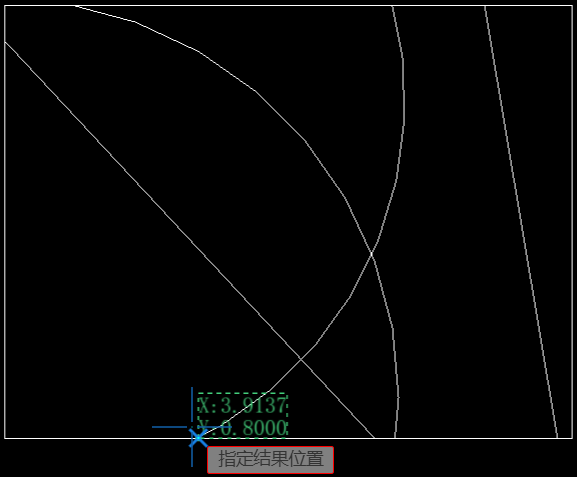

   可即刻在图纸上查看测量点对应X和Y轴坐标。



功能：测量两个对象间的距离。

操作步骤：

1. 单击菜单后选择。
2. 根据需求，选择对应的距离测量菜单。



   • 点到点：测量两点之间的直线距离。
   • 连续测量：测量多个点形成的连续线段的总长度。
   • 线段长度：测量直线或者弧线的长度。
   • 弧长：测量三个点形成的圆弧的长度。
   • 点到线：测量点到线段的垂直距离。
   • 线到线：测量两条不相交线段之间垂直距离。
   • 线性测量：测量两点之间的水平或竖直距离。

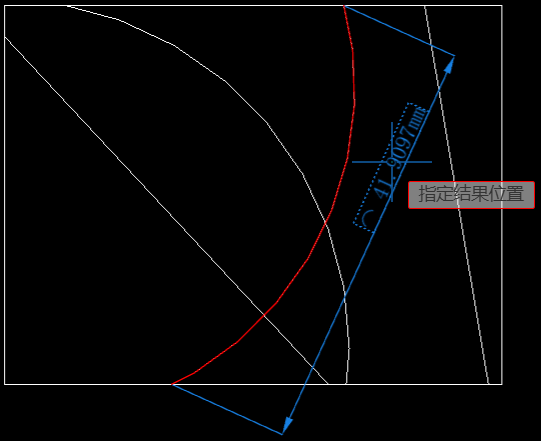

3. 确定测量对象。可以即刻在图纸上查看测量的结果。拖动鼠标光标可以调整测量结果的显示位置。

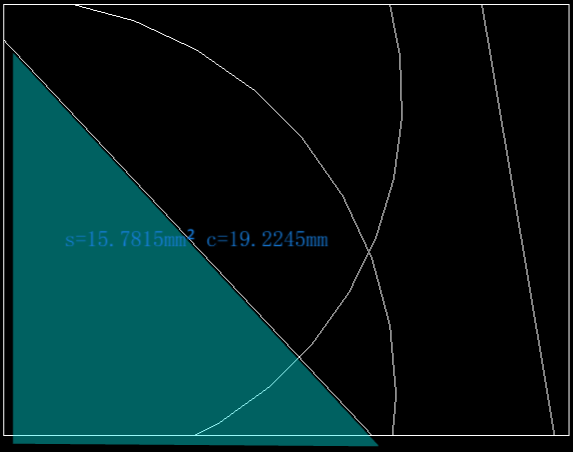

功能：测量封闭区域的面积和周长。

操作步骤：

1. 单击菜单后选择。
2. 依次单击所测面积区域的点，然后单击工具条上的确定按钮结束本次面积的测量。



功能：测量多个点形成的立面的长度，并根据手动输入的高度值，计算立面的侧面积 （= 长度 * 高度）。

操作步骤：

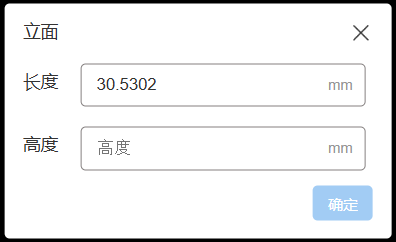

1. 单击菜单后选择。立面对话框弹出。
2. 依次单击想要测量的立面上的点。测量的长度值实时显示在长度文本框。

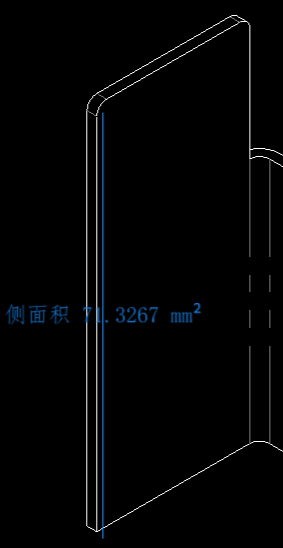

3. 在高度文本框中手动输入立面的高度值，单击确定。立面的侧面积即刻显示。



功能：测量圆弧半径。

操作步骤：

1. 单击菜单后选择。
2. 选择测量的圆弧对象后，可以即刻在图纸上查看测量的圆弧半径。拖动鼠标光标可以调整测量结果的显示位置。



   Note:

   要测量直径，则单击工具条上的直径按钮。

功能：测量两直线的夹角。

操作步骤：

1. 单击菜单后选择。
2. 依次选择两条直线后，可以即刻在图纸上查看测量的角度。拖动鼠标光标可以调整测量结果的显示位置。
