左窗格

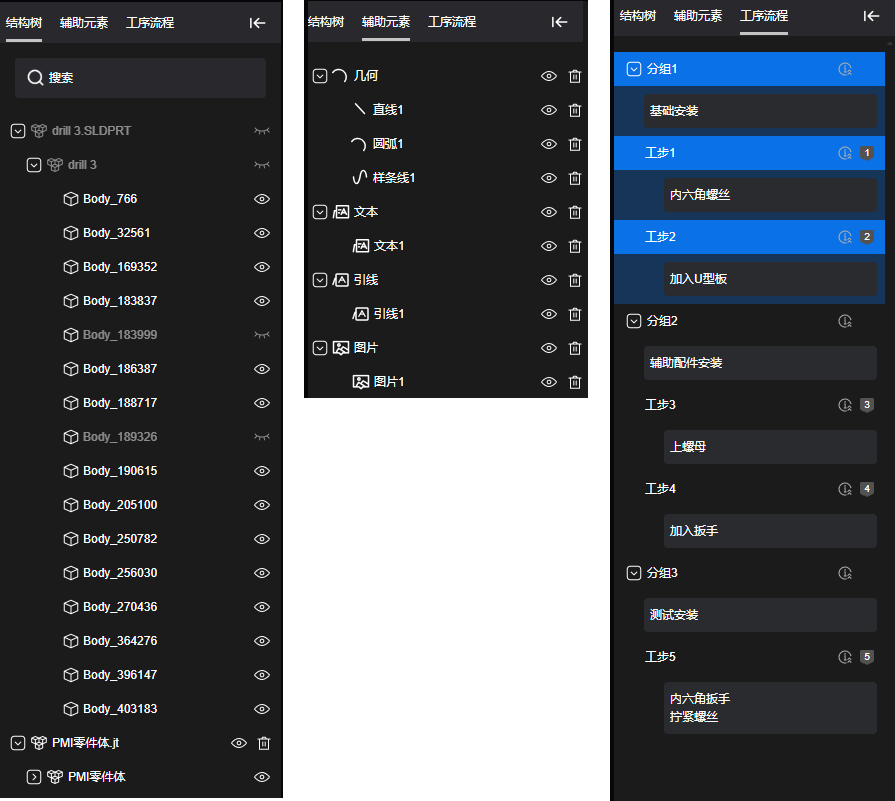

左窗格包含三个选项卡，如下图：

• 结构树选项卡：以层级树的形式清晰地展示当前图形界面展示的3D模型组成部分，包含插入的3D模型。
  • 通过单击结构树中的节点来选择相应的3D模型组件，选中的组件将在图形界面中高亮显示。
  • 在结构树中设置模型组件在图形界面的显示或隐藏。
  • 删除插入的3D模型。
• 辅助元素选项卡：集中管理和展示在3D模型的图形界面中已添加的几何辅助元素和标注信息。
  • 设置几何辅助元素和标注信息的显示和隐藏。
  • 删除几何辅助元素和标注信息。
• 工序流程选项卡：管理和展示模型插入的动画工步步骤和工序分组。每个分组和工步都可添加对应的名称和详细内容描述。
  • 创建分组、并将工步移动到对应的分组中。
  • 添加子分组。
  • 解除分组。
  • 删除工步和分组。
  • 调整工步的顺序。
  • 重命名分组和工步名称。
  • 修改分组和工步描述。

窗格中图标的含义如下表：
