轨道拆分

功能说明：在动画创建后，如果您希望编辑处于共用关键帧或动画块中的部分零件的动画，则使用轨道拆分功能为这些零件单独设置不同的变换，包括平移、旋转、透明度、颜色等。

Note:

模型上添加的文本、引线、图片批注也支持轨道拆分，但是绘制的几何元素不支持轨道拆分。

操作步骤：

  1. 使用以下方式之一，启动轨道拆分模式：

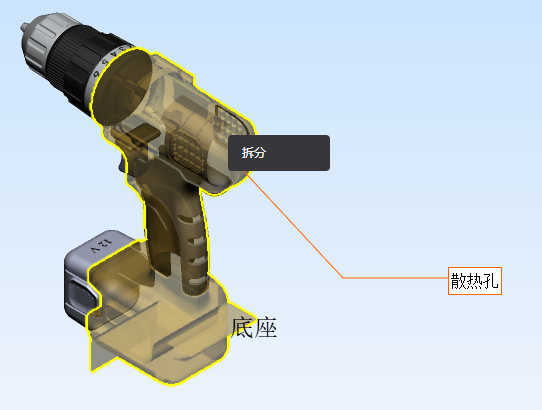

    • 在视图区，选择需要单独编辑动画的零件，按住Ctrl键可多选。然后右键单击并选择拆分。

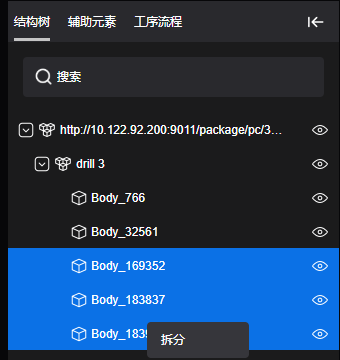

    • 在左窗格中打开结构树选项卡，展开 Body 节点，选择需要进行轨道拆分的零件，按住Ctrl键可多选。然后右键单击并选择拆分。
    进入轨道拆分模式后，系统会分别为每个零件对象创建四条动画轨道：
    • 平移轨道：用于单独控制零件的位移。
    • 旋转轨道：用于单独控制零件的旋转。
    • 透明度轨道：用于单独控制零件的透明度。
    • 颜色轨道：用于单独控制零件的颜色渐变。

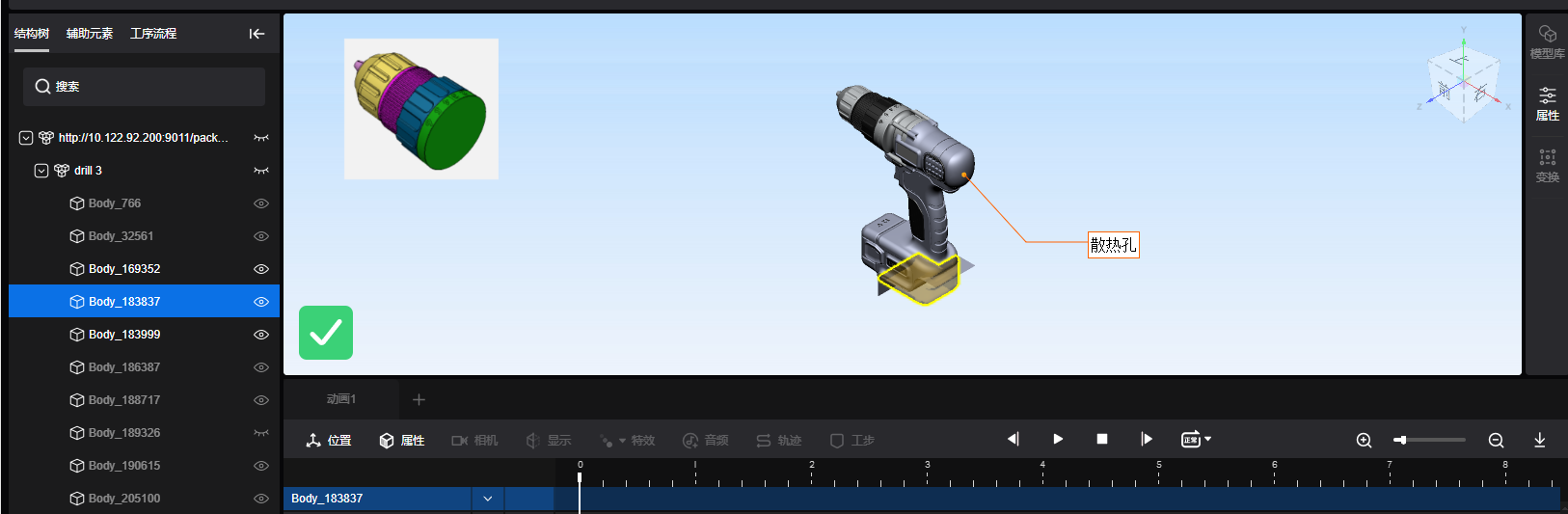

  2. 在时间线图层区域，选中一个零件对象，视图区域和结构树会高亮显示对应的零件，如下图所示。

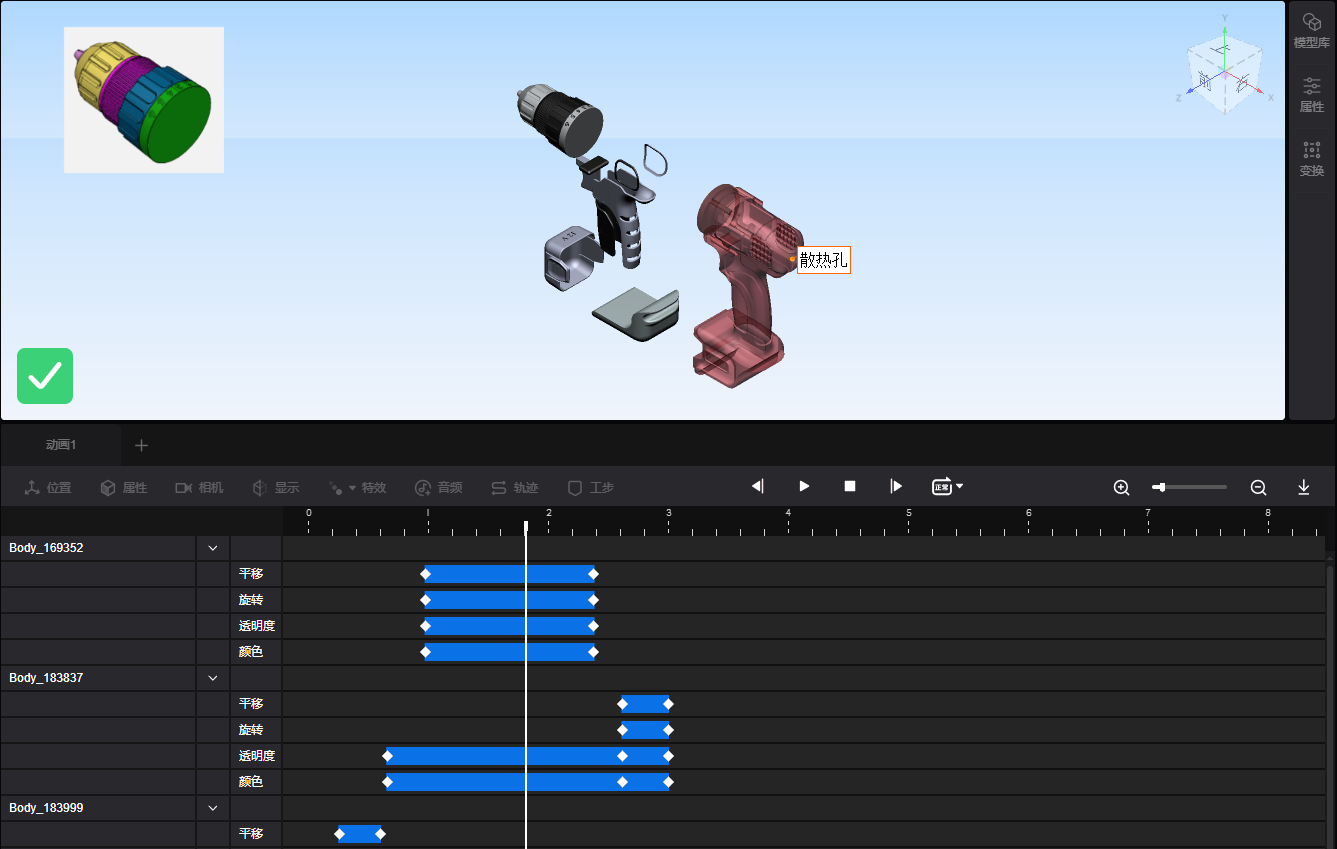

  3. 根据需要，在零件对象的平移、旋转、透明度、颜色轨道上添加关键帧，如下图所示。更多关于添加平移、旋转、透明度、颜色动画信息，请参见位置动画、模型透明度动画、模型颜色动画。
  4. 编辑完成后，在视图区域单击以退出轨道拆分模式。

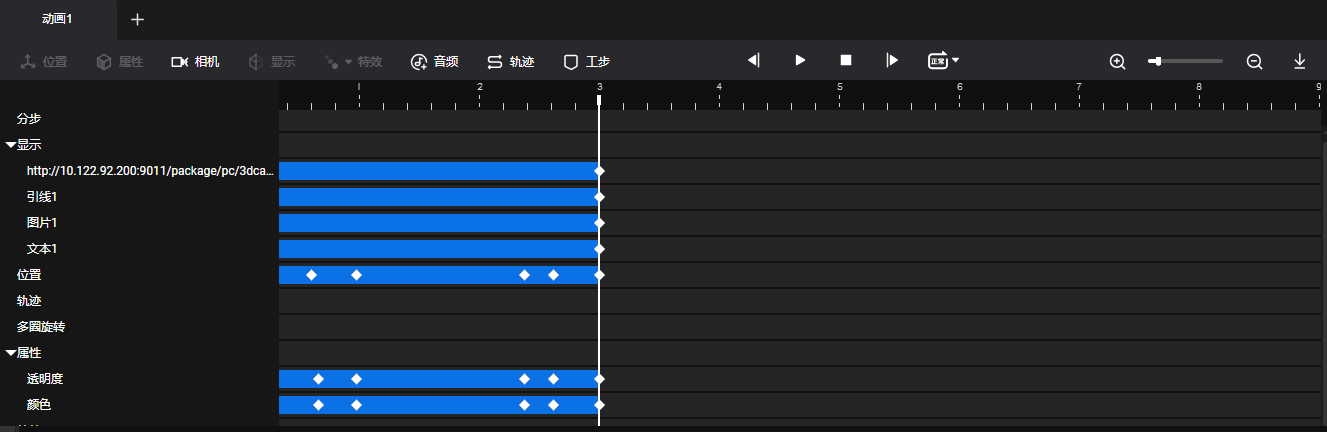

    退出轨道拆分模式后，所编辑的零件的动画数据会自动写入到拆分前的动画中：
    • 平移和旋转关键帧自动写入位置轨道上。
    • 透明度、颜色关键帧分别写入透明度与颜色轨道上。
  5. 单击播放按钮，或拖动播放头，即可预览动画效果。
