EDA Viewer预览和交互

EDA Viewer 支持加载各类 EDA 板图格式的轻量化文件，并提供以下两种视图模式供您选择：

  • 2D 视图模式

    以平面视角完整展示电路板的2D布局，清晰呈现线路走向、元器件分布及各图层细节。

  • 3D 视图模式

    基于电路板物理参数自动构建3D模型，真实还原基板厚度、元器件高度及立体装配关系。

有关EDA Viewer支持预览的板图文件格式，请参见EDA板图文件格式。

单击主工具栏的2D/3D按钮进行视图的切换。

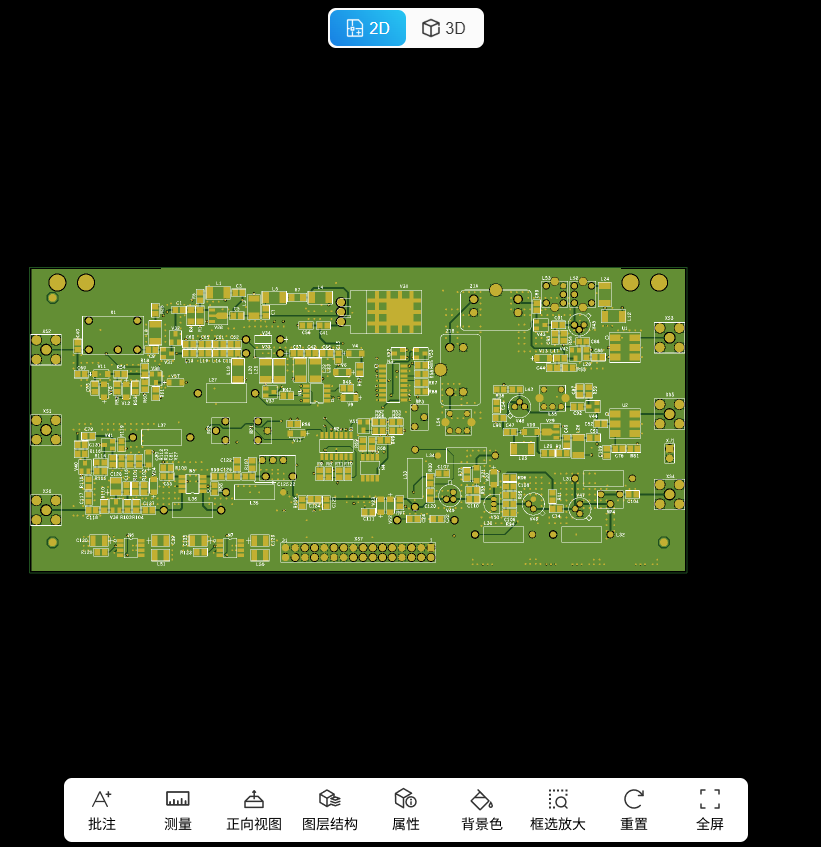

Figure 1. 2D视图模式示例

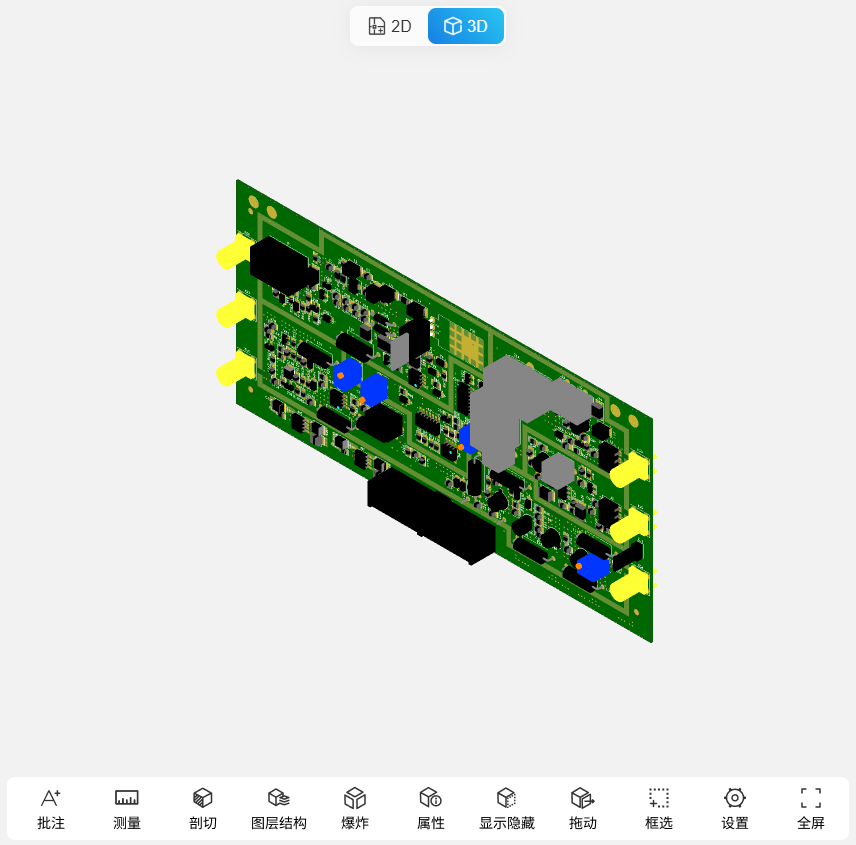

Figure 2. 3D视图模式示例

多电路板切换预览

当单个板图文件包含多个电路板结构时，EDA Viewer 会自动识别文件内的多板架构，并提供列表式切换功能，方便您在不同电路板设计之间快速切换预览。

Note:

此多板切换预览在2D视图模式和3D视图模式均支持。

  1. 打开包含多板结构的板图文件后，软件将自动检测并加载所有电路板信息。
  2. 在界面侧边栏找到电路板列表，点击列表中的目标电路板名称，即可即时切换至该电路板视图。
