PMI语义化说明

1. Note-文本批注

Table 1. Note-文本批注
字段	类型	备注
Text	字符串	文本值，多行由换行符拼接

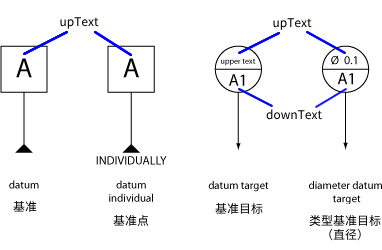

Table 2. Datum-基准符号
字段	类型	符号
upText	字符串
downText	字符串

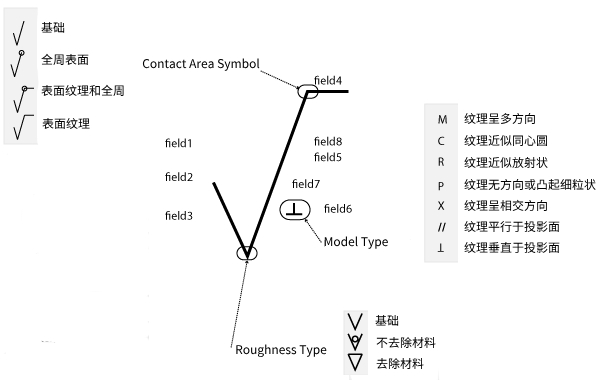

Table 4. ContactAreaSymbol
值	字段名	备注
0	UnSupported	未知种类符号
1	RoughnessContactSurfTexture	表面纹理
2	RoughnessContactSurfTextAndAllSrfAround	表面纹理和全周
3	RoughnessContactBasic	基础
4	RoughnessContactSrfAround	全周表面

Table 5. RoughnessType
值	字段名	备注
0	UnSupported	未知种类符号
1	RoughnessTypeBasic	基础
2	RoughnessTypeMachining_Required	不去除材料
3	RoughnessTypeMachining_Prohibited	去除材料

Table 7. Dimension-尺寸
字段	类型	备注
Value	double	尺寸值
UpperValue	double	误差上限
lowValue	double	误差下限
Unit	Int	单位，详见Unit-单位列表
DimensionType	int	测量PMI类型，详见DimensionType-测量PMI类型列表

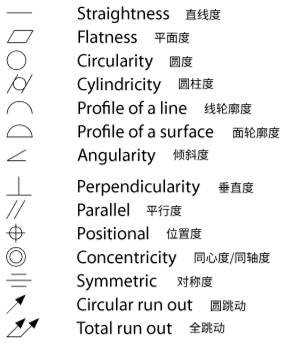

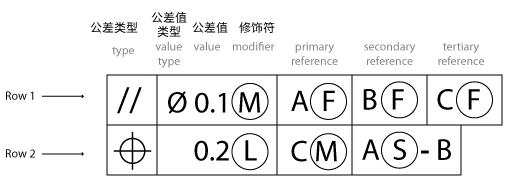

Table 10. GDT-几何尺寸和公差
字段	类型	备注
Rows	row列表	详见Rows-列表

Table 14. Modifiers-修饰符列表
字段	类型	备注
Modifier	Int	公差修饰符号列表，详见Modifier-公差修饰符号列表
HasModifierValue	bool	是否包含值
ModifierValue	double	公差修饰值

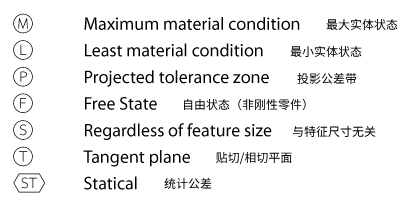

Table 15. Modifier-公差修饰符号列表
值	字段名	备注
0	NoModifier	无修饰符
1	MaterialCondition_Unsupported	未知材料状态修饰符
2	MaterialCondition_NoModifier	无材料状态修饰符
3	MaterialCondition_Maximum	最大实体状态
4	MaterialCondition_Least	最小实体状态
5	MaterialCondition_RegardlessOfFeatureSize	与特征尺寸无关（RFS）
6	TangentPlane_Unsupported	未知贴切修饰符
7	TangentPlane_NotTangent	非贴切/非相切平面
8	TangentPlane_Tangent	贴切/相切平面
9	FreeState_Unsupported	未知自由状态修饰符
10	FreeState_Free	自由状态
11	FreeState_NotFree	非自由状态
12	Statistical_Symbol	统计公差
13	CommonZone	组合公差带（CZ）
14	UnequallyDisposedZone	非对称轮廓度（UZ）
15	ProjectedState_Projected	投影公差带
16	ProjectedState_NotProjected	非投影公差带
17	CircleU	非对称轮廓度（Ⓤ）
18	Maximum
19	MinimaxFeature
20	DerivedFeature
21	DynamicProfile	动态轮廓度（∆）
22	LeastSquareFeature	最小二乘要素（Ⓖ）
23	MaximumInscribedFeature	最大内切要素（Ⓧ）
24	MinimumCircumscribedFeature	最小外接要素（Ⓝ）

Table 16. 参考基准类型
字段	类型	备注
Datum	字符串	参考基准值
Modifiers	modifier列表	公差修饰符列表
