门户网站介绍

新迪3D轻量化引擎-门户网站，提供了业务接入配置信息、接入参考、模型轻量化信息管理及预览查看。

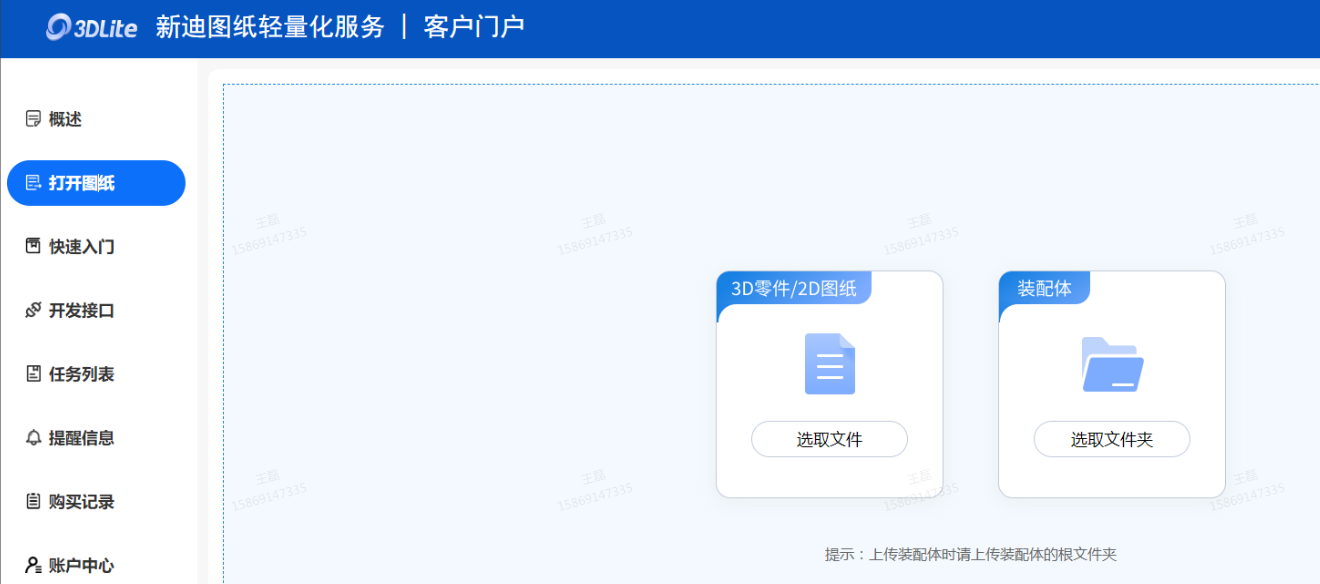

2. 打开图纸

打开图纸功能可以快速的模拟业务接入流程，及查看预览效果。在打开图纸功能中，可以在3D零件、2D图纸、EDA图纸中选择打开3D模型或者2D图纸，等待转换完成后，会直接新开页面显示轻量化后预览效果。也可以在任务列表中查看历史的转换信息和预览未失效的模型信息。

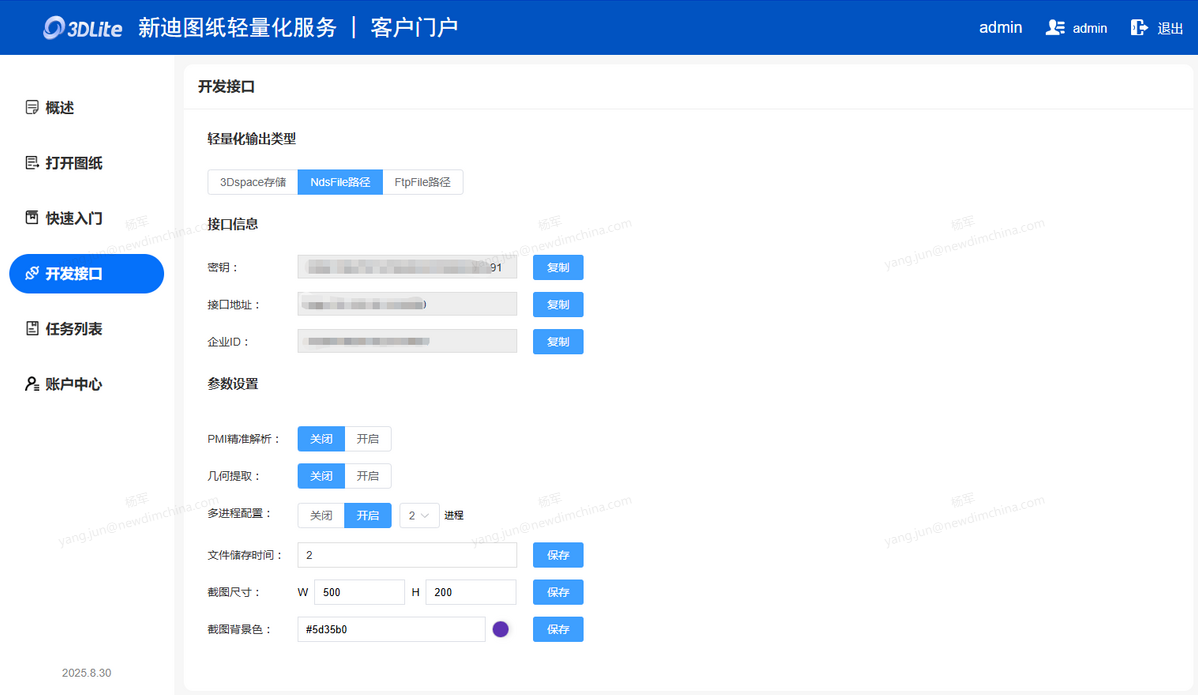

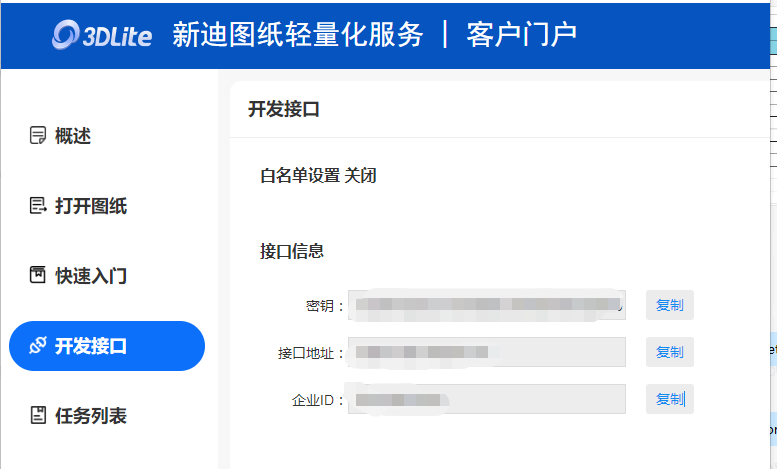

3. 开发接口

开发接口功能查看业务端接入轻量化引擎服务的开发信息，用于后端服务接口接入使用。

公有云配置：

  • 密钥：用于API接口校验中生成签名信息组成部分。
  • 接口地址：API调用接口URL地址。
  • 企业ID：用于API接口校验定义的partnerID及生成签名信息组成部分。

私有云配置：

  • 轻量化类型输出：3Dspace存储、NdsFile路径、FtpFile路径。
    • 3Dspace：轻量化数据将会永久保存到3Dspace中。
    • NdsFile：轻量化数据将会以http方式提供下载。
    • FtpFile：轻量化数据将会以ftp方式提供下载。
  • 接口地址：API调用接口URL地址。
  • 企业ID：用于API接口校验定义的partnerID及生成签名信息组成部分。
  • 密钥：用于API接口校验中生成签名信息组成部分。
  • 参数设置：PMI精准解析、几何提取、多进程配置、文件储存时间、截图尺寸、截图背景色。

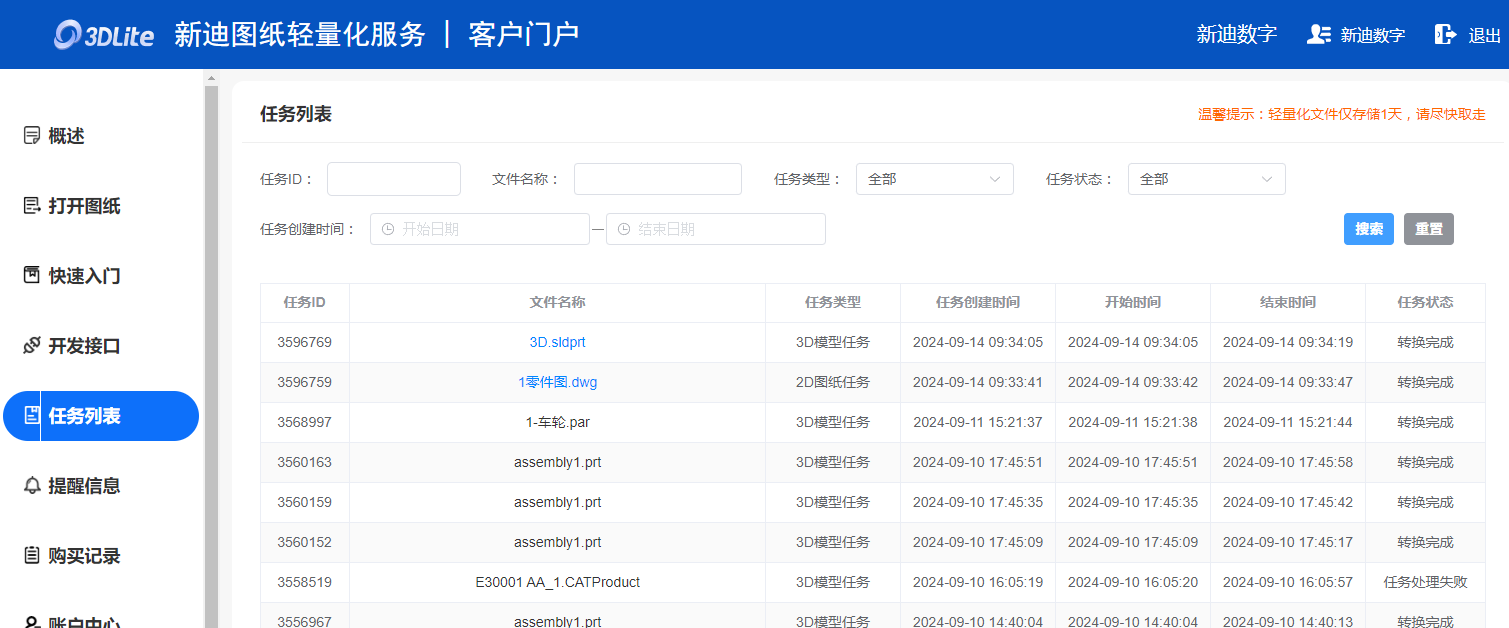

4. 任务列表

任务列表功能，提供业务端集成轻量化引擎服务处理的文件列表，可以查看当前转换的任务及历史转换的任务。文件名称为蓝色字体时，表示该任务可以预览查看。
