快速入门

1. 总体介绍

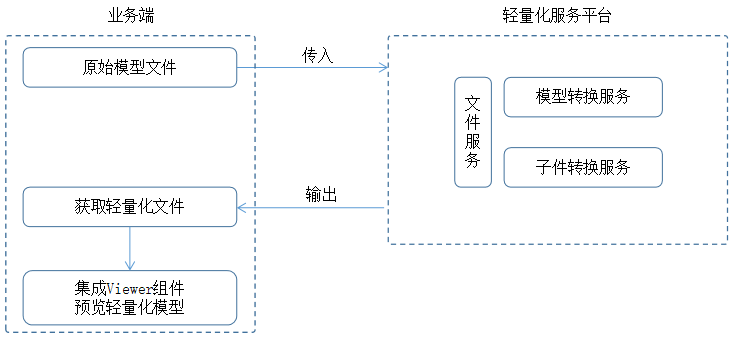

新迪3D轻量化引擎提供数据转换服务。当业务端集成数据转换服务后，可将业务端模型文件转换为轻量化文件。



集成Viewer组件后，可通过浏览器对轻量化模型进行预览和各种交互操作。



2. 转换模式

新迪3D轻量化引擎目前提供2种数据转换模式：模型转换、子件转换。

Note:

为保证业务逻辑的一致性，请尽量只采用一种转换模式。

2.1 模型转换

支持以下格式的轻量化转换，并输出一份轻量化文件：

  • Solidworks、Catia、Creo、NX 等主流CAD软件的零件、装配体格式。
  • STEP、IGS、X_T 等主流中性格式。
  • DWG、DXF 等二维工程图格式。

模型转换模式下：3D装配体文件轻量化后为一份轻量化数据，无法进行子零件的局部更新。集成逻辑较为简单，装配体轻量化文件预览加载速度较快。适用于无局部更新需求的业务系统。

2.2 子件转换

支持对以下3D零件、装配体进行轻量化转换：

  • Solidworks、Catia、Creo、NX 等主流CAD软件的零件、装配体格式。
  • STEP、IGS、X_T 等主流中性格式。

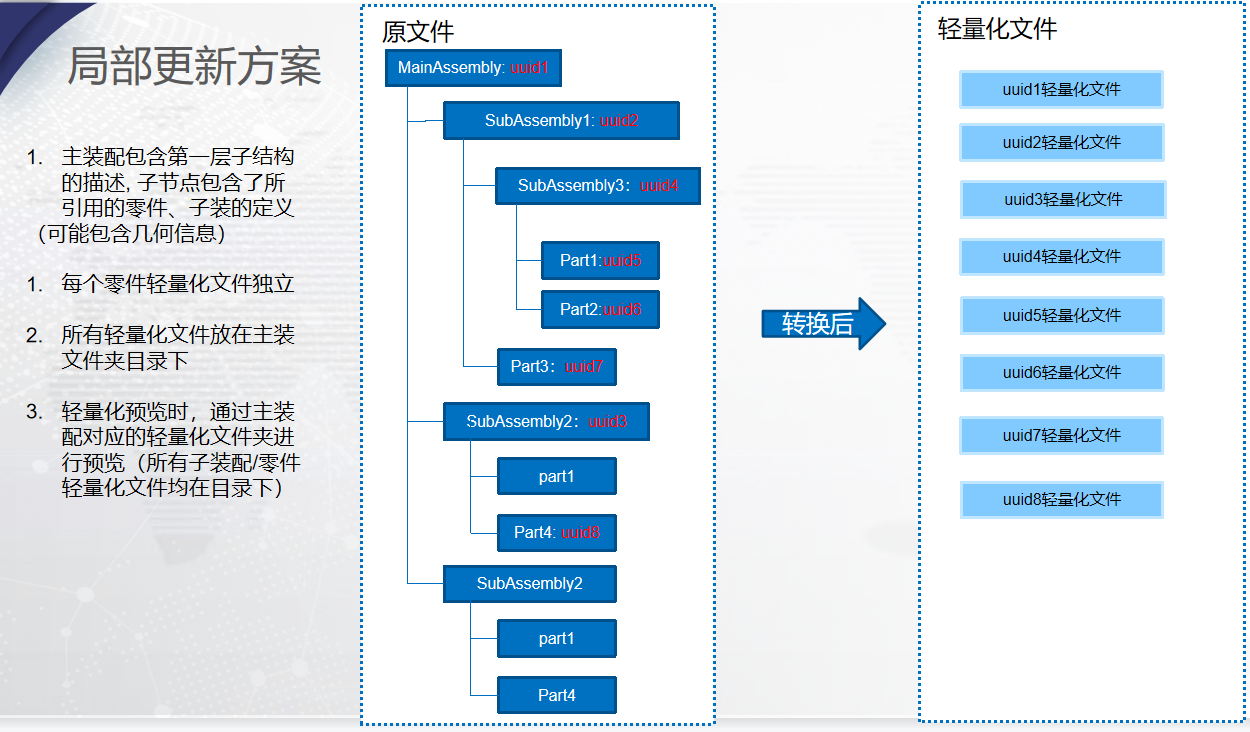

子件转换模式下：装配体进行子件转换后，每个子零件会单独生成轻量化文件。支持进行子零件的局部更新，单装配体的预览加载速度会慢于模型转换。适用于 PDM/PLM 等对模型文件版本进行管理、子零件频繁更新的业务系统。





3. Viewer组件

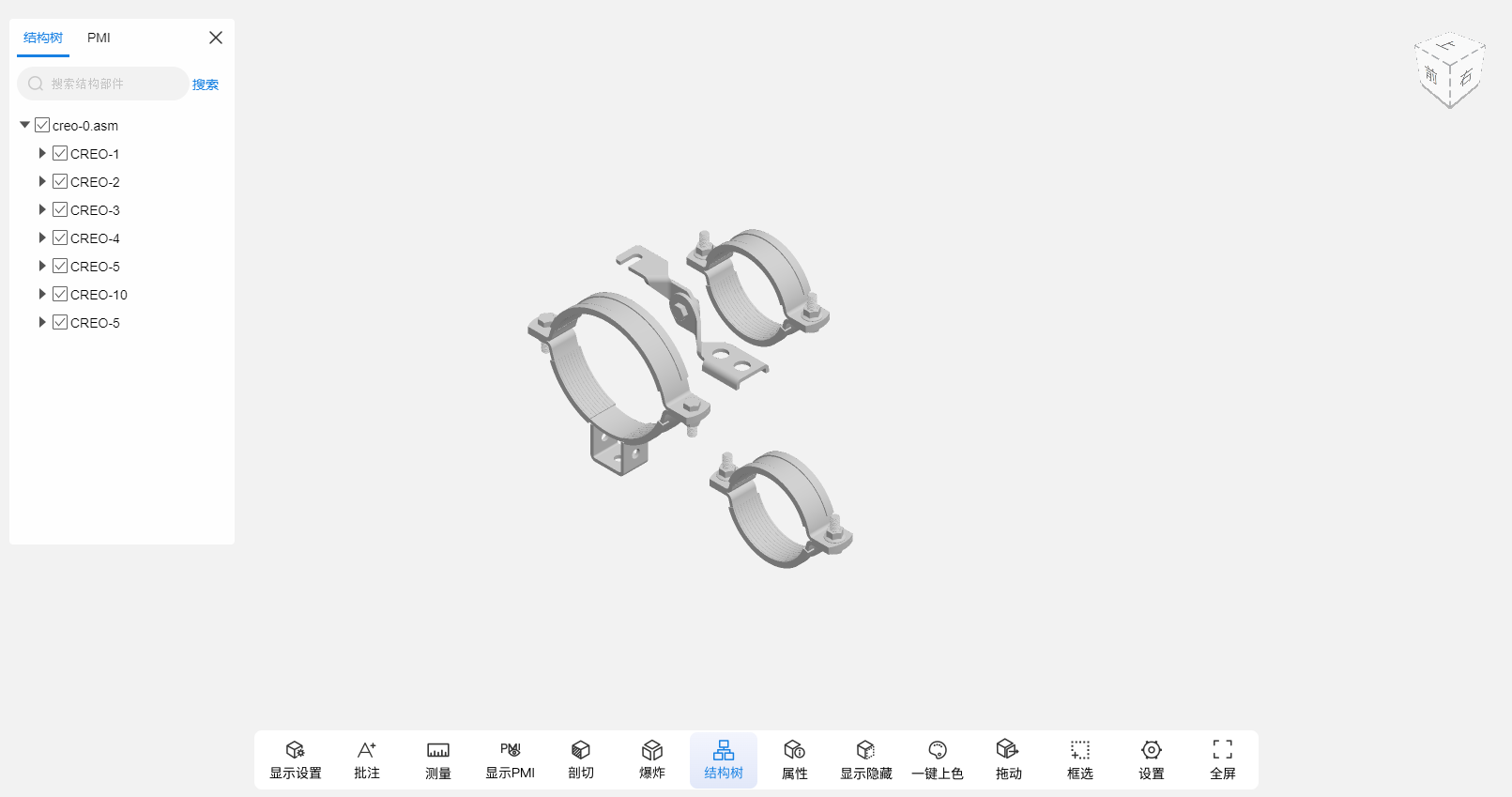

Viewer组件用于在浏览器中预览轻量化模型并提供各种交互功能。Viewer组件分为：

  • 3D Viewer组件：用于3D（Sldprt、Step、prt 等）轻量化文件的预览和交互。
  • 2D Viewer组件：用于2D（DWG、DXF）轻量化文件的预览和交互。

4. 接口信息

接口信息用于与轻量化引擎进行数据交互。通过以下步骤获取：

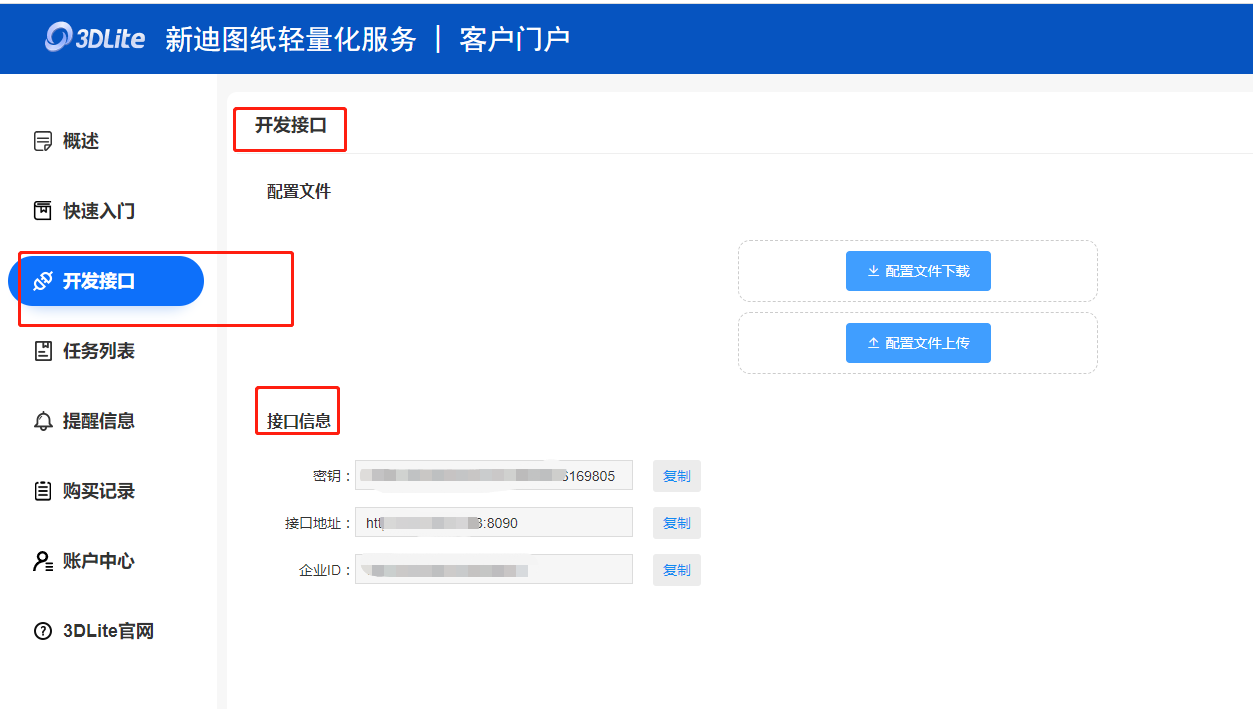

登录门户网站（地址：[http://服务ip:8091]/index.html），进入开发接口页面：

  • 接口信息：此账号用于接口集成的密钥、接口地址、企业ID等信息。


Note:

请妥善保管接口信息。
