测量

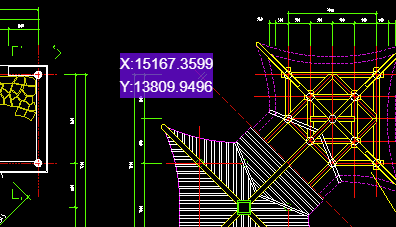

功能：测量点的坐标

操作步骤：

1. 点击【测量】菜单后选择【坐标】

2. 在图纸上选择要测的点，可显示对应坐标

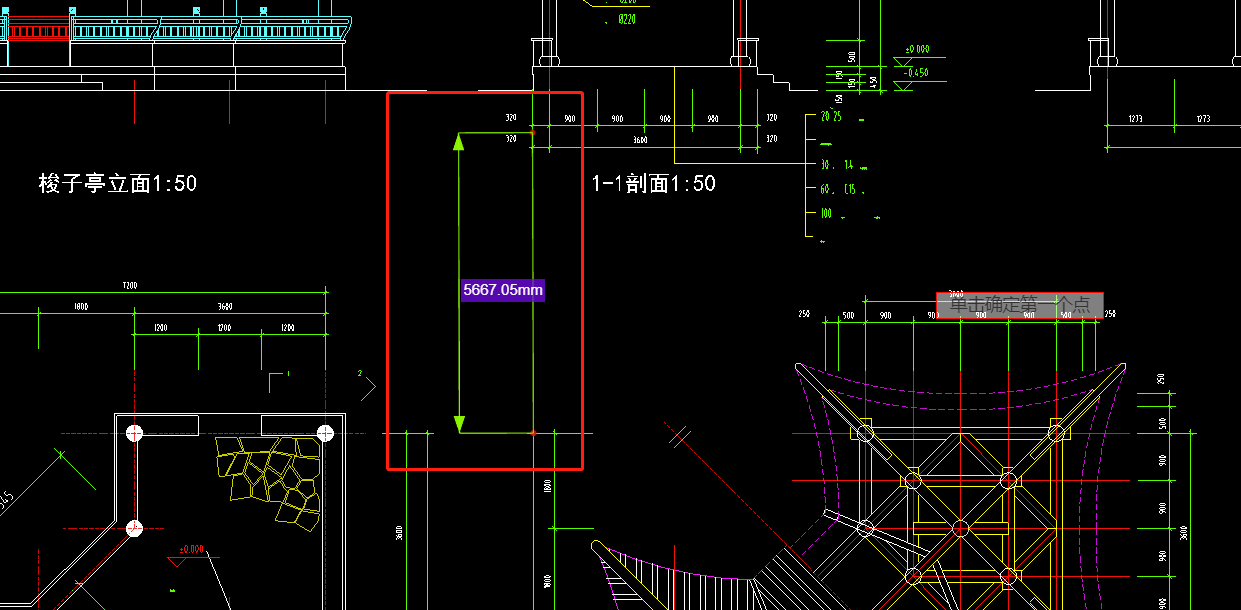

功能：测量两个对象间的距离

操作步骤：

1. 点击【测量】菜单后选择【距离】

2. 根据测量对象选择对应的距离测量菜单，也可直接选择智能测量



3. 选择测量对象后可鼠标拖动放置位置

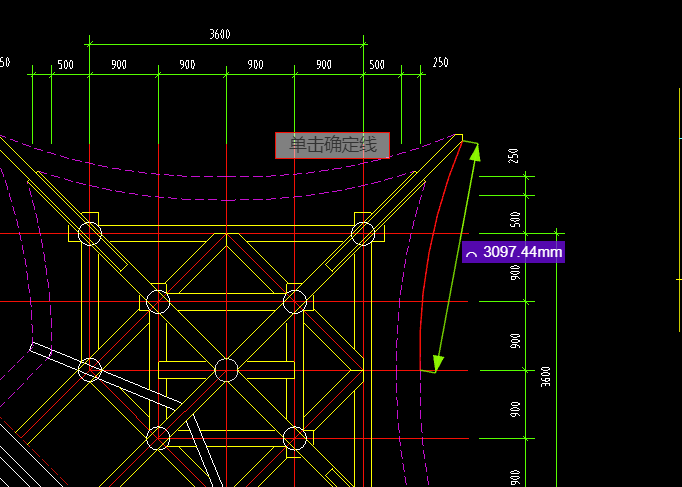

功能：测量直线、曲线、样条线的长度

操作步骤：

1. 点击【测量】菜单后选择【线段长度】

2. 选择测量对象出现测量数据可鼠标拖动放置

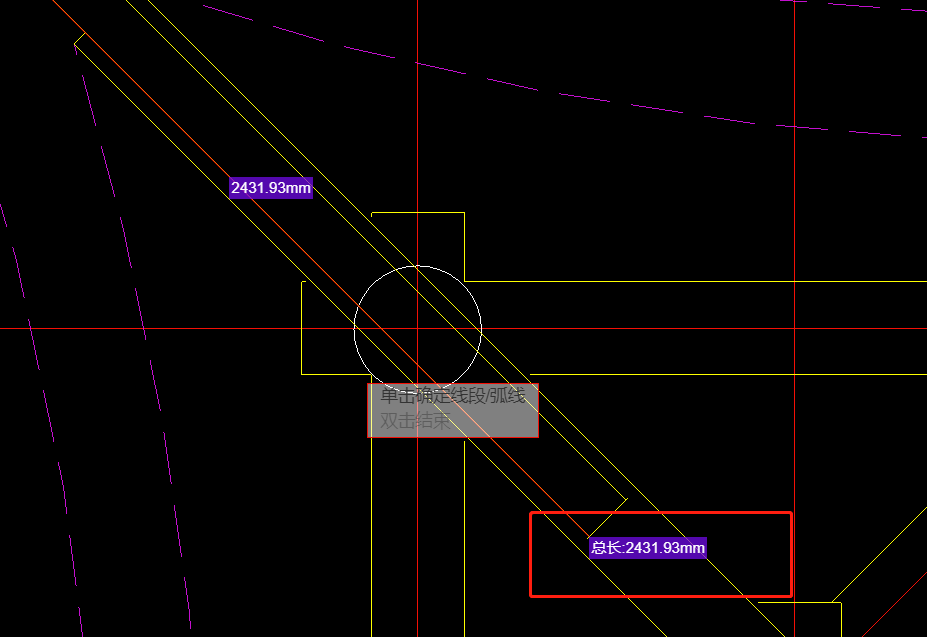

功能：测量多线段的连续长度

操作步骤：

1. 点击【测量】菜单后选择【连续长度】

2. 依次点击需要测量的多线段，鼠标双击确定后，出现线段总长数据

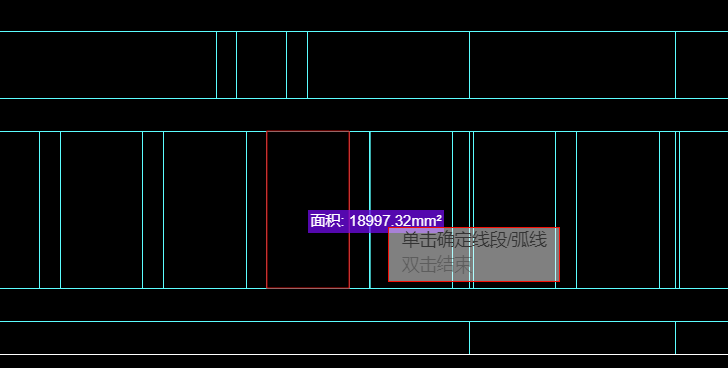

功能：测量区域面积

操作步骤：

1. 点击【测量】菜单后选择【面积】

2. 依次选择所测面积的外轮廓，双击确定后出现面积数据

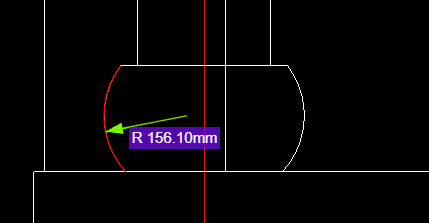

功能：测量圆弧半径

操作步骤：

1. 点击【测量】菜单后选择【半径】

2. 依次选择测量对象后，出现半径数据，鼠标左键可拖动放置

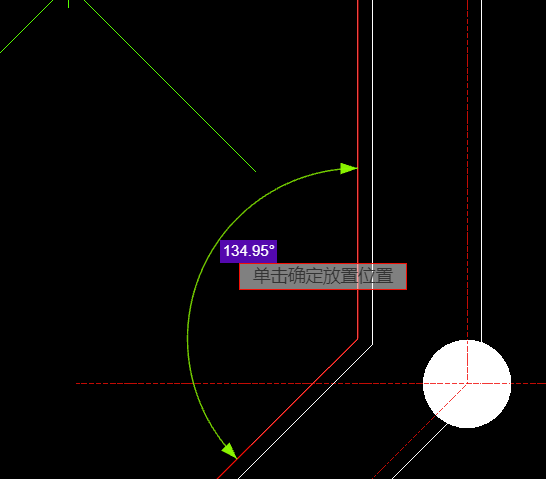

功能：测量两直线的夹角

操作步骤：

1. 点击【测量】菜单后选择【角度】

2. 依次选择两条直线后会出现角度数据，鼠标拖动可放置

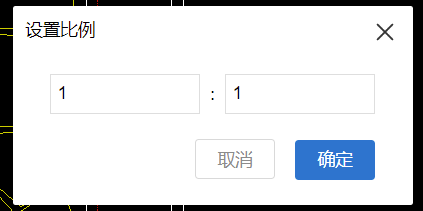

功能：设置测量比例

操作步骤：

1. 点击【测量】菜单后选择【设置比例】

2. 在弹窗中可输入测量比例，输入后，测量数据会按比例缩放



功能：清空测量数据

操作步骤：

1. 点击【测量】菜单后选择【清空】
2. 自动清空所有测量数据
