PMI

功能：开启模型PMI数据的显示和隐藏。

  • 使用结构树中的PMI节点可单独查看任意一条PMI数据。
  • 使用结构树中的捕获节点可切换视图方向查看PMI数据。
Note:

此菜单选项仅对那些已经嵌入了PMI（产品制造信息）数据的模型可见。

操作步骤：

  1. 单击菜单。 模型PMI信息显示在预览区域同时结构树窗格显示在页面的左侧并自动定位在PMI节点。

  2. 单击PMI节点下的任意数据项，该数据项将被高亮显示，同时取消选中该数据项的复选框，即可将其从预览区域中隐藏。

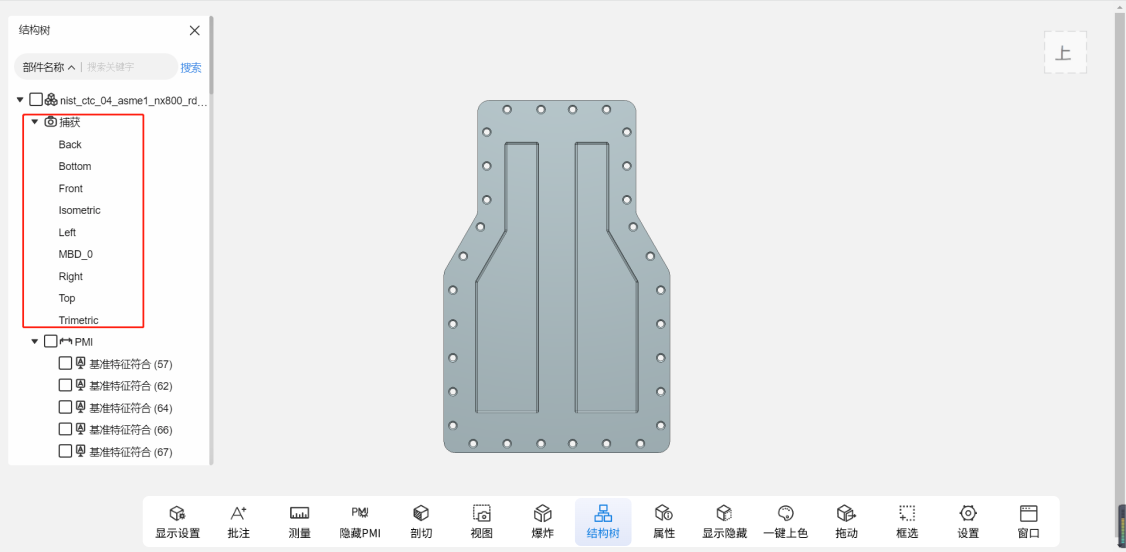

  3. PMI信息和捕获/视图相关联，单击结构树中相应的捕获/视图可切换至对应视角，PMI信息的显示也随之更新。

  4. 要关闭PMI显示，则单击。
