剖切

对三维模型进行剖切，可以清晰地观察到模型内部的细节构造，以及不同截面的形状特征。

Tip:

对三维模型进行剖切后，您可以使用测量工具对剖切平面进行细致的几何信息测量，从而获取精确的尺寸和形状数据。

基础剖切

功能：对三维模型进行单面剖切、多面组合剖切以及反向剖切。

操作步骤：

单击菜单后选择。

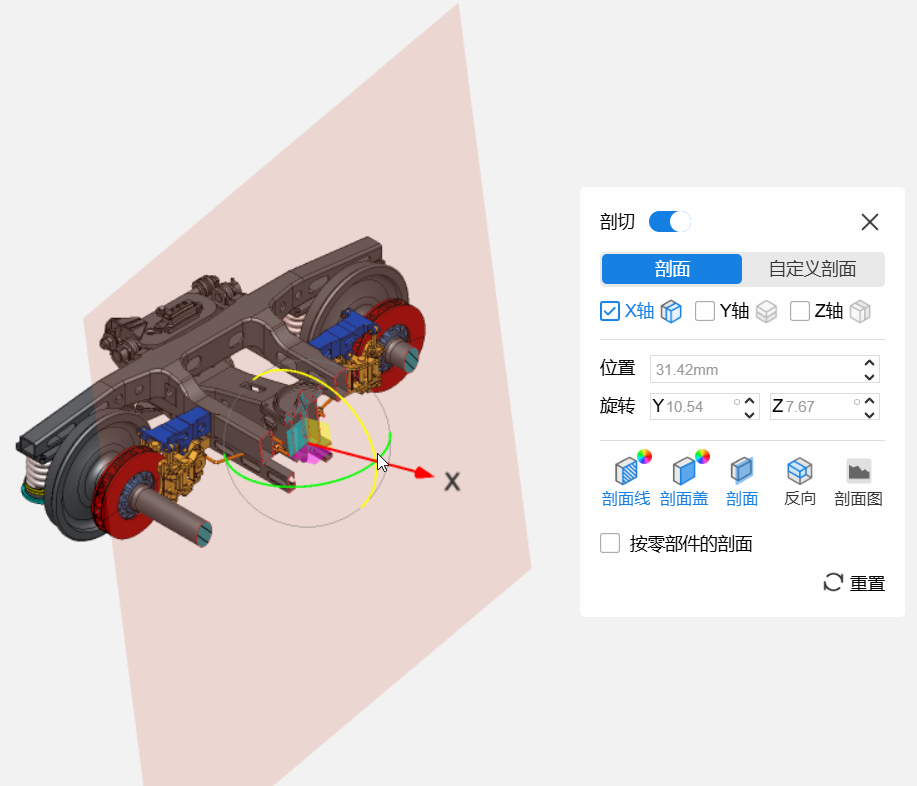

在剖切对话框中，可进行如下操作：
1. 默认开启剖切。单击可关闭剖切，将模型还原成剖切前的视图。
2. 选择剖切平面。
  - 单面剖切：沿单个X轴、Y轴、或Z轴进行单面剖切。
  - 组合剖切：沿X轴、Y轴、Z轴的组合进行多面剖切。
  - 反向剖切面：单击X轴、Y轴、或Z轴旁边的方向图标可反转剖切面。
3. （可选）如果不想使用默认X/Y/Z轴所在的平面进行剖切，可以自定义剖切平面。

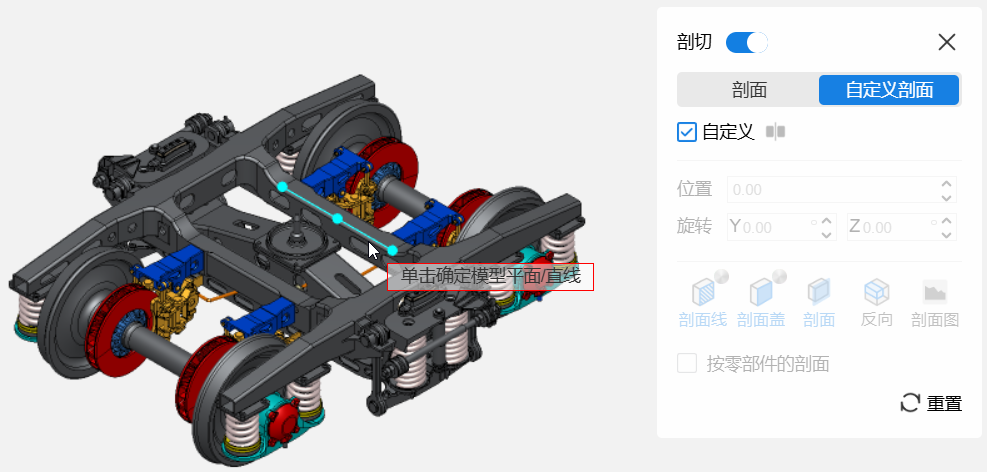

  1. 单击自定义剖面选项卡。
  2. 从模型上单击任意一个平面或一条直线。
    - 选择的平面将被直接用作剖切平面。

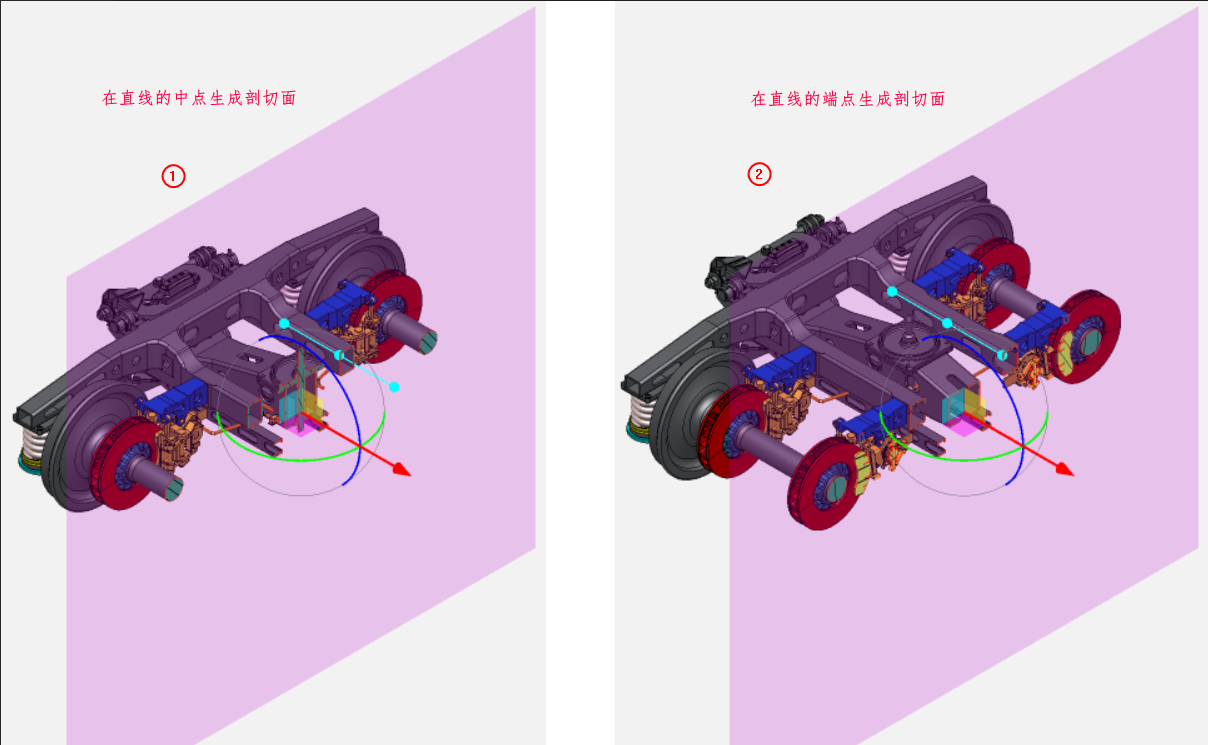

    - 选择直线时，剖切面始终垂直于所选直线。可选择在直线的中点①或端点②生成剖切面。
  3. 单击可反转剖切平面。
4. （可选）调整剖切平面的位置和角度。
  - 手动输入位移或旋转角度值。

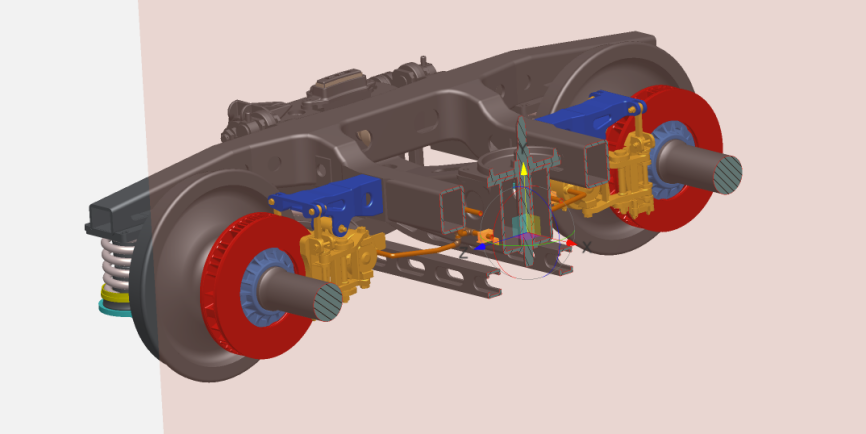

  - 拖动剖切球中的X/Y/Z轴或者旋转轴执行位移或旋转。
5. （可选）根据需要设置剖面显示样式。
  1. 设置是否隐藏剖面线，剖面盖，剖面。
  2. 单击可分别对剖面线和剖面盖自定义颜色显示。

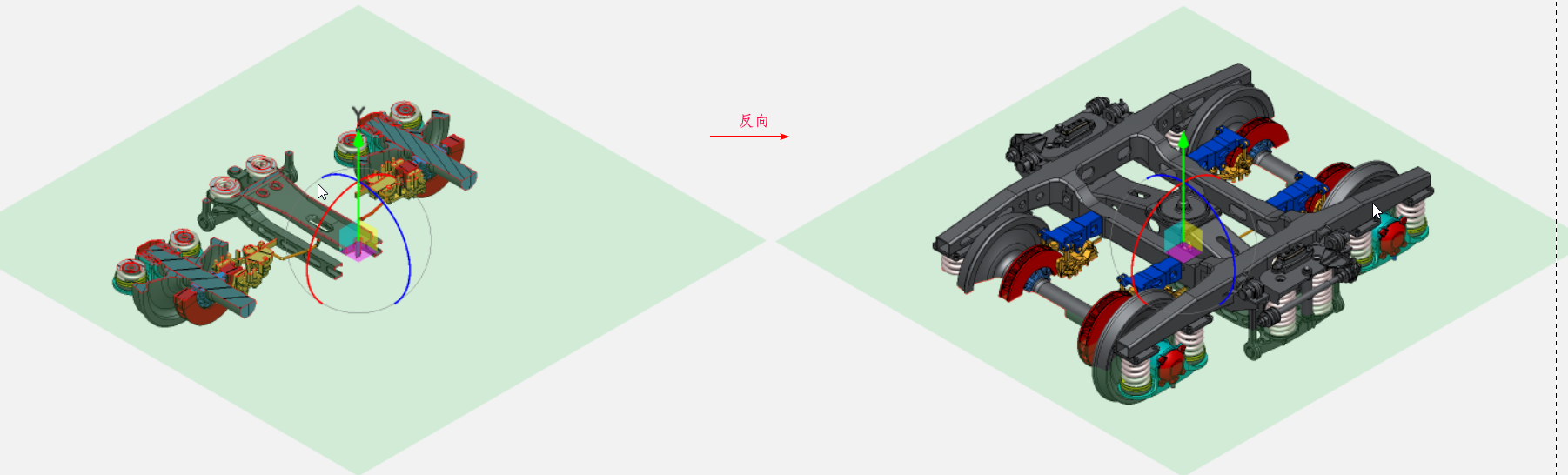

  3. 要查看模型在当前剖切平面剖切后剩下的部分，则单击反向。

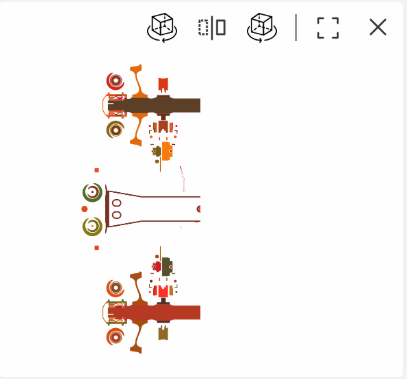

  4. 要单独查看剖面的形状，则选择剖面图。可以对剖面进行镜像、逆时针/顺时针旋转、全屏查看。
6. （可选）选择要参与剖切的零部件。单击按零部件的剖面，模型的结构树窗格在左侧显示。
  - 要指定部分零部件不参与剖切，则选择排除选定项，然后从结构树上单击对应的零部件条目。也可以在预览区域单击零部件。选中的零部件显示在下面的列表中，右键单击零部件，可消除选择或从此列表中删除。
  - 要指定仅部分零部件参与剖切，则选择包括选定项，然后从结构树上单击对应的零部件条目。也可以在预览区域单击零部件。选中的零部件显示在下面的列表中，右键单击零部件，可消除选择或从此列表中删除。
7. （可选）要重置所有的剖切设置成默认状态，则单击重置。
