批注

功能：查看当前板图文件2D布局下所有批注，并对批注进行编辑、删除、设置显示或隐藏。

操作步骤：

1. 单击菜单。
2. 在页面左侧显示的批注窗格中查看到所有的批注。



   • ：引线批注。

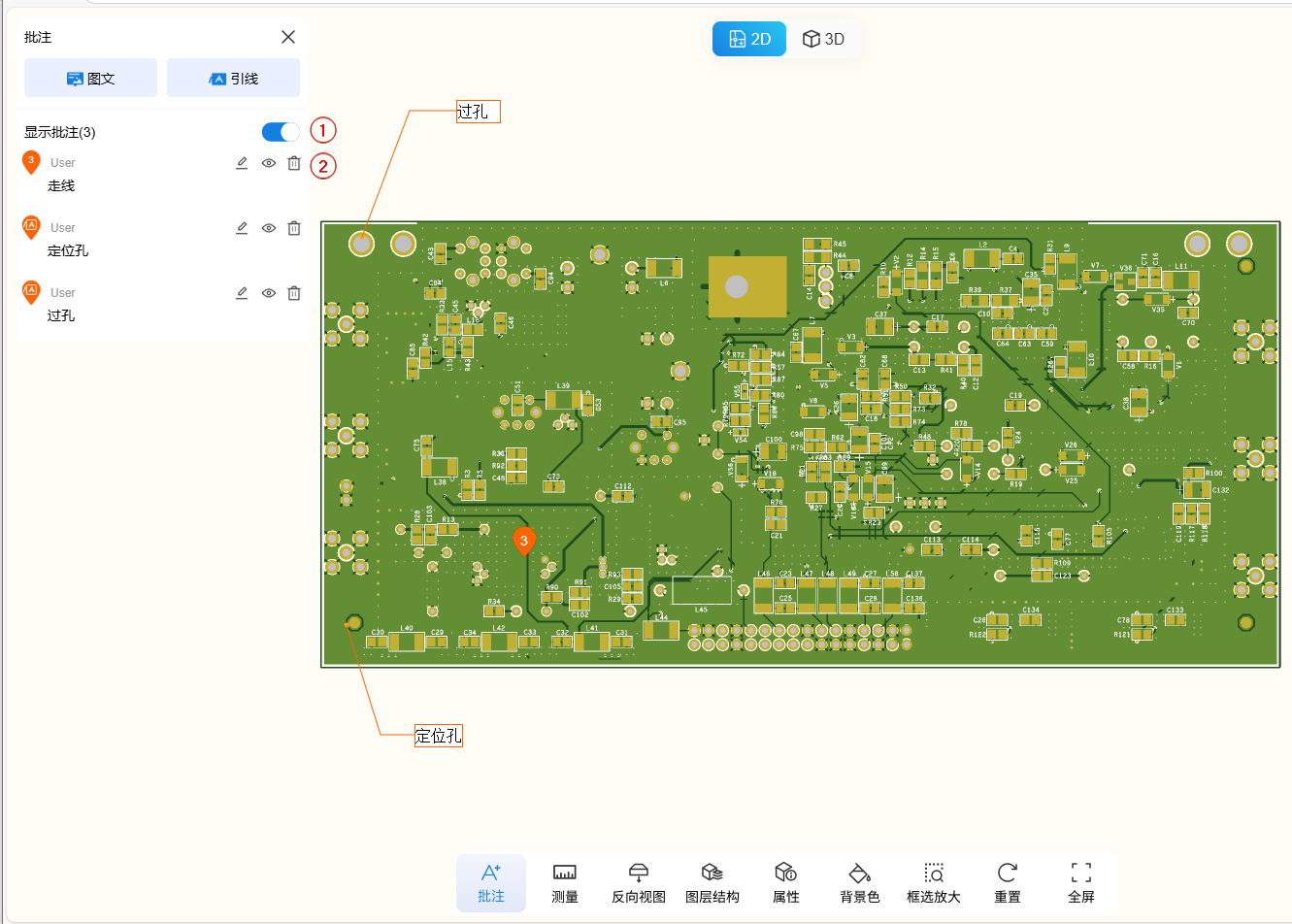

   • ：图文批注。新增图文批注时，软件自动递增编号。
3. 要一键隐藏当前2D布局所有的批注，则单击上图序号①。
4. 要对单个批注进行操作，则单击②中对应的图标。
   • ：对批注的内容进行编辑。
   • ：隐藏此批注。对应的图标切换成，单击可重新显示此批注。
   • ：删除此批注。
   • 查看绘图：查看绘制的图形批注。

功能：在板图文件2D布局预览区域，添加图片、音视频、文本、以及绘图批注。

操作步骤：

1. 单击菜单，然后在批注窗格中选择。
2. 在模型区域选择批注点。
3. 添加批注。可添加三种类型的批注内容。
   • 图片批注：单击，然后从本地上传图片或音视频文件。查看图片批注时，可进行以下操作：
     • 单击图片后，将鼠标放在图片上，按住鼠标中键，可缩放图片查看细节；
     • 长按鼠标左键，可上下左右拖拽平移图片，查看图片全貌。
   • 文本批注：在文本框里输入批注文本内容。
   • 绘图批注：单击，选择绘图的形状，然后在对应的区域绘制图形。单击和可分别设置绘图线宽和线的颜色。
4. 单击保存。
   Note:

   图文批注的内容默认折叠图标中，无法直接在预览区域进行查看。

5. 要预览图文批注内容，则单击图文批注对应的图标。在批注预览状态下，可执行以下操作：
   • ：对批注的内容进行编辑。
   • ：删除此批注。
   • ：退出此批注的编辑。

功能：在图文件2D布局预览区域，添加引线和批注文本。

操作步骤：

1. 单击菜单，然后在批注窗格中选择。
2. 在模型区域选择批注起点和文本放置点。
3. 在引线的文本区域输入批注内容。引线批注的内容直接显示在预览区域。
4. 要编辑或删除此引线批注，则单击文本区域，然后单击或。
5. 要退出引线批注的编辑，则单击退出批注。
