批注

批注列表

功能：查看当前预览模型的所有批注，并对批注进行编辑、删除、设置显示或隐藏。

操作步骤：

  1. 单击菜单。

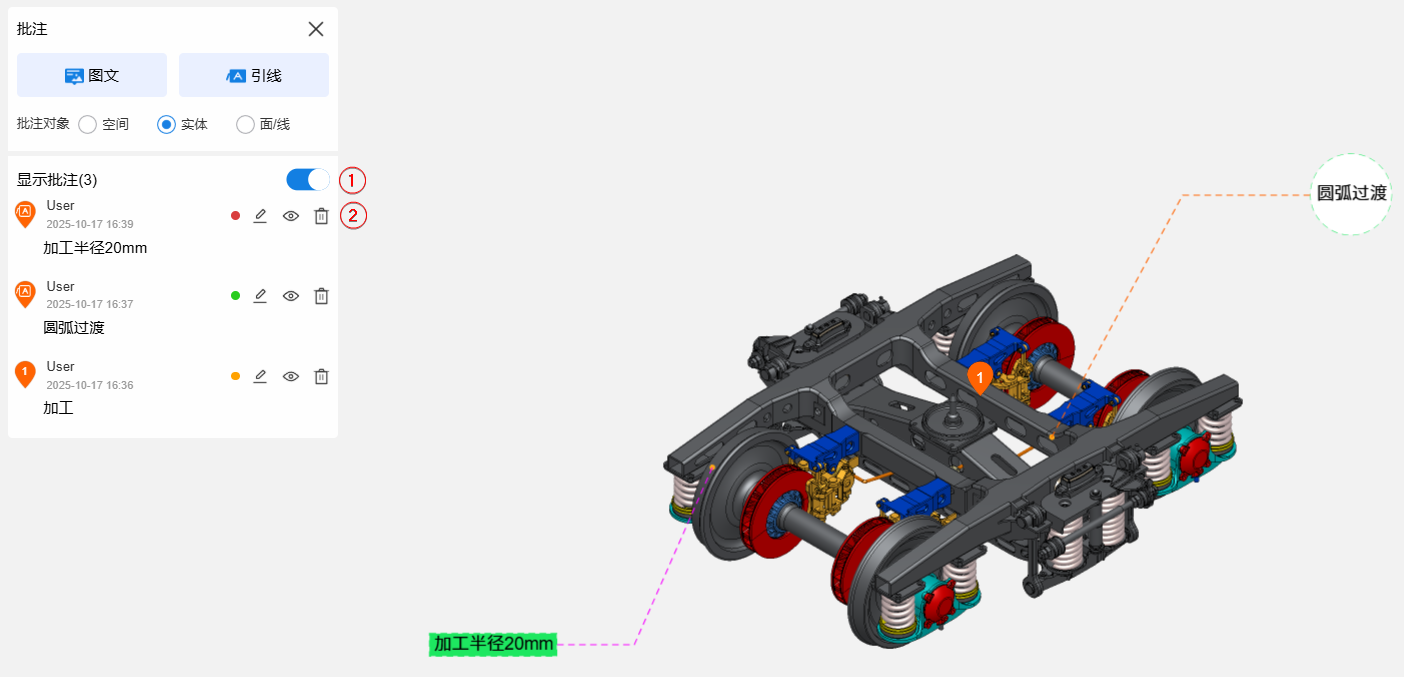

  2. 在页面左侧显示的批注窗格中查看所有的批注。

    • ：标识当前批注为引线类型。
    • ：标识当前批注为图文类型。新增图文批注时，软件会自动为其分配递增编号。
    • 批注旁的圆圈颜色标签对应不同状态：
      • 橙色圆圈表示此批注处于待处理状态；
      • 红色圆圈表示此批注为重要级别；
      • 绿色圆圈表示此批注已完成处理；
  3. 要一键隐藏当前模型上所有的批注，则单击上图序号①。
  4. 要对单个批注进行操作，则单击②中对应的图标。
    • ：对批注的内容进行编辑。
    • ：隐藏此批注。对应的图标切换成，单击可重新显示此批注。
    • ：删除此批注。
    • 查看绘图：查看批注中的绘图。

添加图文批注

功能：在模型预览区域，添加图片、音视频、文本、以及绘图批注。

操作步骤：

  1. 单击菜单，然后在批注窗格中选择。
  2. 选择批注的对象类型。
    • 空间：可选中预览区域内任意位置（含空白区域）添加批注。
    • 实体：仅支持选中模型的实体部件添加批注，不支持空白区域。
    • 面/线：仅支持选中模型的线、面添加批注。
  3. 根据已选定的批注对象类型，在模型预览区域内选择具体位置。
    Tip:

    当批注的对象是实体、面/线时，按住Ctrl可一次性选择多个对象进行批注。

  4. 添加批注。可添加三种类型的批注内容。

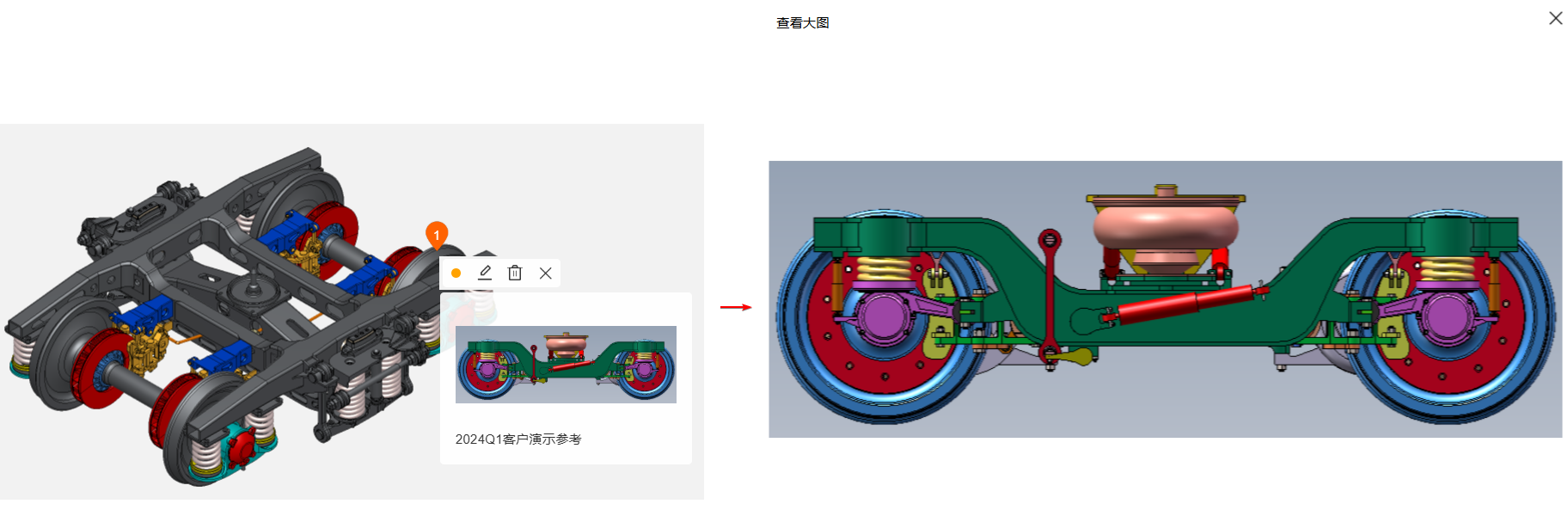

    • 图片批注：单击，然后从本地上传图片或音视频文件。查看图片批注时，可进行以下操作：
      • 单击图片后，将鼠标放在图片上，按住鼠标中键，可缩放图片查看细节；
      • 长按鼠标左键，可上下左右拖拽平移图片，查看图片全貌。

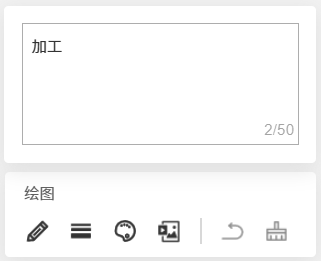

    • 文本批注：在文本框里输入批注文本内容。
    • 绘图批注：单击，选择绘图的形状，然后在对应的区域绘制图形。单击和可分别设置绘图线宽和线的颜色。

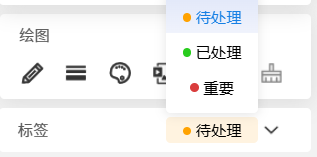

  5. 从标签列表中，选择批注的状态。
    • 待处理：默认选项。在预览时，批注旁会显示橙色圆圈标识。
    • 已处理：已处理的批注。在预览时，批注旁会显示绿色圆圈标识。
    • 重要：重要的批注。在预览时，批注旁会显示红色圆圈标识。
  6. 单击保存。
    Note:

    图文批注的内容默认折叠图标中，无法直接在预览区域进行查看。

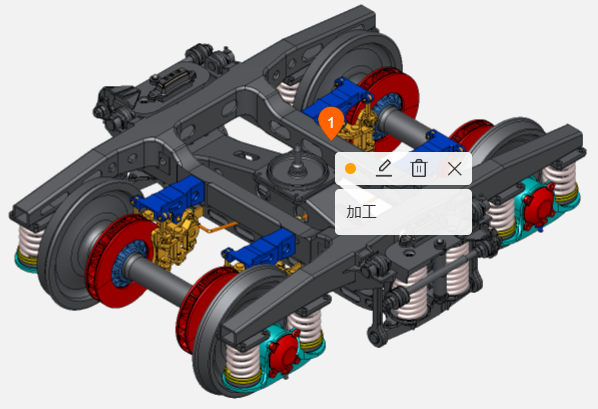

  7. 要预览图文批注内容，则单击图文批注对应的图标。在批注预览状态下，可执行以下操作：
    • ：对批注的内容和状态标签进行修改。
    • ：删除此批注。
    • ：退出此批注的编辑。

添加引线批注

功能：在模型预览区域，添加引线和批注文本。

操作步骤：

  1. 单击菜单，然后在批注窗格中选择。
  2. 选择批注的对象类型。
    • 空间：可选中预览区域内任意位置（含空白区域）添加批注。
    • 实体：仅支持选中模型的实体部件添加批注，不支持空白区域。
    • 面/线：仅支持选中模型的线、面添加批注。
  3. 根据已选定的批注对象类型，在模型预览区域内选择引线批注起点。
    Tip:

    当批注的对象是实体、面/线时，按住Ctrl可一次性选择多个对象进行批注。

  4. 在放置引线的文本框前，根据需要调整批注的显示样式。

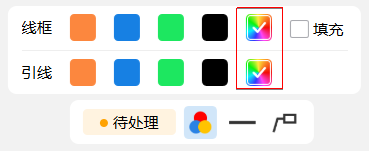

    • 要修改线框和引线的颜色，单击，选择对应的颜色。若要使用线框的颜色填充引线文本框的背景色，则勾选填充复选框。
    • 要修改引线的线型，单击， 选择对应的线型。

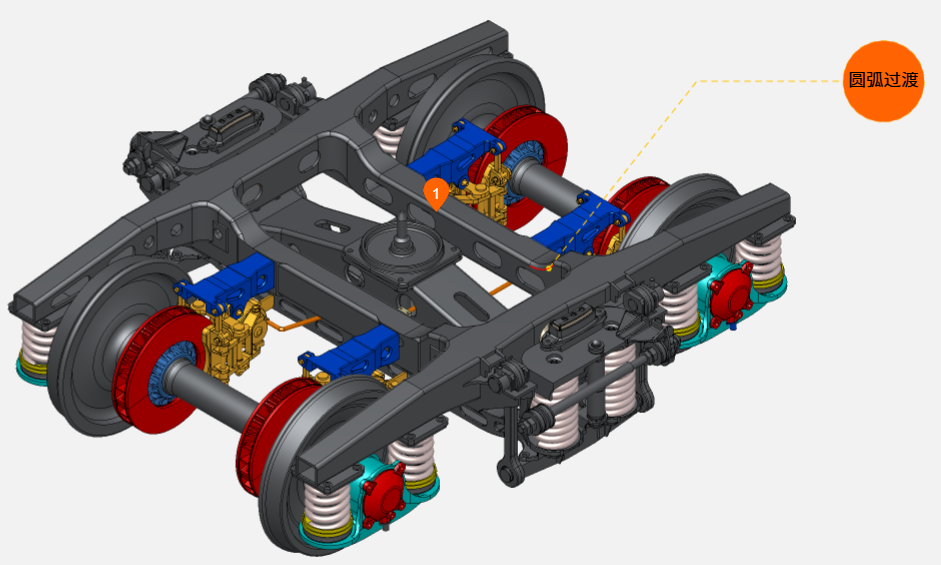

    • 要修改文本框的形状，单击。可在矩形和圆形中进行切换。示例如下：

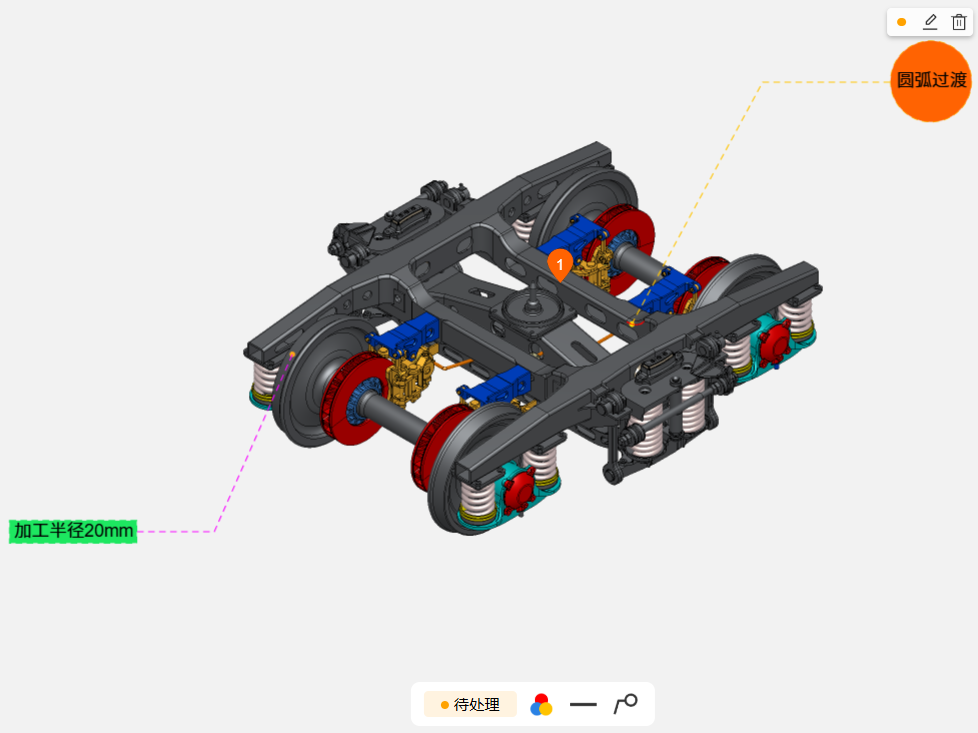

  5. 选择合适的位置放置引线的文本框。在引线的文本区域输入批注内容。引线批注的内容直接显示在预览区域。

  6. 从标签列表中，选择批注的状态。
    • 待处理：默认选项。在预览时，批注旁会显示橙色圆圈标识。
    • 已处理：已处理的批注。在预览时，批注旁会显示绿色圆圈标识。
    • 重要：重要的批注。在预览时，批注旁会显示红色圆圈标识。
  7. 要保存引线批注，则单击退出批注。
  8. 要重新编辑或删除此引线批注，则单击引线文本区域，然后单击或。
