测量
测量工具允许您从三维模型的剖切面上选取特定的点、剖切面或剖面外的轮廓线，对它们以下几何信息的测量功能：
- 距离测量：包括智能测量、点到点、点到线、点到面、线到线、线到面以及面到面的距离。
- 长度测量：包括智能测量、线测量和周长计算。

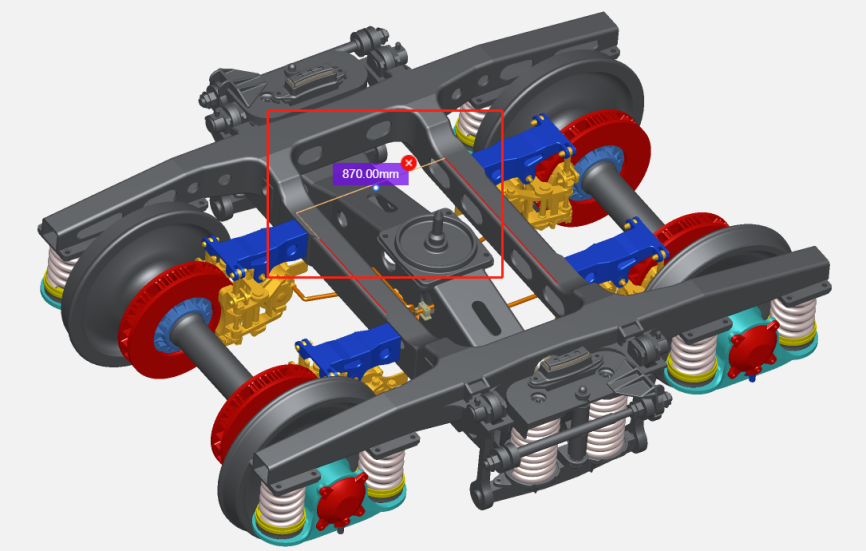

距离
功能：测量两个几何形状间的距离。
操作步骤：
- 单击
菜单后选择
。 - 选择要测量的类型，也可直接选择智能测量。
- 智能测量：自动获取和分析要测量的距离对象并提供测量结果。
- 点到点：测量两个点之间的直线距离。
- 点到线：测量一个点到一条直线或曲线的最短距离。
- 点到面：测量一个点到一个平面或曲面的最短距离。
- 线到线：测量两条线段之间的垂直距离。
- 线到面：测量一条线段到一个平行平面的垂直距离。
- 面到面：测量两个平行平面的垂直距离。
- 圆心距：测量两个圆或圆弧中心点距离或两个圆柱面/圆锥面的轴间距离。
- 孔轴到点：测量一个孔的中心轴线到一个点的距离。
- 孔轴到线：测量一个孔的中心轴线到一条直线的垂直距离。
- 孔轴到面：测量一个孔的中心轴线到一个平面的垂直距离。
- 在预览区域选取要测量的对象。测量的结果会立即显示在对应的区域。
- （可选）要移动此测量数据，则长按鼠标左键，可将测量数据拖拽到合适的位置。
- （可选）要删除此测量数据，则单击测量数据右上角的删除按钮
。

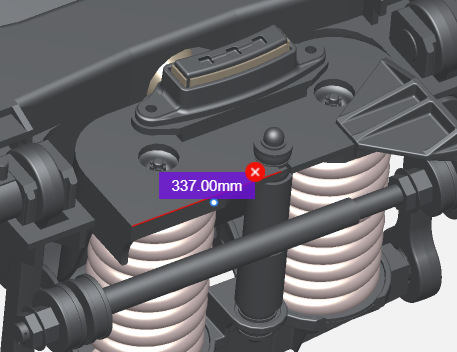

长度
功能：测量线段或弧线的长度或平面/曲面的周长。
操作步骤：
- 单击菜单后选择
。 - 选择
。 - 选择要测量的线段或弧线。测量结果会立即显示在对应的区域。

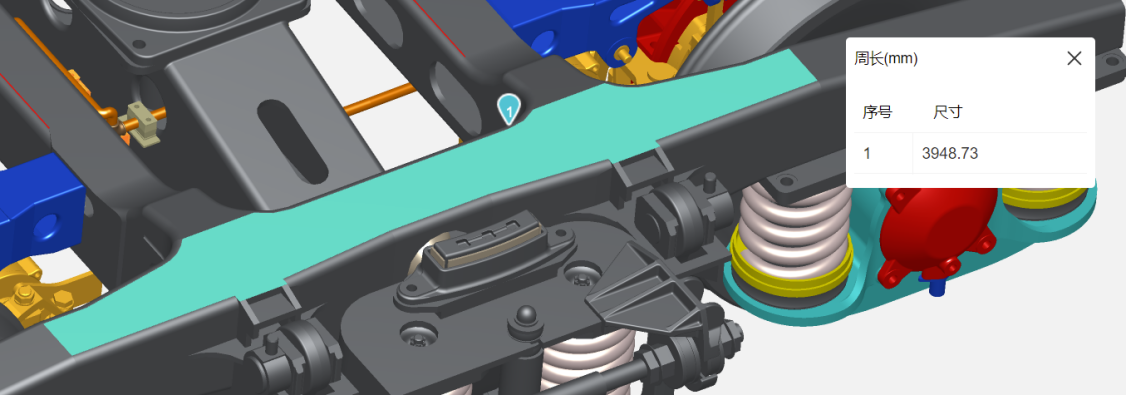

- 单击
。 - 选择要测量的平面或曲面。周长测量结果会立即显示。

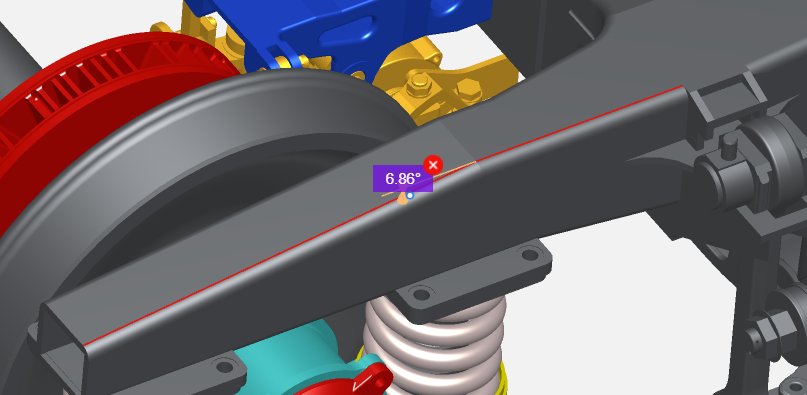

角度
功能：测量两个选择对象的夹角。
操作步骤：
- 单击菜单后选择
。 - 选择要测量的类型，也可直接选择智能测量。
- 智能测量：自动获取和分析要测量的角度对象并提供测量结果。
- 线夹角：测量两条直线相交处形成的夹角。
- 面夹角：测量两个平面之间的夹角。
- 线面夹角：测量一条直线与一个平面相交处形成的夹角。
- 在预览区域选取要测量的对象。测量结果会直接显示在对应的区域。
半径
功能：测量圆或圆弧的半径。
操作步骤：
- 单击菜单后选择
。 - 选取要测量的圆或圆弧。测量结果会立即显示在对应的区域。
椭圆
功能：测量椭圆的周长或者长轴。
操作步骤：
- 单击菜单后选择
。 - 在预览区域选取要测量的椭圆。测量结果会立即显示在对应的区域。

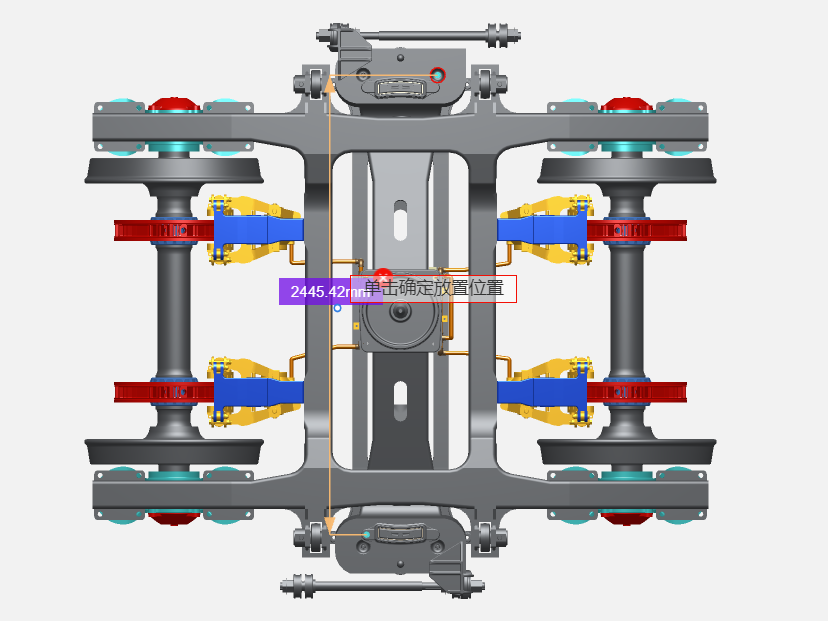

线性测量
功能：测量两个几何形状沿X/Y/Z投影面方向的距离。
操作步骤：
- 单击菜单后选择
。 - 选择要测量的类型。
- 选取要测量的对象。
- 单击以选择投影面。
Note:- 选择投影面后，模型会自动切换至对应的视图。
- 要自定义投影面，则单击自定义并选取一个平面。
- 单击确定测量尺寸的放置位置。
- 长按鼠标左键可拖动放置的测量尺寸。

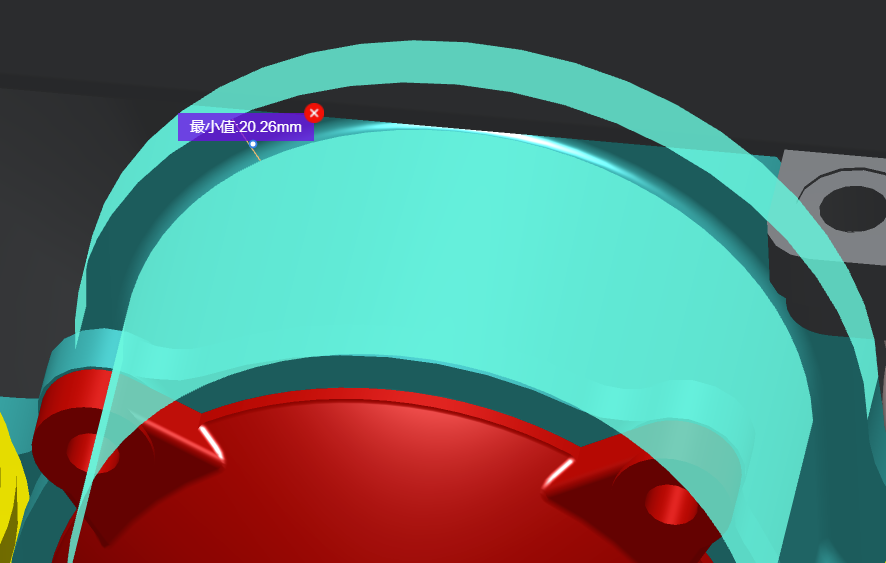

壁厚
功能：测量壁面厚度。
操作步骤：
- 单击菜单后选择
。 - 选取要测量的两个壁面。壁面厚度最小值测量结果立即显示在对应的区域。
面积
功能：测量指定平面或曲面的面积、指定实体的表面积和模型总面积。
操作步骤：
- 单击菜单后选择
。 - 选择测量内容。
- 选取要测量的平面、曲面或实体。测量结果立即显示在对应的区域。
体积重量
功能：测量指定实体或模型的体积和重量。
操作步骤：
- 单击菜单后选择
。 - 选择测量的类型。

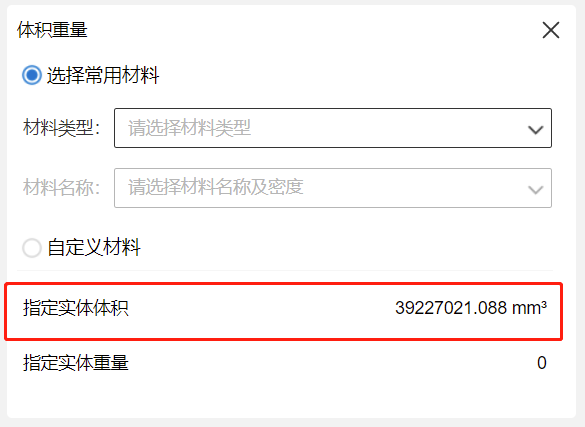

- 选取要测量的实体。对应的体积测量结果会显示在下图的对话框中。

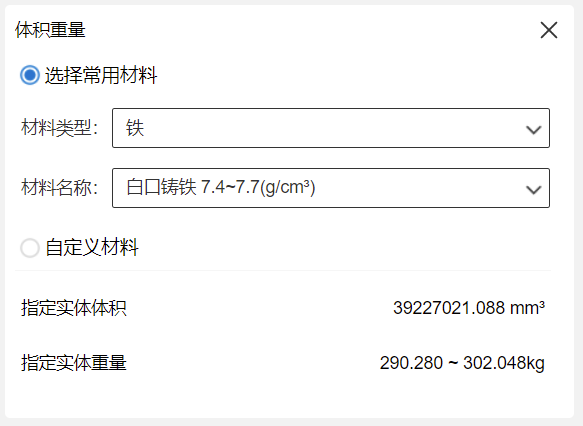

- 选择实体要使用的材料。系统会自动计算重量结果，并显示在下面的对话框中。
包围盒
功能：测量模型的包围盒尺寸。
操作步骤：
- 单击菜单后选择
。 - 选择测量的类型。

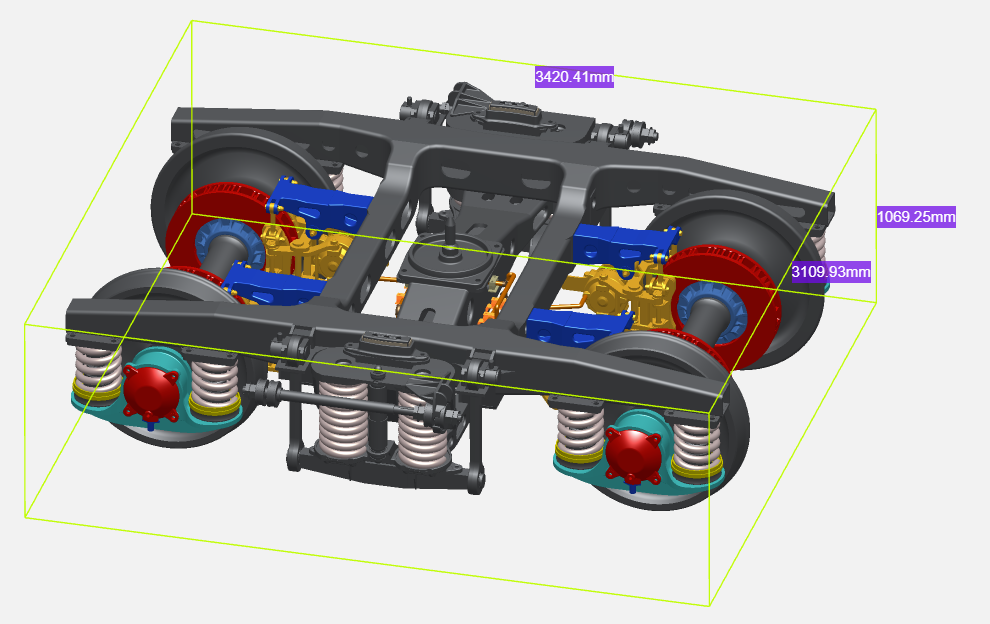

- 选取要测量的实体。包围盒尺寸测量数据立即显示在对应的区域。下图显示的是整个模型的最小包围盒的尺寸。
清空
功能：一键清空模型上所有的测量数据。
操作步骤：
- 单击菜单后选择
。模型上所有的测量数据自动清空。
