剖切

Tip:

对三维模型进行剖切后，您可以使用测量工具对剖切平面进行细致的几何信息测量，从而获取精确的尺寸和形状数据。

基础剖切

功能：对模型进行单面剖切、多面组合剖切。

操作步骤：

  1. 单击菜单后选择。

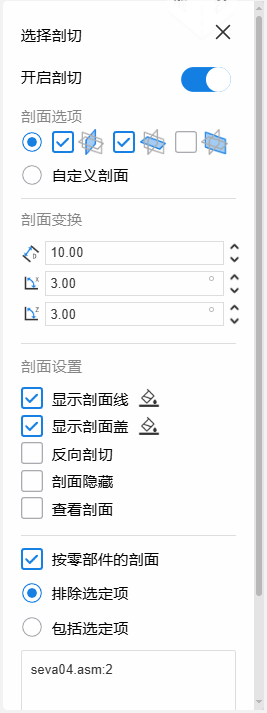

  2. 在选择剖切对话框中，可进行如下操作：

    1. 默认开启剖切，可关闭剖切。

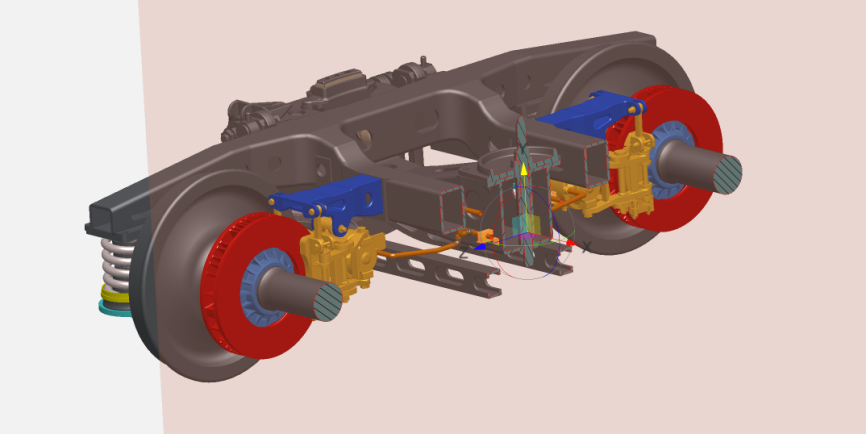

    2. 选择剖切平面。可以选择单个X轴、Y轴、Z轴进行单面剖切，也可以选择它们的组合进行组合剖切，也可以自定义剖面；
    3. （可选）要对现有的剖切平面进行平移或者旋转，则在剖面变换的区域输入位移或者旋转角度值。
    4. 设置剖面显示，是否显示剖面线和剖面盖，是否隐藏剖面。单击可分别对剖面线和剖面盖自定义颜色显示。
    5. （可选）要单独查看剖面的形状，则选择查看剖面。可以对剖面进行镜像、逆时针、顺时针旋转、全屏查看。
    6. （可选）要在当前剖切平面对模型进行相反方向的对称剖切，则选择反向剖切。
    7. （可选）选择要参与剖切的零部件。单击按零部件的剖面。
      • 要指定部分零部件不参与剖切，则选择排除选定项，然后从结构树上单击对应的零部件条目。也可以在预览区域单击零部件。选中的零部件显示在下面的列表中，右键单击零部件，可消除选择或从此列表中删除。

      • 要指定仅部分零部件参与剖切，则选择包括选定项，然后从结构树上单击对应的零部件条目。也可以在预览区域单击零部件。选中的零部件显示在下面的列表中，右键单击零部件，可消除选择或从此列表中删除。
    8. （可选）要重置所有的剖切设置成默认状态，则单击重置。

盒剖切

功能：对模型进行盒剖切。

操作步骤：

  1. 单击菜单后选择。

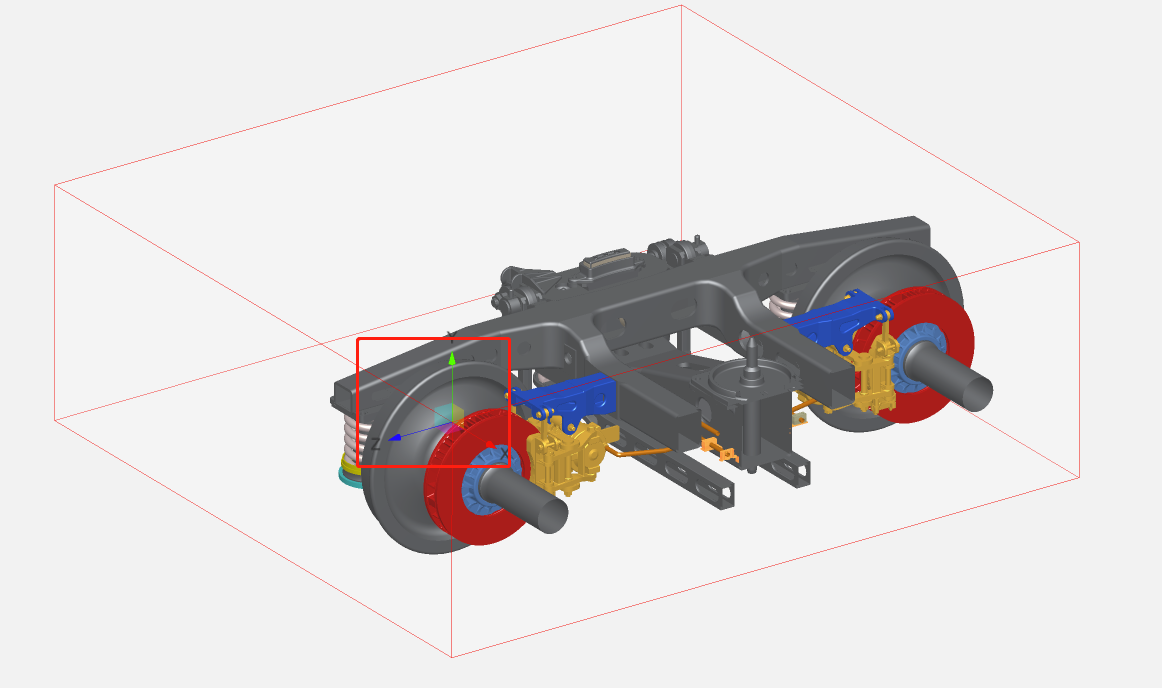

  2. 将鼠标移动到坐标轴，然后拖动坐标轴进行剖切。可沿单X、Y、Z轴方向进行单向剖切或它们的组合进行组合剖切。
