PMI

功能：在模型预览区域显示PMI数据，并且在结构树中使用捕获和PMI节点控制PMI数据的显示和隐藏。

Note:

此菜单选项仅对那些已经嵌入了PMI（产品制造信息）数据的模型可见。

操作步骤：

  1. 单击菜单。 模型PMI信息显示在预览区域。

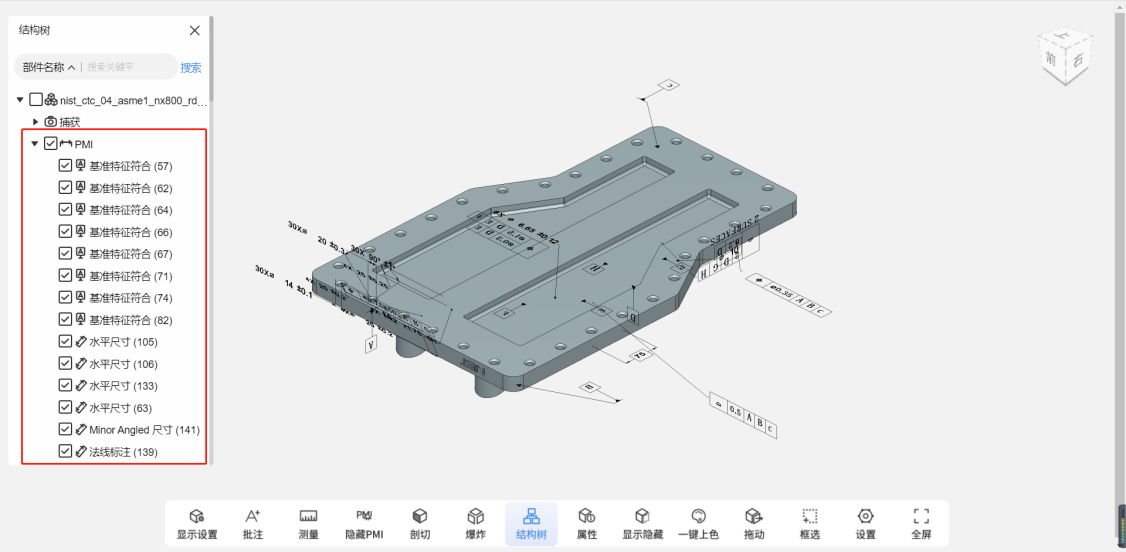

  2. 单击，模型的结构树窗格在页面的左侧显示。在结构树中找到PMI节点，单击任意PMI节点中数据条目可以在预览区域对其进行高亮显示，还可以单击复选框对其设置显示或隐藏。

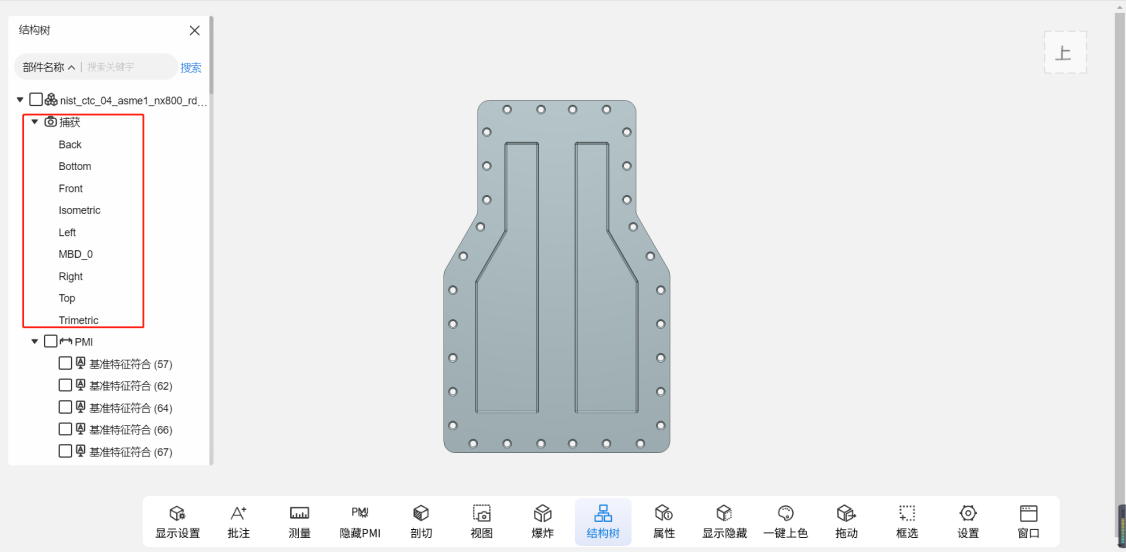

  3. PMI信息和捕获/视图相关联，单击结构树中相应的捕获/视图可切换至对应视角，PMI信息的显示也随之更新。

  4. 要关闭PMI显示，则单击。
