干涉检查

功能：检测单个模型中零部件之间的物理冲突或重叠情况。

操作步骤：

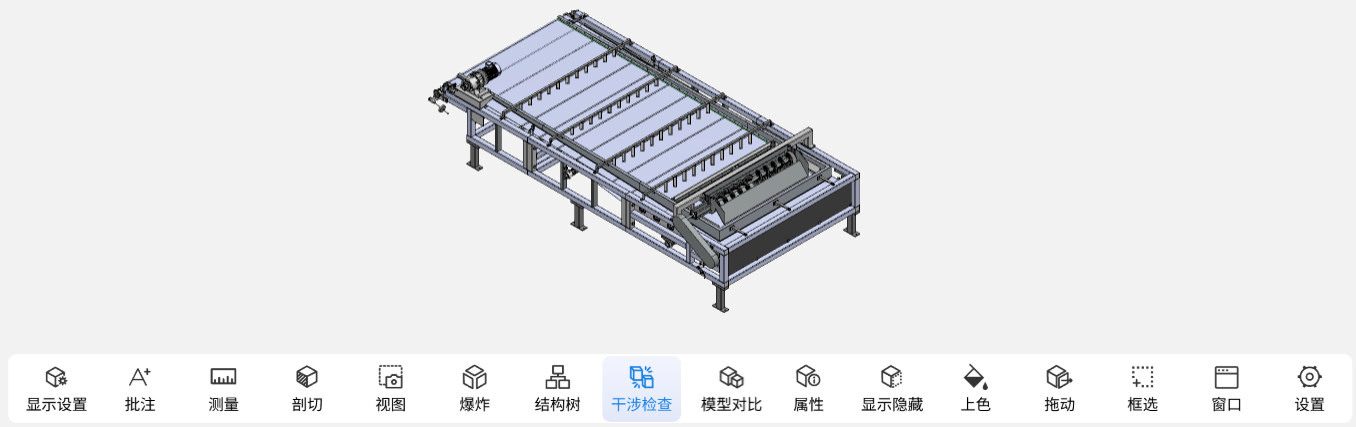

1. 单击菜单。

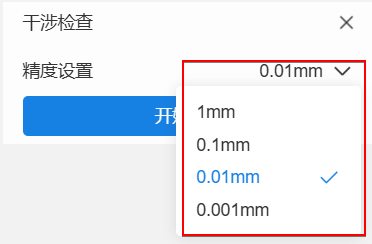

2. 在干涉检查窗口中选择干涉检查的精度。



   Note:

   精度设置越高，检测结果越精确，但可能需要更长的处理时间。

3. 单击开始检查。

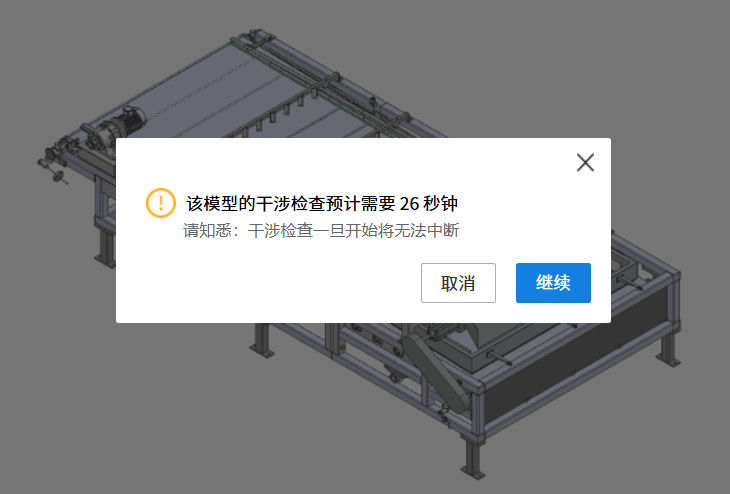

4. 在弹出的提示框中，单击继续。

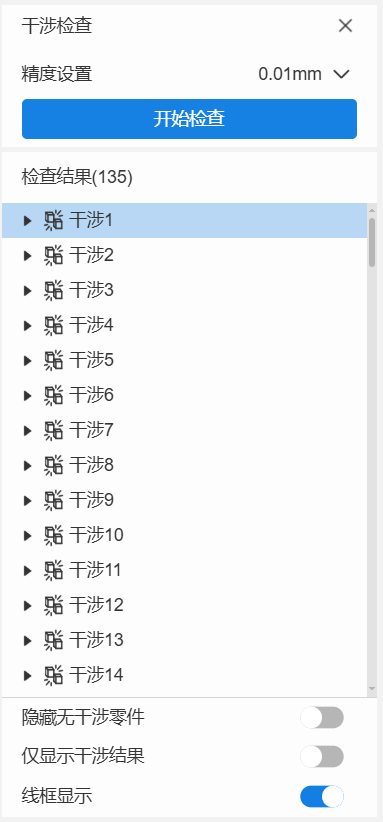

5. 检查完成后，在干涉检查窗口中查看干涉的检查结果。检查结果会以列表形式显示，包括干涉的零部件名称、干涉区域的详细信息。

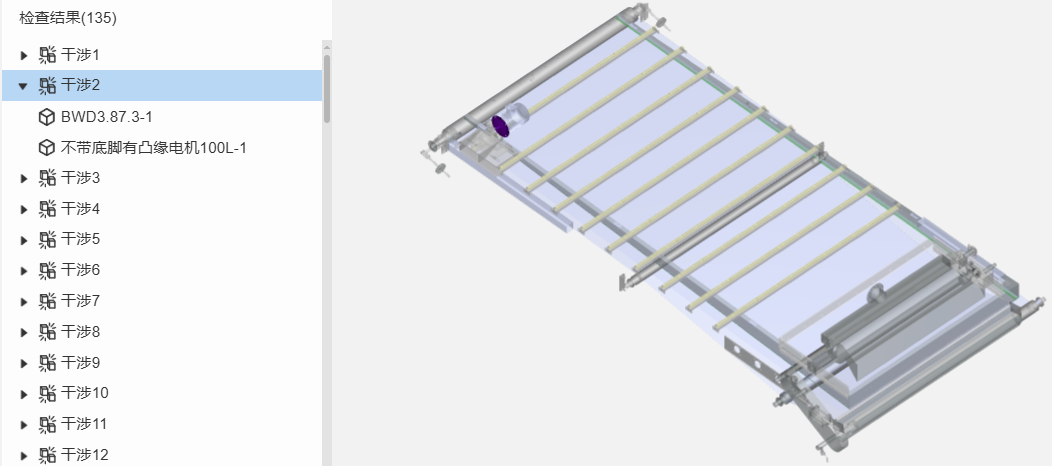

   • 单击检查结果列表中的一条记录，具体的干涉位置将在模型预览区域高亮显示。



     Note:

     双击干涉记录，可将干涉区域移至预览区域中心并放大显示。

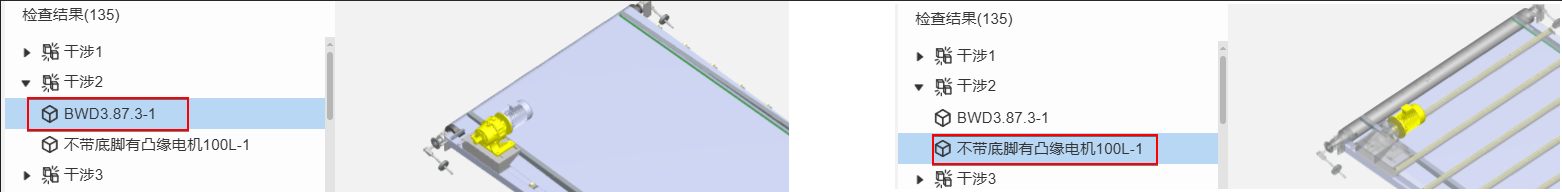

   • 展开干涉记录节点，可分别查看相互干涉的两个零部件。

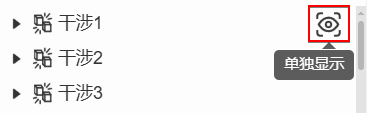

   • 要仅显示与当前干涉记录相关的零件，则单击单独显示图标或开启仅显示干涉结果选项，隐藏其他无关零部件。





   • 若要恢复完整视图，显示所有零部件，则单击全部显示图标。



   • 要仅显示存在干涉的零部件，则开启隐藏无干涉零件选项，隐藏那些没有干涉的零部件，集中查看有问题的部分。
   • 为了更清晰地查看干涉，可关闭线框显示选项，隐藏模型线框，使干涉区域更加突出。
