PMI

功能：开启模型PMI数据的显示和隐藏。

  • 使用结构树中的PMI节点可单独查看任意一条PMI数据。
  • 使用结构树中的捕获节点可切换视图方向查看PMI数据。
Note:

此菜单选项仅对那些已经嵌入了PMI（产品制造信息）数据的模型可见。

操作步骤：

  1. 单击菜单。 结构树窗格显示在页面的左侧并自动定位在PMI节点。

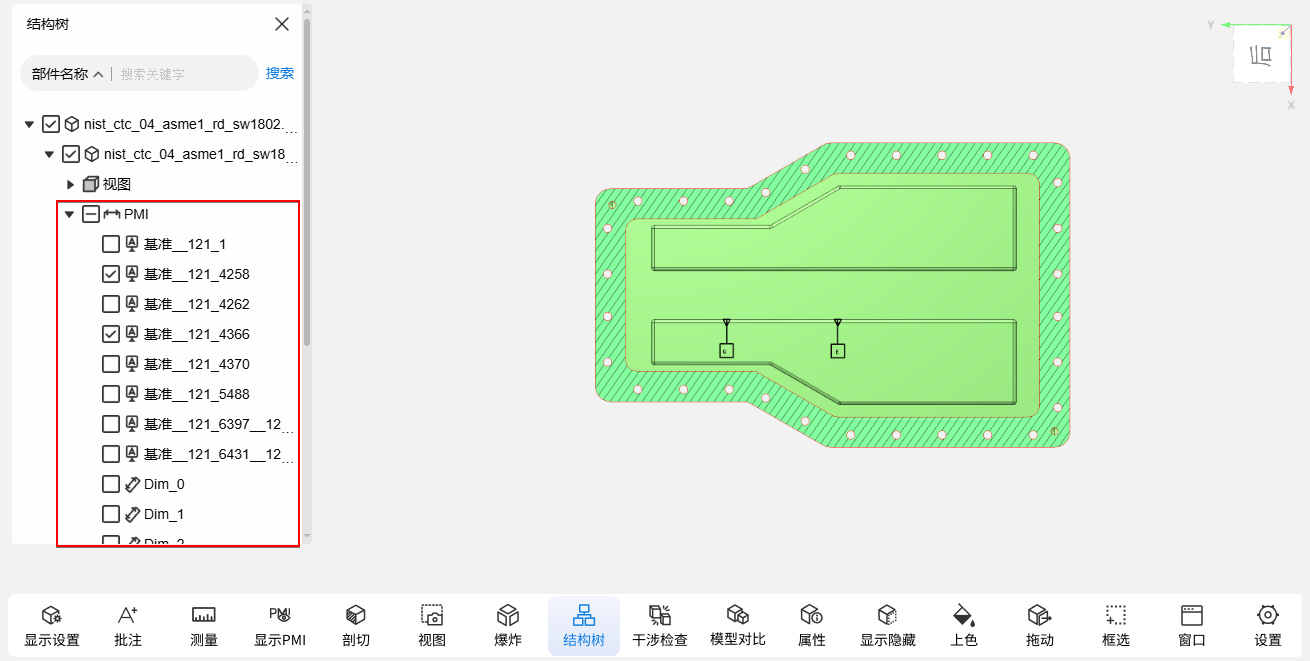

  2. 单击PMI节点下的任意数据项，该数据项将被高亮显示，同时选中该数据项的复选框，即可将其显示在预览区域。

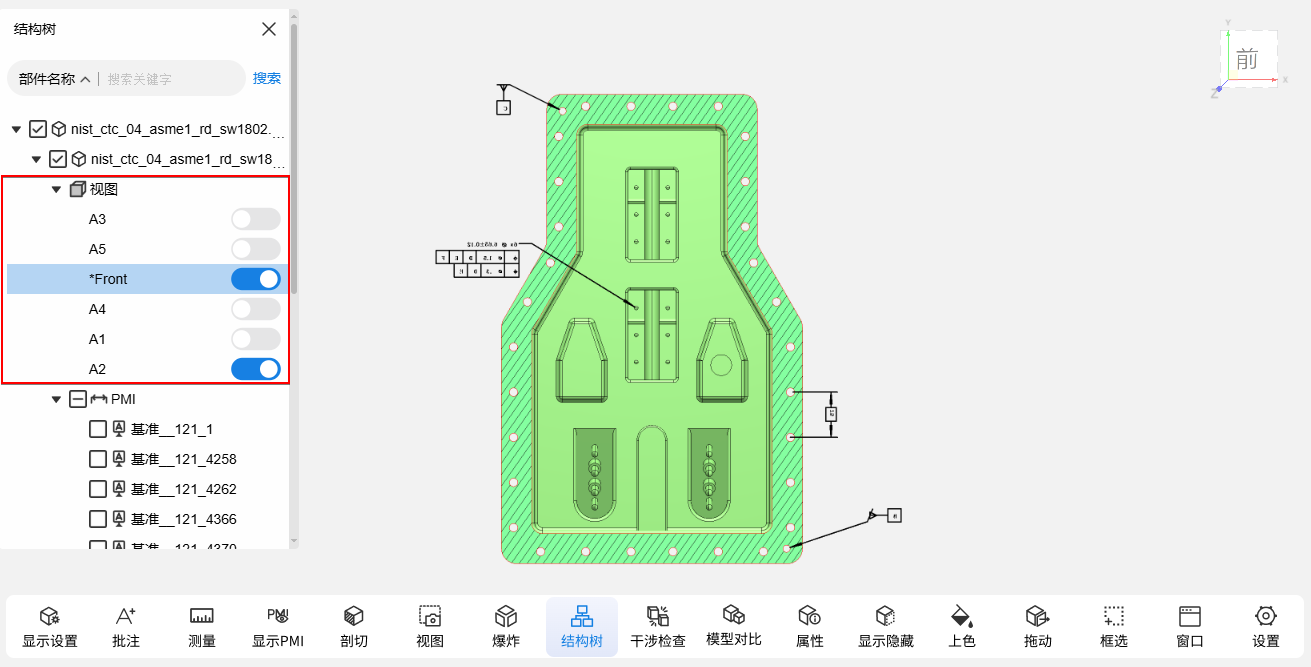

  3. PMI信息和捕获/视图相关联，单击结构树中相应的捕获/视图可切换至对应视角，PMI信息的显示也随之更新。

  4. 要一键关闭所有的PMI数据显示，则单击。
