模型对比

功能：将当前正预览的3D模型和另一个3D模型进行对比，并高亮显示差异区域，帮助快速定位和分析模型之间的不同之处。

操作步骤：

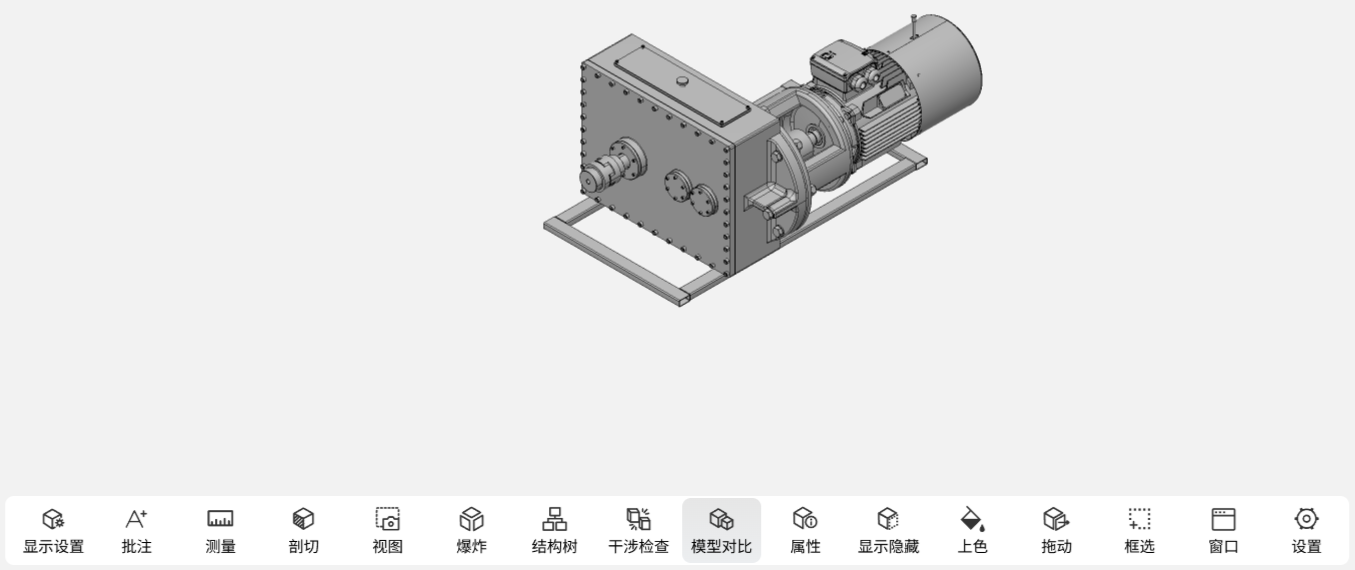

1. 单击菜单。



   页面将默认分为左右两个窗口，分别显示当前模型和对比模型的预览区域。若要将窗口从左右布局切换为上下布局，则单击。

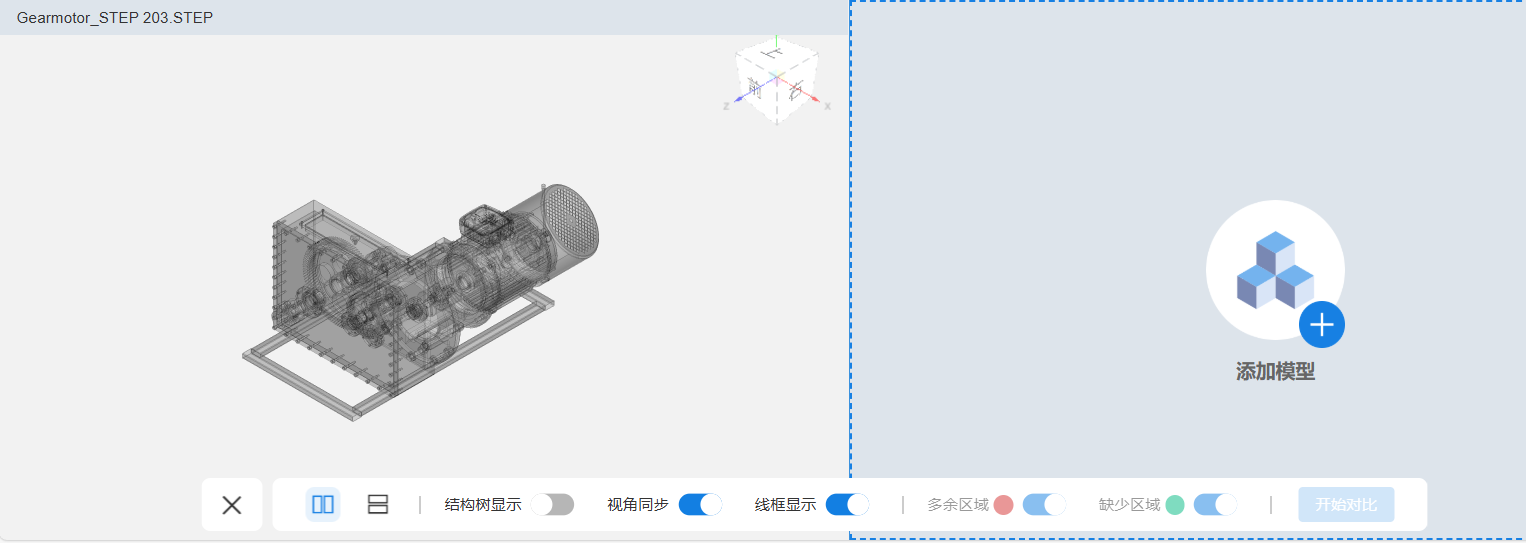

2. 在右侧窗口中，单击添加模型。

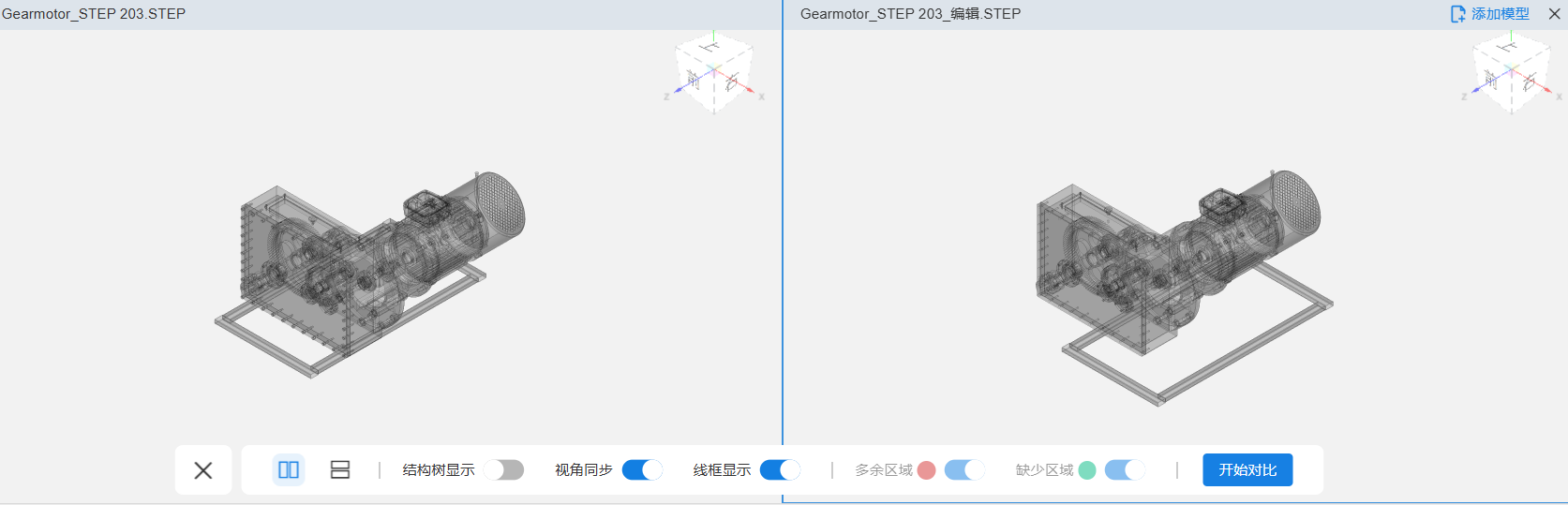

3. 输入要对比的模型文件地址，单击添加。
4. （可选）设置对比结果显示选项。
   Note:

   您也可以在对比结束后，再设置对比显示的选项。



   • 开启结构树显示选项，可在预览区域左侧显示两个模型的结构树。在对比前，您可以通过结构树选择性隐藏部分零件，仅保留需要参与对比的零部件。

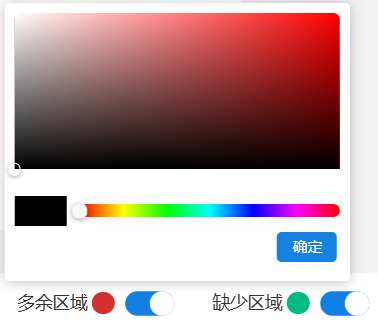

   • 开启多余区域或缺少区域差异颜色高亮显示选项。系统将在对比过程中根据设置的颜色自动高亮显示两个模型之间的差异。单击色盘图标，可自定义高亮颜色。



   • 关闭线框显示选项，可隐藏模型的线框，使差异区域更加突出。
   • 开启视角同步选项后，两个模型的视角将保持一致，便于同时观察同一位置的差异，例如同步旋转、缩放、或移动。

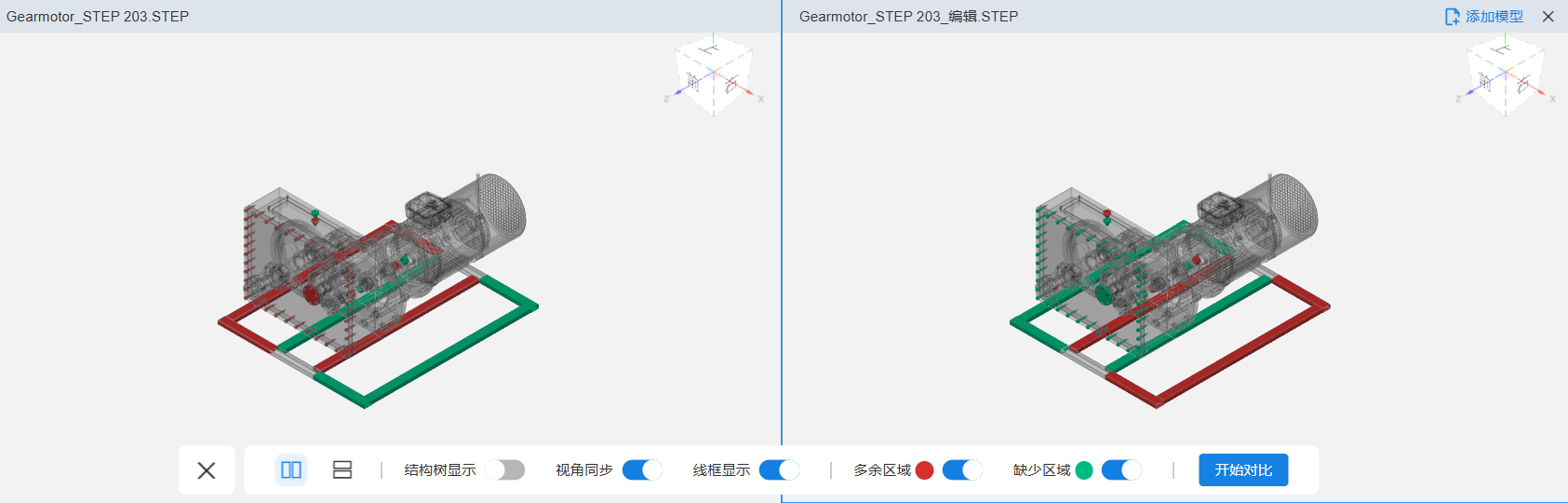

5. 单击开始对比。软件将自动分析两个模型的差异，并在预览区域中实时显示对比结果。



   Note:

   如果模型较大或复杂，对比过程可能需要一些时间，请耐心等待。

6. 要更换对比的模型，则单击右侧窗口中的添加模型，重新输入模型地址并确认。
7. 要退出模型比较，返回主模型的预览，则单击按钮。
