批注

添加热点批注

在图纸上添加一个热点批注，可同步添加文本，绘图、以及图片三种形式的批注。热点批注的内容默认折叠在热点标识中，在预览区域无法直接查看。要查看批注内容，需单击热点标识。

操作步骤：

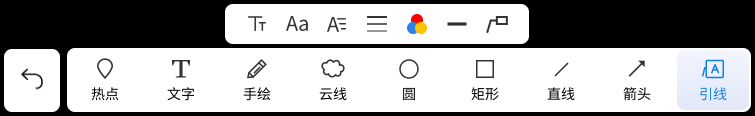

1. 单击菜单后选择热点。

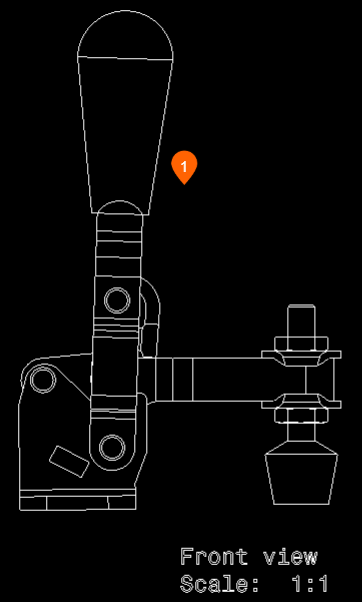

2. 在图纸上单击确定要添加批注的具体位置。
   Note:

   要取消添加热点批注，单击退出批注。

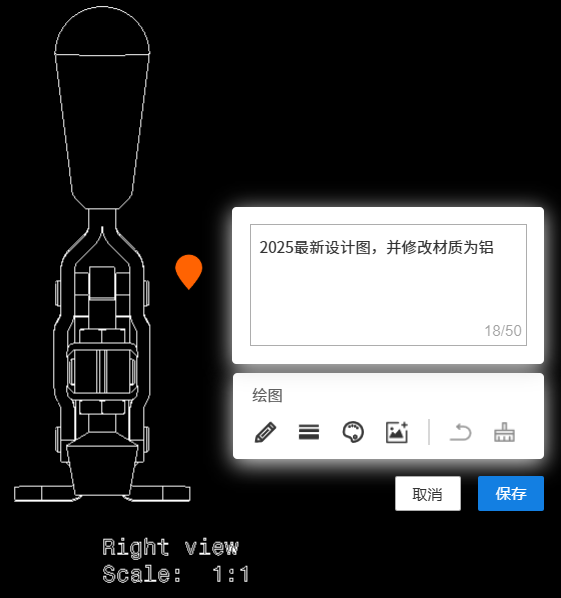

3. 输入批注的内容。



   • 要添加文本批注，则在文本框里输入批注文本内容。
   • 要添加绘图批注，则单击，选择绘图的形状，然后在对应的区域绘制图形。单击和可分别设置绘图线宽和线的颜色。

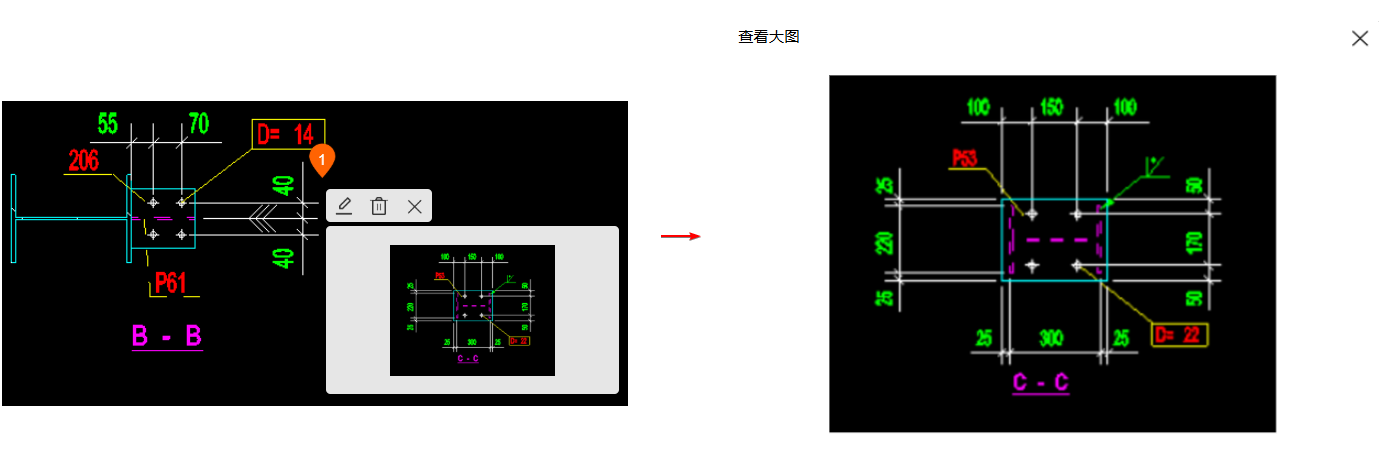

   • 要添加图片批注，则单击，然后从本地选择并上传图片。查看图片批注时，可进行以下操作：



     • 单击图片后，将鼠标放在图片上，按住鼠标中键，可缩放图片查看细节；
     • 长按鼠标左键，可上下左右拖拽平移图片，查看图片全貌。
4. 单击保存。

添加文字批注

在图纸上添加一条纯文字批注。文字批注的内容在预览区域可以直接查看。

操作步骤：

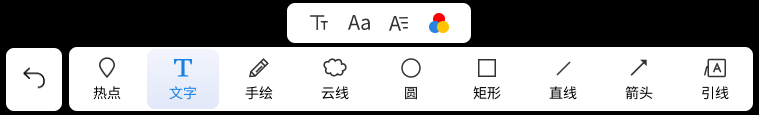

1. 单击菜单后选择文字。



2. （可选）设置文字批注的字体大小，类型、样式、和颜色。



3. 在图纸上单击确定要添加批注的具体位置。
4. 输入要批注的文字，单击确定。



   Note:

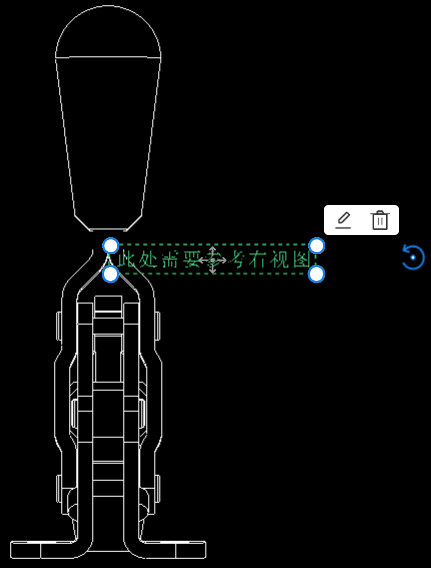

   • 要调整文字批注的大小，则长按边框上的白色可拖动点，拖动以调整大小。
   • 要删除文字批注，则单击。如果需要，可以重新添加文字批注。
   • 要修改文字批注的内容，则单击。
   • 要将文字批注移动到其他位置，则长按，拖动到图纸上任意位置。
   • 要将文字批注进行旋转，则长按。可将文字批注围绕中心点顺时针或逆时针旋转0° ~ 360°。
5. 在空白处单击，保存文字批注。

添加手绘批注

在图纸上自由绘制任意形状的线条，可用于标注、圈点或绘制示意图等。

操作步骤：

1. 单击菜单后选择手绘。



2. （可选）设置手绘线条的宽度和颜色。

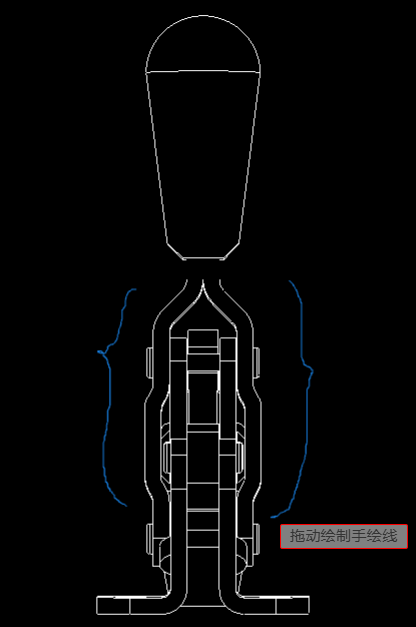

3. 按住鼠标左键并拖动，自由绘制线条。



   Note:

   如果绘制过程中出现错误，单击按钮，可撤销上一步绘制的线条。

4. 当绘制完成后，单击按钮，结束本次绘制。



   Note:

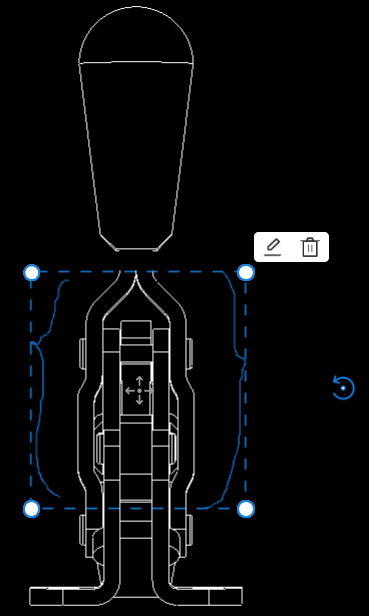

   • 要调整手绘线条的大小，则长按边框上的白色可拖动点，拖动以调整大小。
   • 要删除手绘线条，则单击。如果需要，可以重新手绘线条。
   • 要继续添加新的手绘线条，则单击。
   • 要将手绘线条移动到其他位置，则长按，拖动到图纸上任意位置。
   • 要将手绘线条进行旋转，则长按。可将手绘线条围绕中心点顺时针或逆时针旋转0° ~ 360°。
5. 在空白处单击，保存手绘的线条。

添加云线批注

在图纸上绘制云线，通常用于突出显示图纸上的特定区域或内容，便于进行进一步的说明或批注。云线的形状可以根据需要自由调整，通常呈现为波浪形或不规则的曲线。

操作步骤：

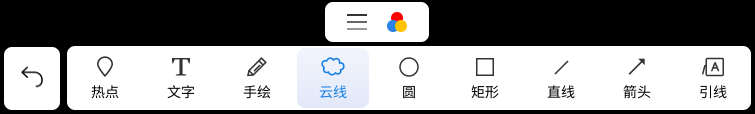

1. 单击菜单后选择云线。



2. （可选）设置云线的线宽、颜色。

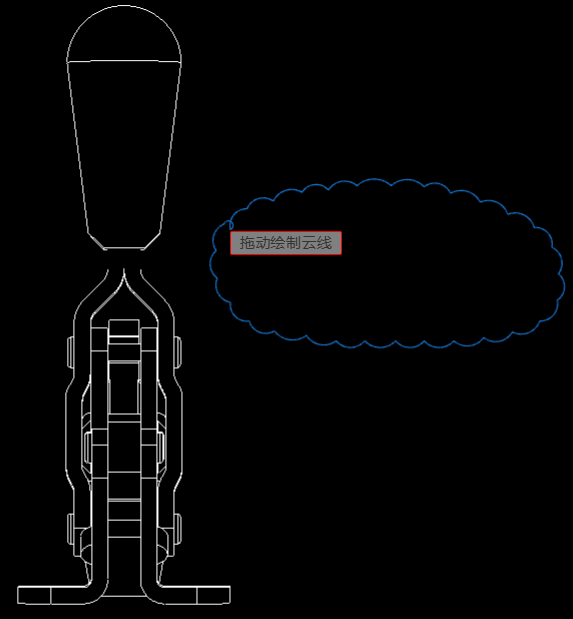

3. 长按鼠标左键，拖动鼠标在选定的位置绘制云线。



4. 绘制完成后，松开鼠标左键。

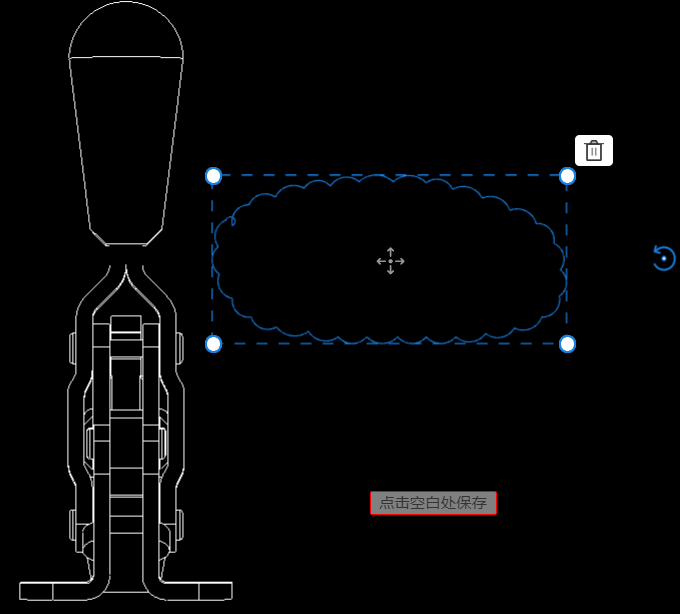

   Note:

   • 要调整云线的大小，则长按边框上的白色可拖动点，拖动以调整云线的范围和形状。
   • 要删除云线，则单击。如果需要，可以重新绘制云线。
   • 要将云线移动到其他位置，则长按。可将云线，拖动到图纸上任意位置。
   • 要将云线进行旋转，则长按。可将云线围绕中心点顺时针或逆时针旋转0° ~ 360°。
5. 在空白处单击，保存云线。

添加圆批注

在图纸上绘制圆或椭圆，可用于标注特定区域或作为图形辅助说明。

操作步骤：

1. 单击菜单后选择圆。



2. （可选）设置圆或椭圆的线宽和颜色。

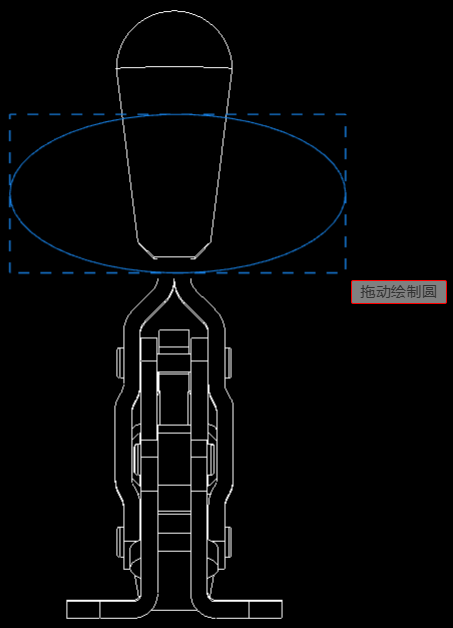

3. 长按鼠标左键，拖动鼠标在选定的位置绘制圆或椭圆。



4. 绘制完成后，松开鼠标左键。

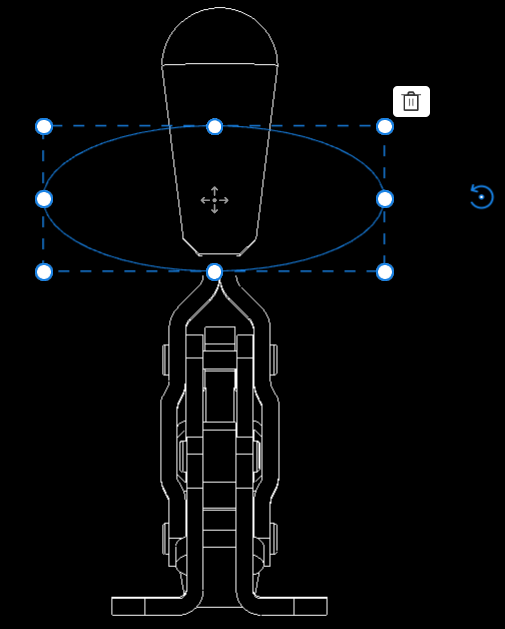

   Note:

   • 要调整圆或圆弧的大小，则长按边框上的白色可拖动点，拖动以调整大小和形状。
   • 要删除圆或椭圆，则单击。如果需要，可以重新绘制圆或椭圆。
   • 要将圆或椭圆移动到其他位置，则长按，拖动到图纸上任意位置。
   • 要将此圆或椭圆进行旋转，则长按。可将圆或椭圆围绕中心点顺时针或逆时针旋转0° ~ 360°。
5. 在空白处单击，保存圆或椭圆。

添加矩形批注

在图纸上绘制矩形，可用于标注特定区域或作为图形辅助说明。

操作步骤：

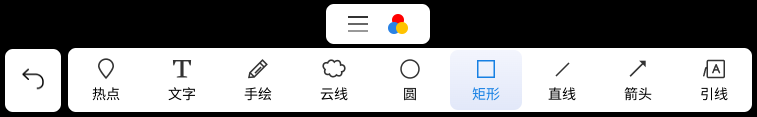

1. 单击菜单后选择矩形。



2. （可选）设置矩形边框的线宽和颜色。



3. 长按鼠标左键，拖动鼠标在选定的位置绘制矩形。



4. 绘制完成后，松开鼠标左键。

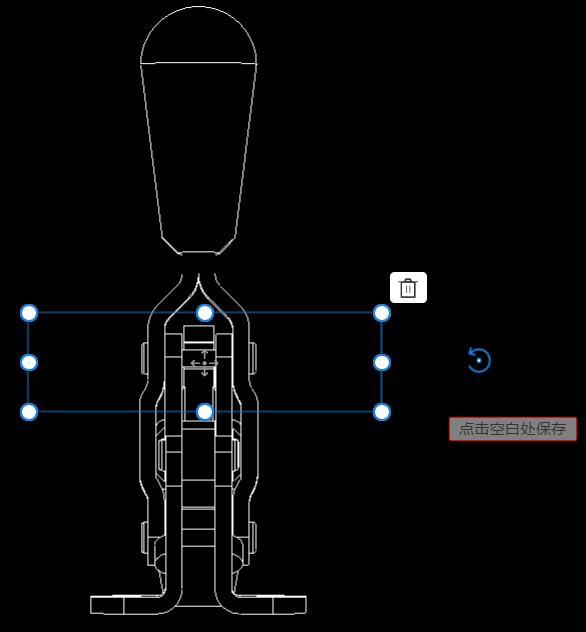

   Note:

   • 要调整矩形的大小，则长按边框上的白色可拖动点，拖动以调整矩形的宽度和高度。
   • 要删除矩形，则单击。如果需要，可以重新绘制矩形。
   • 要将矩形移动到其他位置，则长按，拖动到图纸上任意位置。
   • 要将矩形进行旋转，则长按。可将矩形围绕中心点顺时针或逆时针旋转0° ~ 360°。
5. 在空白处单击，保存矩形。

添加直线批注

在图纸上绘制直线，可用于标注特定区域或作为图形辅助说明。

操作步骤：

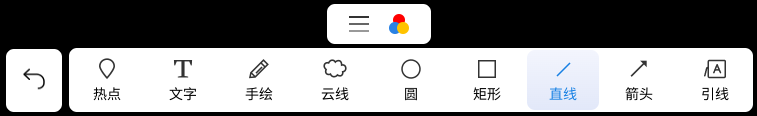

1. 单击菜单后选择直线。



2. （可选）设置直线的线宽和颜色。

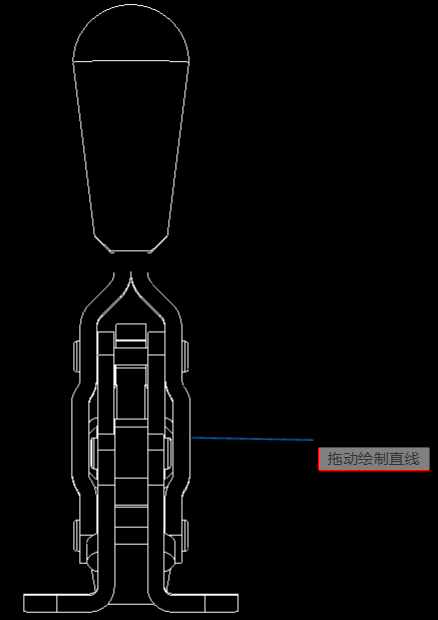

3. 长按鼠标左键，拖动鼠标在选定的位置绘制直线。



4. 绘制完成后，松开鼠标左键。



   Note:

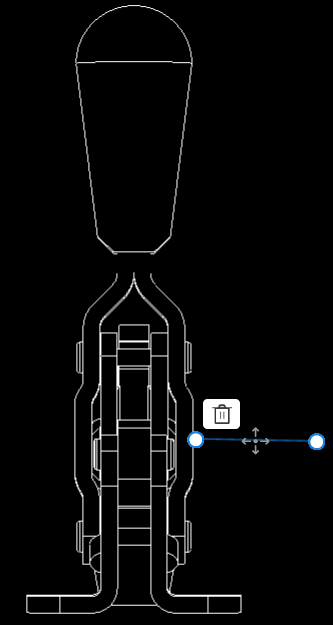

   • 要调整直线的长度，则长按边框上的白色可拖动点，拖动以调整直线的长度。
   • 要删除直线，则单击。如果需要，可以重新绘制直线。
   • 要将此直线移动到其他位置，则长按，拖动到图纸上任意位置。
5. 在空白处单击，保存直线。

添加箭头批注

在图纸上绘制带箭头的直线，可用于指示方向或标注特定区域。

操作步骤：

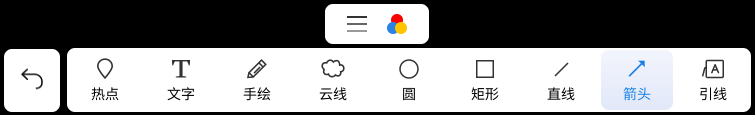

1. 单击菜单后选择箭头。



2. （可选）设置箭头直线的线宽和颜色。

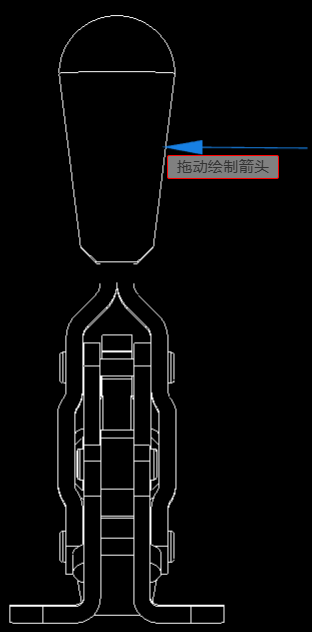

3. 长按鼠标左键，拖动鼠标在选定的位置绘制带箭头的直线。



4. 绘制完成后，松开鼠标左键。

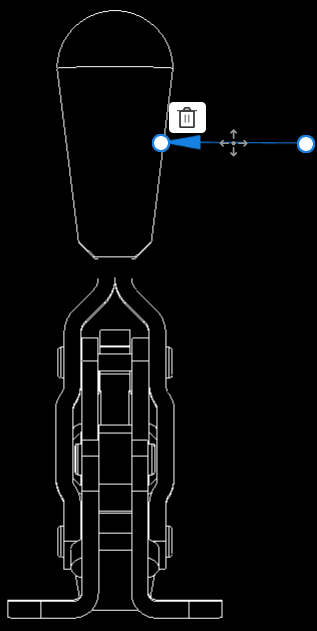

   Note:

   • 要调整箭头直线的长度和方向，长按箭头直线端点上的白色可拖动点，拖动以调整箭头直线的长度和方向。
   • 要删除带箭头的直线，则单击。如果需要，可以重新绘制带箭头的直线。
   • 要将带箭头的直线移动到其他位置，则单击并长按箭头直线，拖动到图纸上任意位置。
5. 在空白处单击，保存带箭头的直线。

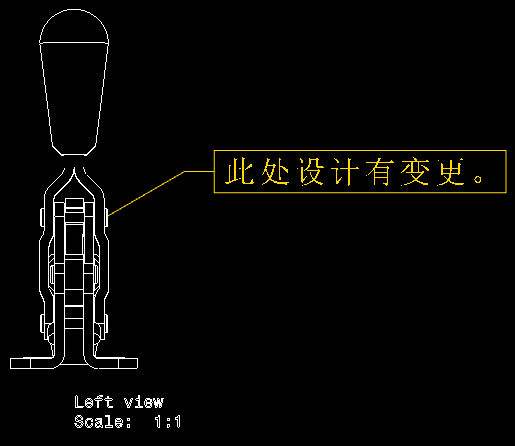

添加引线批注

引线批注用于在图纸上标注特定区域并添加文字说明。

操作步骤：

1. 单击菜单后选择引线。



2. （可选）预先设置文本的大小、字体、样式，以及引线的样式、颜色、箭头样式、折线样式。



3. 在图纸上单击，确定批注的具体位置。
4. 再次单击，完成引线批注的绘制框架。
5. 在弹出的文本框中输入批注文字，单击确定。
   Note:

   • 折线批注会显示 5 个白色可拖动点，选中并拖动这些点，可修改折线的方向、位置，以及文本的大小。
   • 要编辑批注的文本，则单击。
   • 要删除批注整体，则单击。
6. 若需继续添加其他折线批注，单击相应位置即可。
7. 单击空白处保存引线批注。
