图纸对比

功能：将当前正预览的2D图纸和另一个2D图纸进行对比，并高亮显示差异区域，帮助快速定位和分析图纸之间的不同之处。
Note:

在对比两个图纸前，您可以先隐藏部分图纸内容，仅保留需要参与对比的图层。

操作步骤：

  1. 单击菜单。

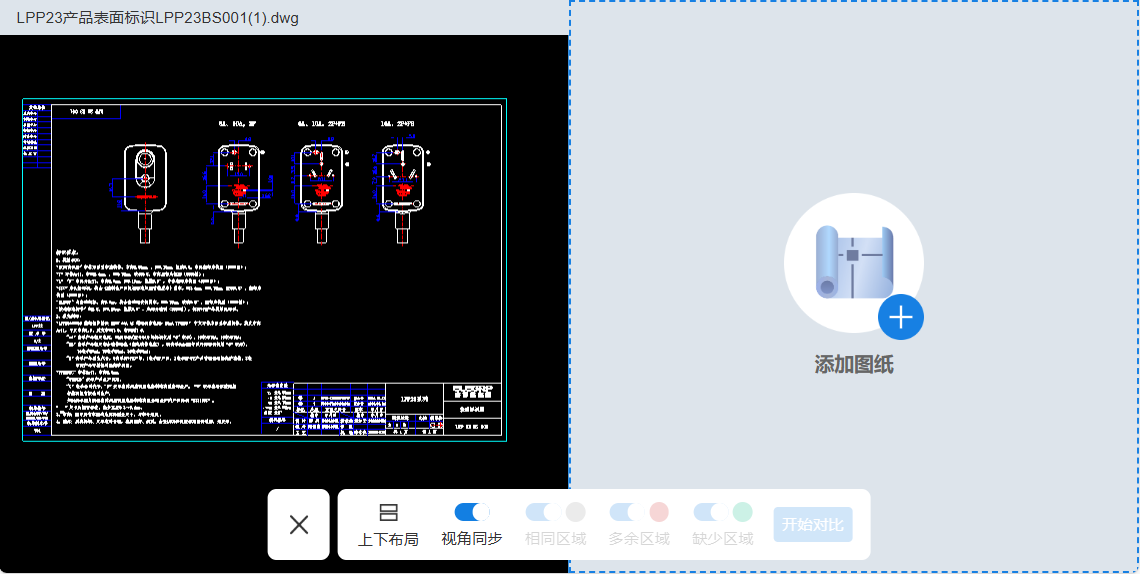

    页面将默认分为左右两个窗口，分别显示当前图纸和对比图纸的预览区域。若要将窗口从左右布局切换为上下布局，则单击上下布局。

  2. 在右侧窗口中，单击添加图纸。

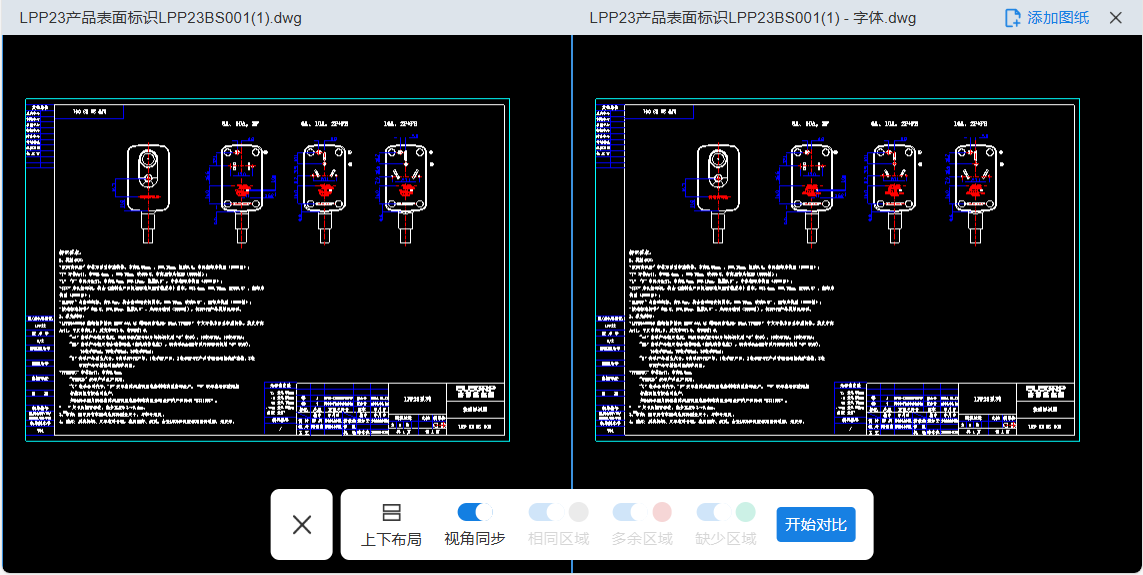

  3. 输入要对比的图纸文件地址，单击添加。

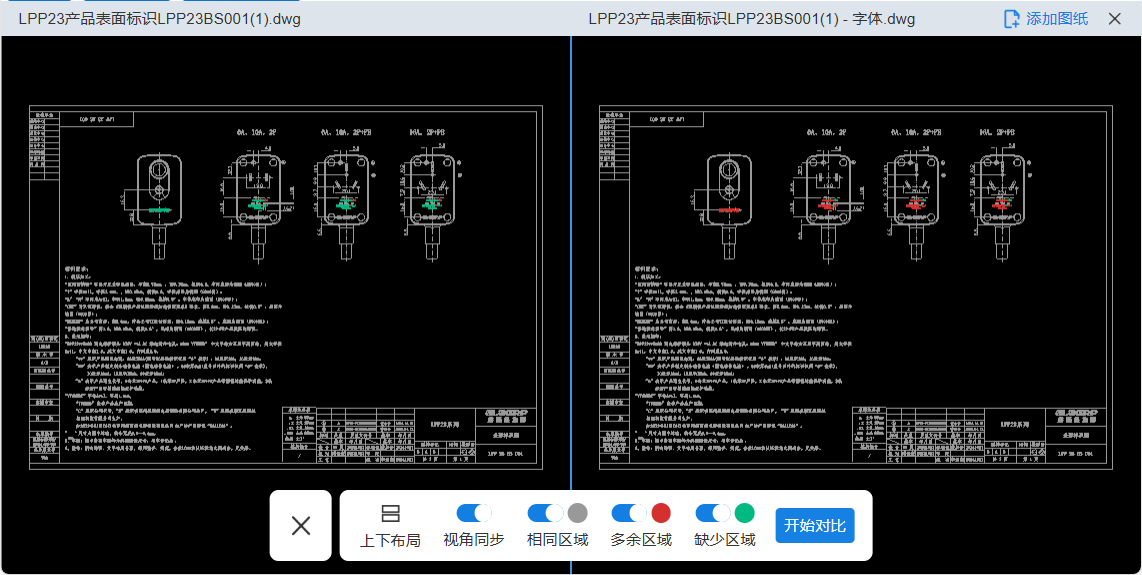

  4. 单击开始对比。系统将自动分析两个图纸的差异，并在预览区域中实时显示对比结果。
    Note:
    • 开启视角同步选项后，两个图纸的视角将保持一致，便于同时观察同一位置的差异，例如同步缩放、平移、拖动。
    • 自定义相同区域颜色显示。单击色盘图标，可自定义相同区域的颜色显示。
    • 自定义多余区域或缺少区域差异区域的颜色显示。单击色盘图标，并拖动颜色滑块，选取合适的颜色。差异区域高亮的颜色会立即更新。
  5. 要更换对比的图纸，则单击右侧窗口中的添加图纸，重新输入图纸地址并确认。
  6. 要退出图纸比较，返回主图纸的预览，则单击按钮。
