动画

功能：播放模型中已添加的动画设计内容。

Note:
  • 此菜单选项仅当模型中已嵌入动画设计数据时才会显示。
  • 在动画播放过程中，若调用测量、剖切、爆炸等辅助功能，软件会自动暂停动画播放。当辅助功能操作完成后，单击 按钮可恢复动画的播放。

操作步骤：

  1. 单击菜单。

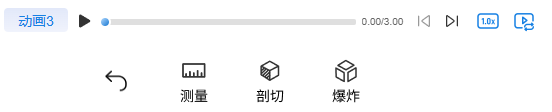

  2. 按照需要，选择相应的子菜单。

    • 动画3：若模型包含多个动画，单击选择要播放的目标动画；若仅含单个动画，则默认播放该动画。
    • ：启动动画播放。
    • ：通过手动拖动时间轴滑块，可精准控制动画的播放进度。
    • 上一步/下一步：此菜单仅当动画中包含工步才显示，用于分步播放动画。
      Note:

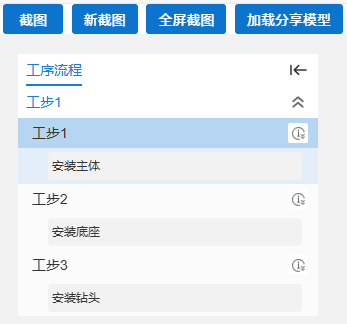

      在动画设计工具中，可将单个复杂动画拆分为按顺序排列的多个分步动画。在 3D Viewer 中播放此类分步动画时，除了通过控制条的 “上一步 / 下一步” 手动控制外，还可直接通过工序流程列表单击击对应步骤，快速跳转至该分步动画进行播放。
    • ：设置动画播放的速度倍数。
    • 模式：设置播放模式。
      • 正常播放：动画按预定顺序从开始播放至结束，完成后自动停止。
      • 循环播放：动画播放至结尾后，自动重新从起始点开始播放，形成持续循环效果。
      • 往复播放：动画播放至结尾后，反向播放回起点，随后再次正向播放，如此往复循环。
    • 返回：退出动画的播放，并将模型恢复到初始状态。
    • 测量：暂停动画，在当前模型状态下，启动测量功能，可对动画暂停时的模型尺寸、距离等进行测量。
    • 剖切：暂停动画，并在当前模型状态下，启动剖切功能，可对模型进行截面分析。
    • 爆炸：暂停动画，并在当前模型状态下，启动爆炸功能，可查看模型的爆炸状态。
