结构树

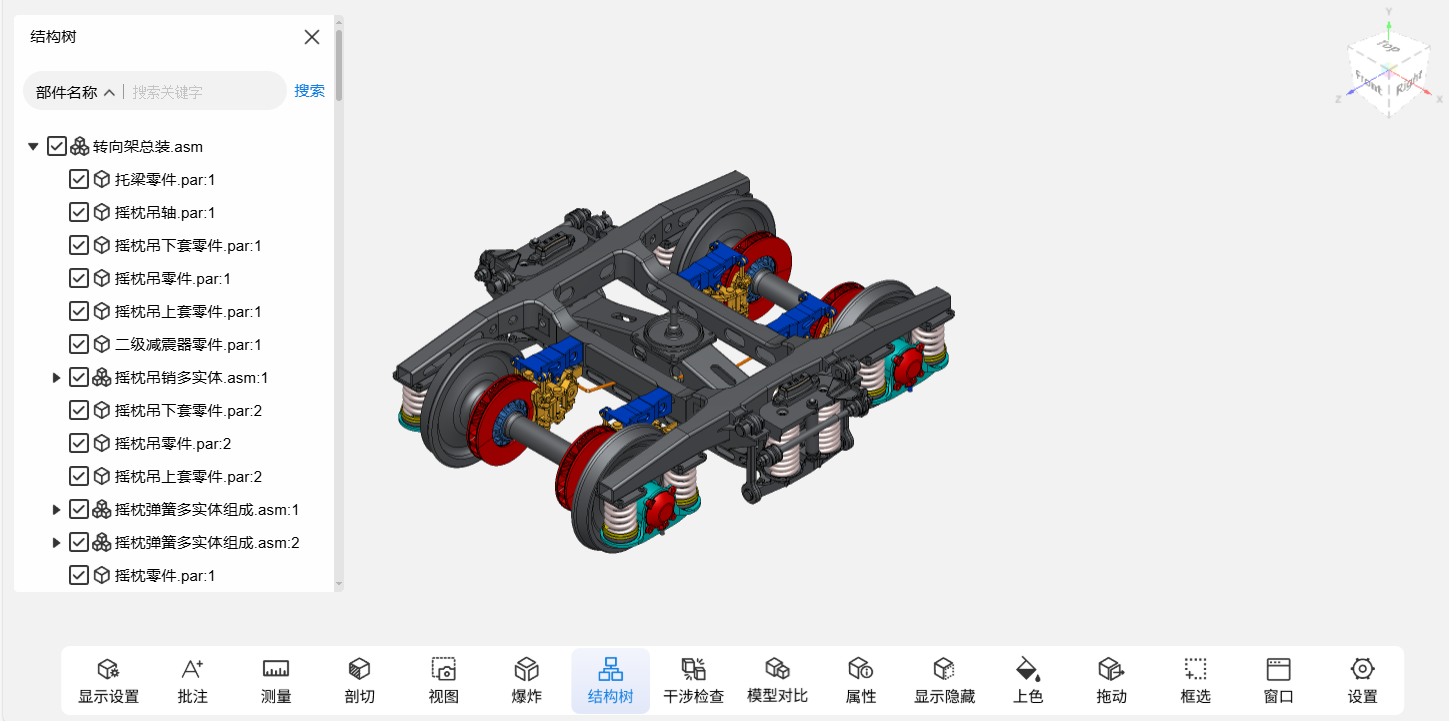

功能：开启模型结构树显示。可以通过结构树查看模型的结构，以及对模型的零部件进行显示设置。

操作步骤：

  1. 单击菜单，模型的结构树窗格在页面的左侧显示。

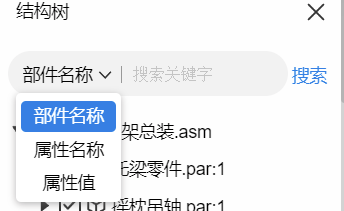

  2. 在结构树中可输入零部件名称、属性名、属性值对零部件进行搜索。

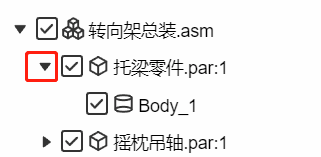

  3. 单击▶可展开或折叠模型的零部件节点。

  4. 单击零部件前的复选框，可显示或隐藏此零部件。

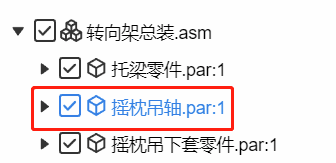

  5. 单击零部件节点可将它在模型上选中并高亮显示。

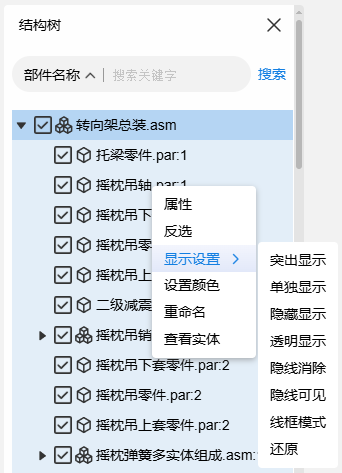

  6. 选中零部件节点，然后单击鼠标右键可查看此零部件的属性、设置显示设置、重命名等。

    Tip:

    也可以在模型的预览区域选中零部件，然后单击鼠标右键执行同样的操作。请参见单个零部件的右键菜单。

实体树

在软件中预览NX装配体模型时，可使用实体树对装配体进行细节查看。

操作步骤：

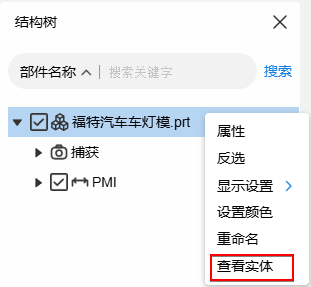

  1. 在结构树中，右键单击模型节点，选择查看实体选项。
    装配体的实体树显示在界面左侧。

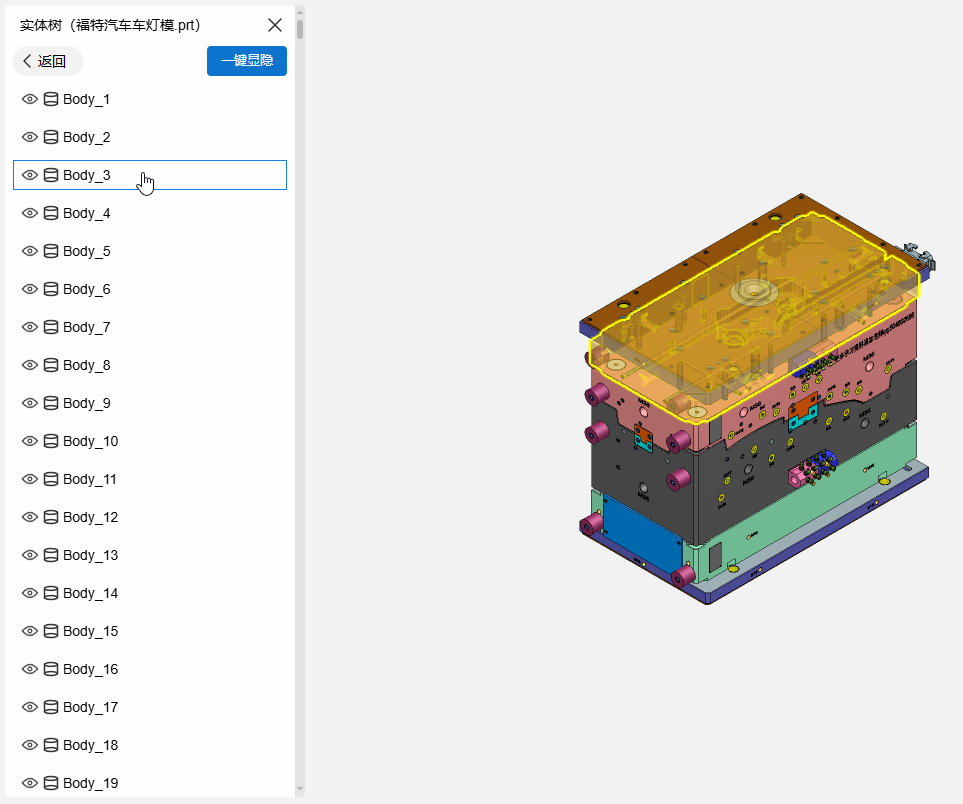

  2. 在实体树中，单击任意一个实体（Body）节点，该实体将在预览区域高亮显示。按住Ctrl 键多选实体节点，可同时高亮显示多个实体。
  3. 单击一键显隐，仅在预览区域显示当前已选中的实体。
  4. 单击实体节点前的或图标，可快速切换该实体在预览区域的显示状态。
  5. 单击返回，可切换到装配体的结构树窗口。
