PMI

功能：开启或隐藏模型中的 PMI（产品制造信息）数据。

• 使用结构树中的PMI节点可单独查看任意一条PMI数据。
• 使用结构树中的捕获节点可切换视图方向查看PMI数据。
• 若PMI标注过程中使用了草图辅助线时，使用结构树中的草图节点查看对应的辅助线。

操作步骤：

1. 单击菜单。模型的预览区域显示所有的PMI标注信息。同时 结构树窗格自动显示在页面的左侧，并默认定位在PMI节点。

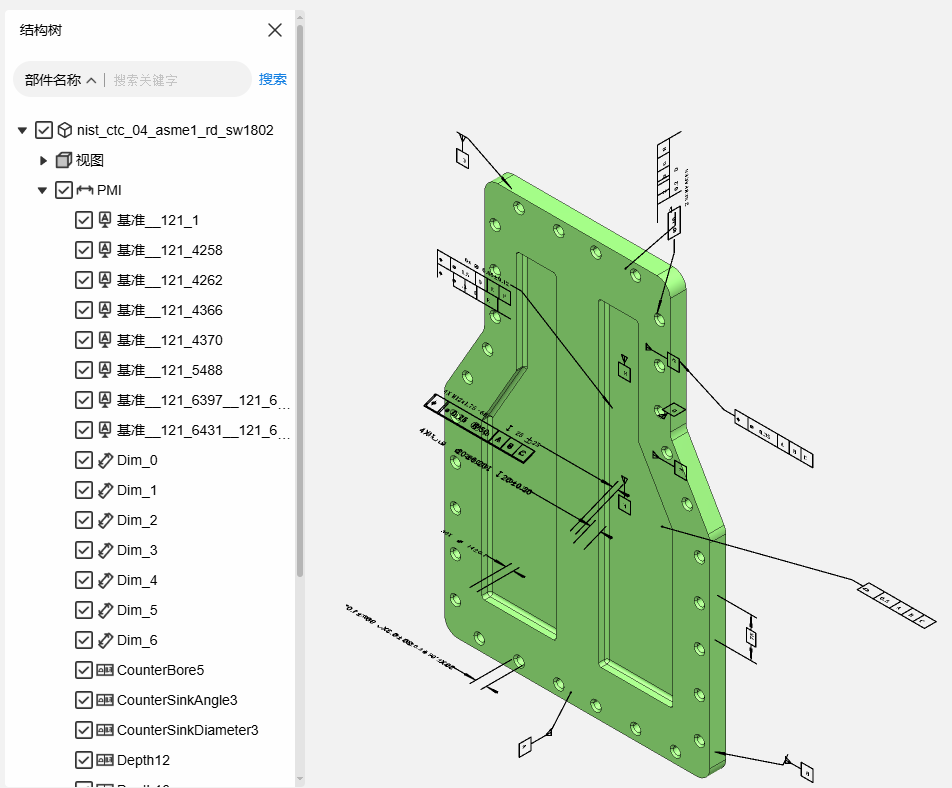

2. 单击PMI节点下的任意标注项，该标注项会在预览区域高亮显示。当批注点在模型对象上（点、线、面、体）时，批注的对象也会高亮显示，如下图。

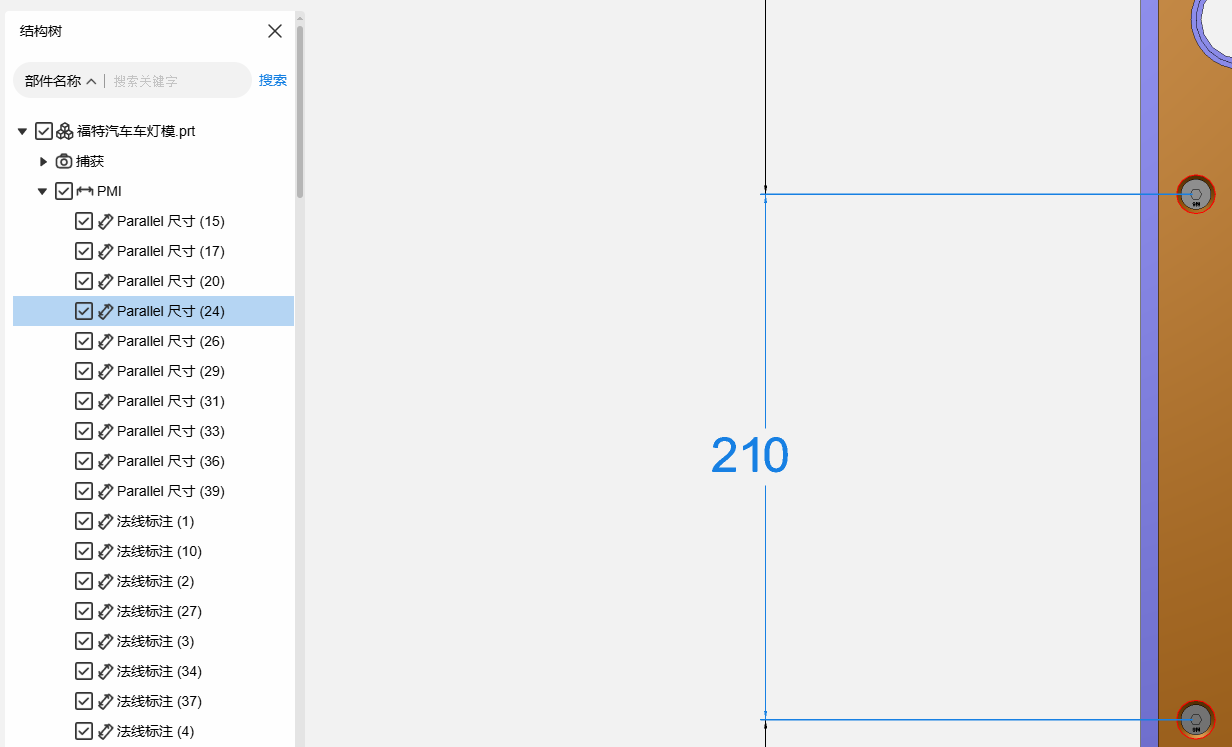

3. 要重点查看某条PMI标注，则右键选中此标注项，在弹出的菜单中选择正视PMI选项。软件会自动切换至该 PMI 标注的正视视角，并将此批注及其对应的批注对象居中放大，并高亮显示。
   Tip:

   鼠标双击目标PMI标注项也可一键触发正视视图功能。

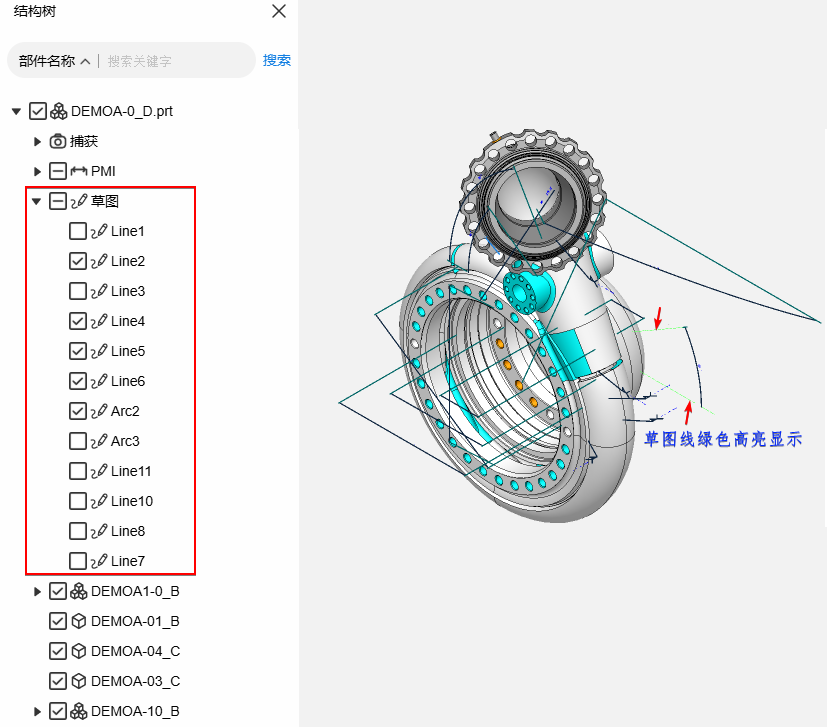

4. 在进行 PMI 标注时，若使用了辅助线，当前视图下使用的草图辅助线在预览区域也会高亮显示。若要显示更多未在当前视图呈现的草图线，展开草图根节点，勾选对应草图名称前面的复选框。



   Note:

   • 草图线不支持测量和批注。
   • 当您隐藏某个草图线时，所有直接关联到此草图线的 PMI 标注将自动同步隐藏。若选择单独隐藏某条 PMI 标注，其关联的草图线仍将保持当前显示状态。
5. PMI信息和捕获/视图相关联，单击结构树中相应的捕获/视图节点，可直接切换至该视角，同时 PMI 信息的显示会随视角更新。



6. 要一键关闭所有的PMI数据显示，则单击。
