拖动

功能：对单个元器件进行平移、旋转或任意拖动。

操作步骤：

1. 单击菜单后选择。
2. 在模型预览区域选择要拖动的元器件。
3. 使用以下方式之一对选中的元器件进行拖动。

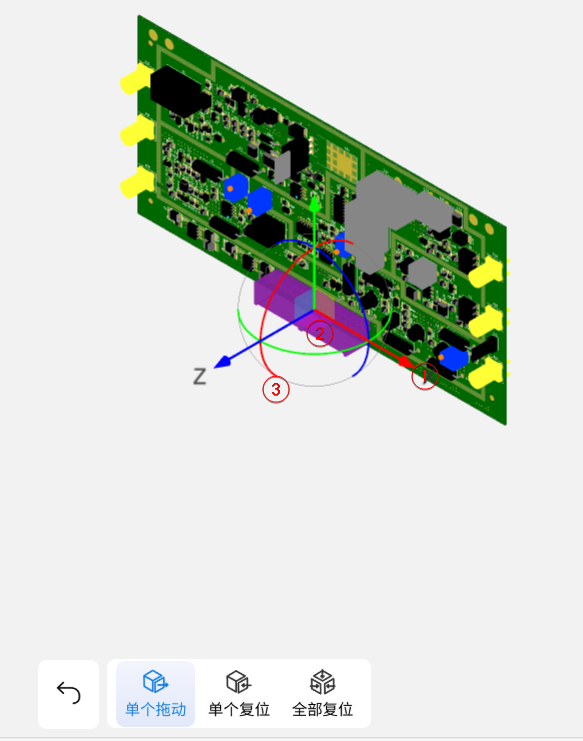

   • 使用元器件上显示的包围盒指示符对元器件进行平移或旋转。



     • 要将元器件沿单个轴方向X、Y、Z进行平移，则将鼠标移动到对应的坐标轴（如上图①），指示符将高亮显示。然后按住鼠标左键将元器件拖动到合适的位置。
     • 要将元器件沿XZ、YZ、XY平面进行平移，则将鼠标移动到对应的平面（如上图②），指示符将高亮显示。然后按住鼠标左键将元器件拖动到合适的位置。
     • 要将元器件沿着单个轴方向X、Y、Z进行旋转，则将鼠标移动到对应的弧线 （如上图③），然后按住鼠标左键将元器件旋转至合适的位置。
   • 使用拖动窗格对对元器件进行平移或旋转。
     • 可沿单个轴方向X、Y、Z进行平移或旋转，也可以使用它们的组合进行平移或旋转。在对应的坐标轴中输入距离和角度值，然后键入Enter或将鼠标光标移动到预览区域进行确认。



       Note:

       可输入负数值，则按照相反的方向进行移动或旋转。

功能：对单个拖动的元器件进行复位。

操作步骤：

1. 单击菜单后选择。
2. 在模型预览区域单击要复位的元器件。

功能：一键复位所有拖动的元器件。

操作步骤：

1. 单击菜单后选择。

   已拖动的所有元器件将完成复位。

   Note:

   要将模型恢复到原始视角，则单击菜单后选择。
