剖切

功能：对板图文件3D模型进行自定义剖切操作，通过创建虚拟剖切平面，直观查看模型内部的多层结构细节，同时清晰获取不同剖切截面的特征信息，适用于设计验证、结构分析等场景。

Tip:

在对板图文件3D模型完成剖切操作后，可调用测量工具对剖切平面及截面内的元素进行高精度几何信息测量，从而快速获取截面轮廓的尺寸参数（如长度、宽度、深度、距离、角度、半径等）、不同元素间的空间位置关系（如两元器件在剖切面上的间距、布线与过孔的相对位置等），以及截面形状的特征数据（如不规则轮廓的弧度、转折角度等。

基础剖切

功能：对板图文件的3D模型进行单面剖切、多面组合剖切以及反向剖切。

操作步骤：

  1. 单击菜单后选择。

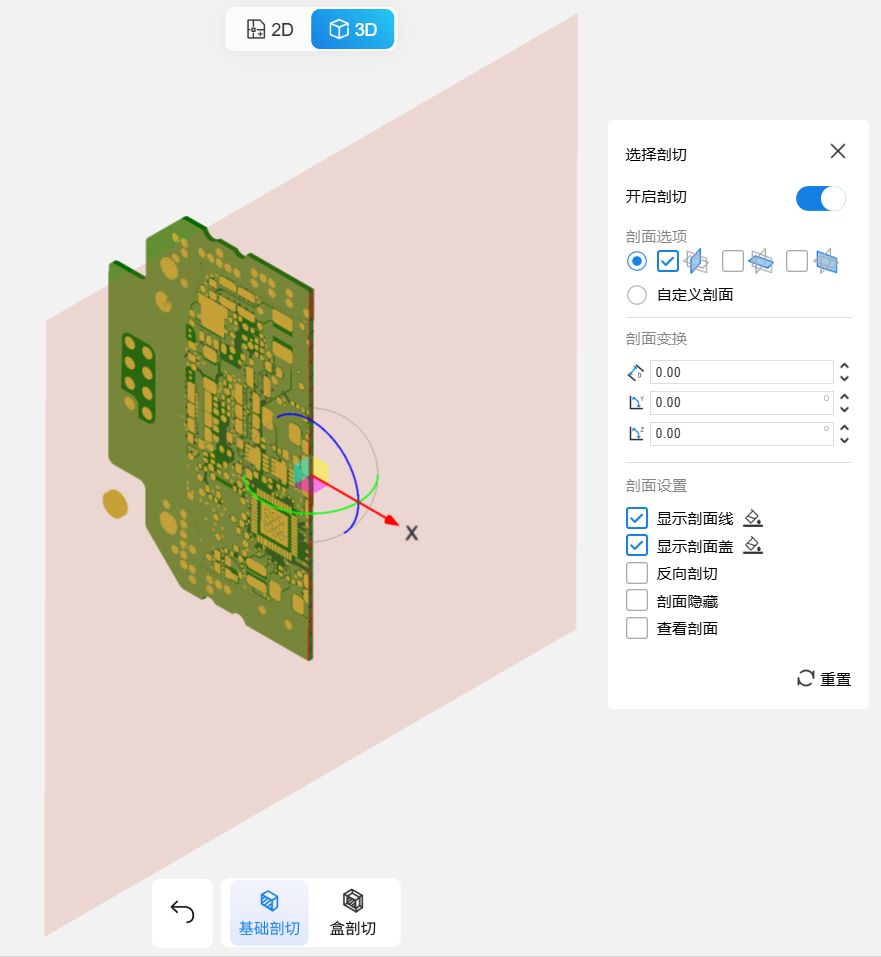

  2. 在剖切对话框中，可进行如下操作：
    1. 默认开启剖切，可关闭剖切。
    2. 选择剖切平面。可以选择单个X轴、Y轴、Z轴进行单面剖切，也可以选择它们的组合进行组合剖切，也可以自定义剖面；
    3. （可选）要对现有的剖切平面进行平移或者旋转，则在剖面变换的区域输入位移或者旋转角度值。
    4. 设置剖面显示，是否显示剖面线和剖面盖，是否隐藏剖面。单击可分别对剖面线和剖面盖自定义颜色显示。
    5. （可选）要单独查看剖面的形状，则选择查看剖面。可以对剖面进行镜像、逆时针、顺时针旋转、全屏查看。
    6. （可选）要在当前剖切平面对模型进行相反方向的对称剖切，则选择反向剖切。

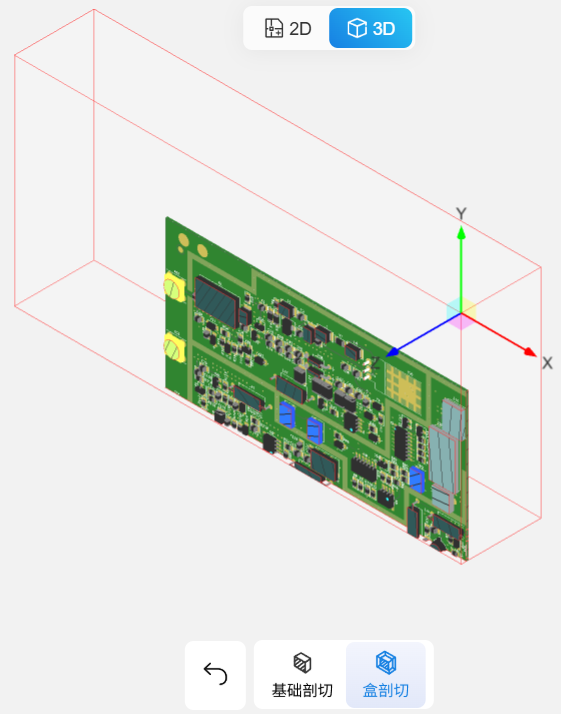

盒剖切

功能：对板图文件3D模型进行盒剖切。

操作步骤：

  1. 单击菜单后选择。
  2. 将鼠标移动到坐标轴，然后拖动坐标轴进行剖切。可沿单X、Y、Z轴方向进行单向剖切或它们的组合进行组合剖切。
