测量

Note:

测量工具允许您从板图文件3D模型的剖切面上选取特定的点、剖切面或剖面外的轮廓线，对它们以下的几何信息进行测量：

  • 距离测量：包括智能测量、点到点、点到线、点到面、线到线、线到面以及面到面的距离。
  • 长度测量：包括智能测量、线测量和周长计算。

距离

功能：测量两个几何形状间的距离。

操作步骤：

  1. 单击菜单后选择。
  2. 选择要测量的类型，也可直接选择智能测量。

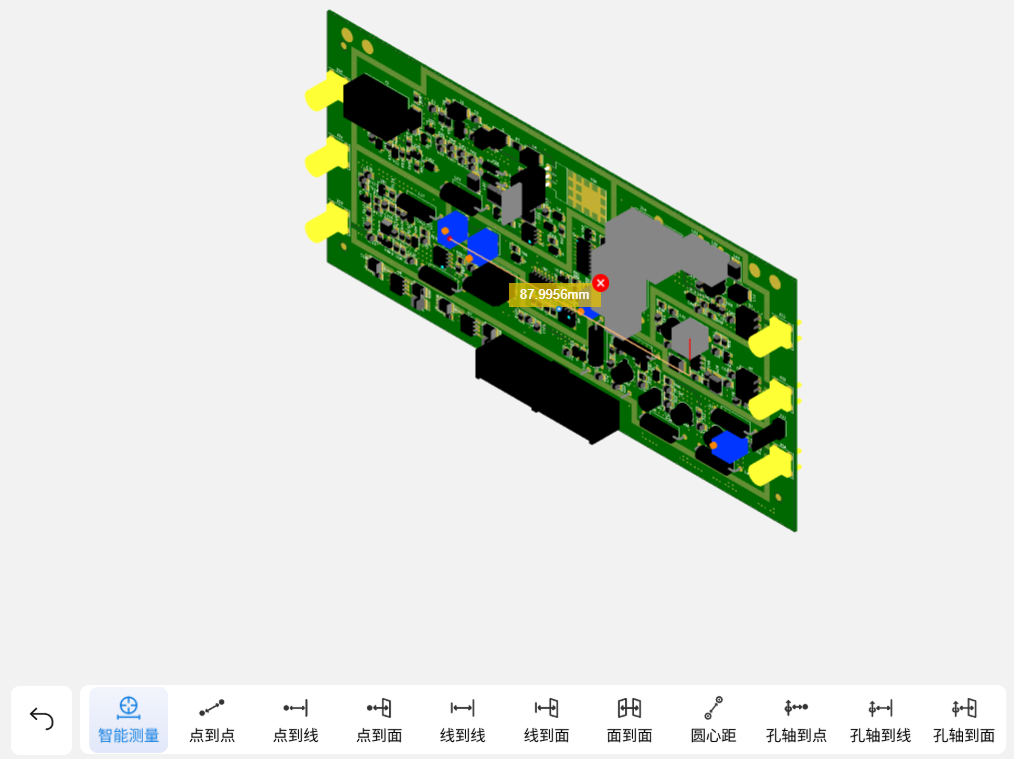

    • 智能测量：自动分析要测量的距离类型并提供测量结果。
    • 点到点：测量两个点之间的直线距离。
    • 点到线：测量一个点到一条直线或曲线的最短距离。
    • 点到面：测量一个点到一个平面或曲面的最短距离。
    • 线到线：测量两条线段之间的垂直距离。
    • 线到面：测量一条线段到一个平行平面的垂直距离。
    • 面到面：测量两个平行平面的垂直距离。
    • 圆心距：测量两个圆或圆弧中心点距离或两个圆柱面/圆锥面的轴间距离。
    • 孔轴到点：测量一个孔的中心轴线到一个点的距离。
    • 孔轴到线：测量一个孔的中心轴线到一条直线的垂直距离。
    • 孔轴到面：测量一个孔的中心轴线到一个平面的垂直距离。
  3. 在预览区域选取要测量的对象。测量的结果会立即显示在对应的区域。 长按左键可移动测量结果。
  4. 单击测量数据右上角的删除按钮可删除此测量数据。

长度

功能：测量线段或弧线的长度或平面/曲面的周长。

操作步骤：

  1. 单击菜单后选择。
  2. 选择要测量的类型，也可直接选择智能测量。
    • 单击：选择要测量的线段或弧线。测量结果会立即显示在对应的区域。长按左键可移动测量结果。
    • 单击：选择要测量的平面或曲面。测量结果显示在周长对话框中。

角度

功能：测量两个选择对象的夹角。

操作步骤：

  1. 单击菜单后选择。
  2. 选择要测量的类型，也可直接选择智能测量。

    • 智能测量：自动分析要测量的角度对象并提供测量结果。
    • 线夹角：测量两条直线相交处形成的夹角。
    • 面夹角：测量两个平面之间的夹角。
    • 线面夹角：测量一条直线与一个平面相交处形成的夹角。
  3. 在预览区域选取要测量的对象。测量结果会直接显示在对应的区域。

半径

功能：测量圆或圆弧的半径或直径。

操作步骤：

  1. 单击菜单后选择。
  2. 选取要测量的圆或圆弧。测量结果会立即显示在对应的区域。

椭圆

功能：测量椭圆的长轴和短轴。

操作步骤：

  1. 单击菜单后选择。
  2. 在预览区域选取要测量的椭圆弧。长轴和短轴的测量结果会立即显示在对应的区域。
  3. 长按左键可拖拽测量数据。

线性测量

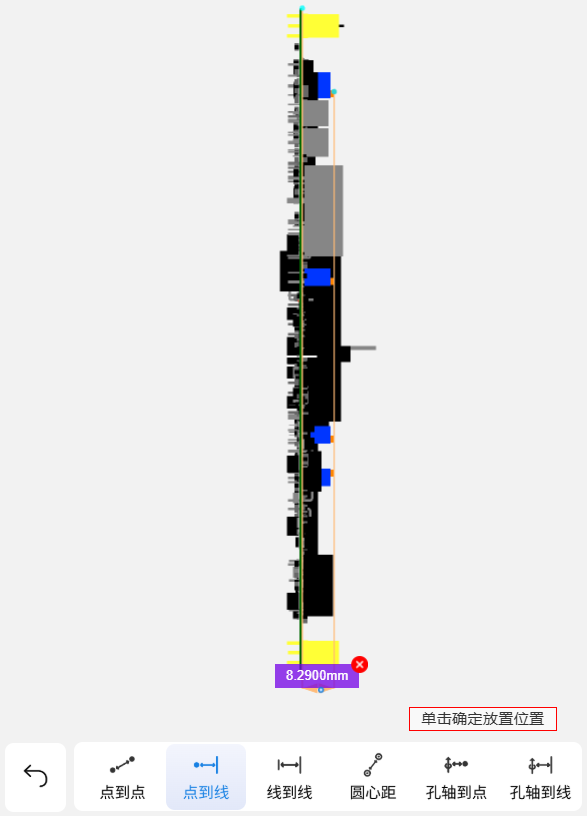

功能：测量两个几何形状沿X/Y/Z投影面方向的距离。

操作步骤：

  1. 单击菜单后选择。
  2. 选择要测量的类型。

  3. 选取要测量的对象。
  4. 单击以选择投影面。
    Note:
    • 选择投影面后，模型会自动切换至对应的视图。
  5. 单击确定测量尺寸的放置位置。
  6. 长按左键可拖动放置的测量尺寸。

包围盒

功能：测量模型的包围盒尺寸。

操作步骤：

  1. 单击菜单后选择。
  2. 选择测量的类型。

    • 指定实体：测量模型中单个元器件的包围盒尺寸。
    • 总面积： 测量整个模型的总包围盒尺寸。
  3. 选取要测量的实体。包围盒尺寸测量数据立即显示在对应的区域。

清空

功能：一键清空模型上所有的测量数据。

操作步骤：

  1. 单击菜单后选择。模型上所有的测量数据自动清空。
