爆炸
功能：选择合适的爆炸方式对板图文件3D模型进行爆炸，可直观展示3D模型中展示板图文件3D模型中基板、线路、元器件、焊点及辅助结构之间的相对位置关系，便于核查装配合理性与空间布局细节。
- 自由爆炸：基于模型原始结构自动生成爆炸效果，可快速将电路板各组件分离，适用于快速获取整体结构概览，直观了解元器件、线路和芯片的大致分布及相对位置关系。
- 高级爆炸：支持手动指定爆炸方向（如沿 X/Y/Z 轴），可精准控制元器件、线路和芯片的分离方向，适用于查看特定视角下的布局细节（如某一轴向上的线路走向与元器件装配关系），提升局部结构的查看精度。

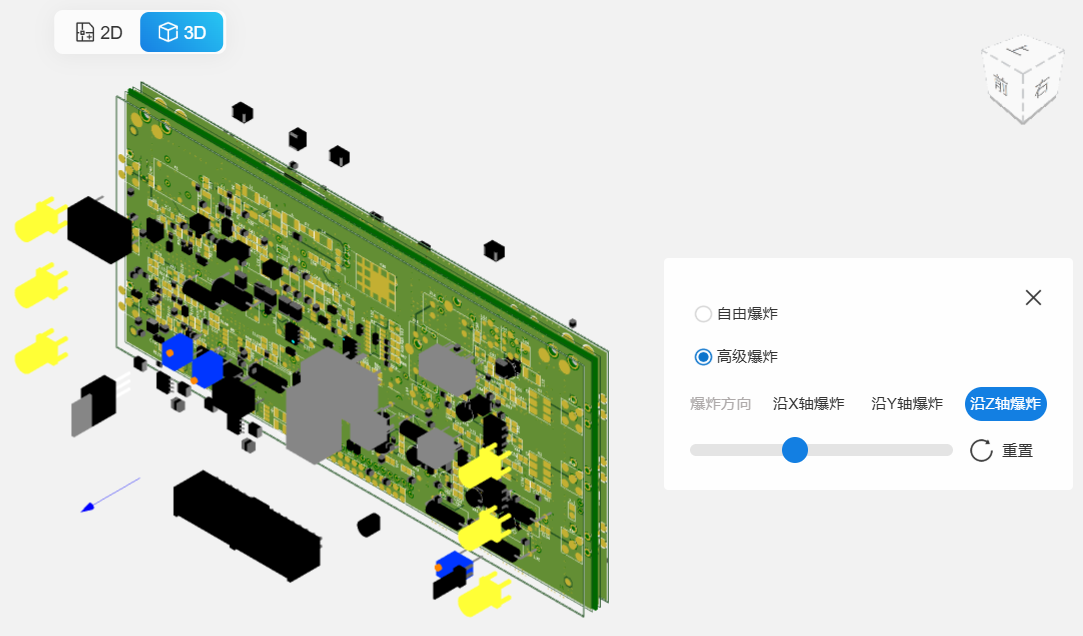

高级爆炸
功能：对模型进行高级爆炸，可选择爆炸方向。
操作步骤：
- 单击
菜单。高级爆炸默认选中。 - 设置爆炸方向，例如沿Z轴爆炸。
- 拖动爆炸进度条设置爆炸间距。间距越大，组件分离程度越高。
- 要将模型恢复至爆炸前的状态，则单击重置。

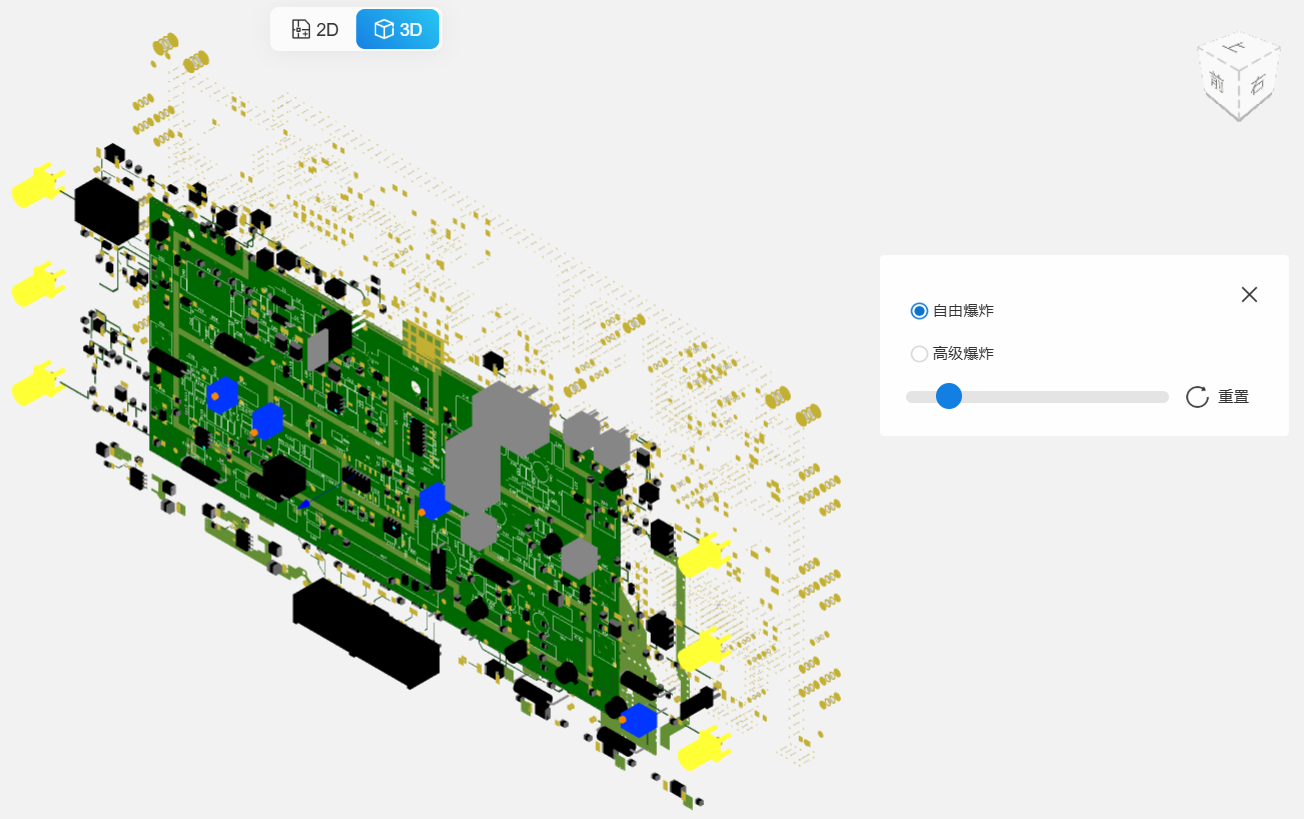

自由爆炸
功能：对模型进行自由爆炸。
操作步骤：
- 单击菜单。
- 选择自由爆炸。
- 在爆炸菜单中拖动爆炸条设置爆炸间距。间距越大，组件分离程度越高。
- 要将模型恢复至爆炸前的状态，则单击重置。
