右键菜单

操作步骤：

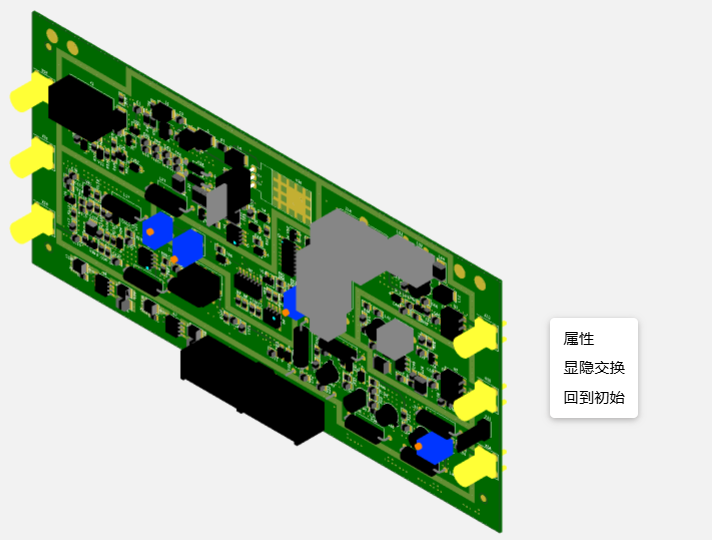

1. 在板图文件3D模型的预览区域空白区单击鼠标右键。



2. 使用右键菜单执行相应的操作：
   • 属性：查看整个电路板的属性。
   • 显隐交换：一键切换板图文件3D模型中元器件的显示与隐藏状态。
   • 回到初始：将板图文件3D模型恢复到初始的显示状态。

操作步骤：

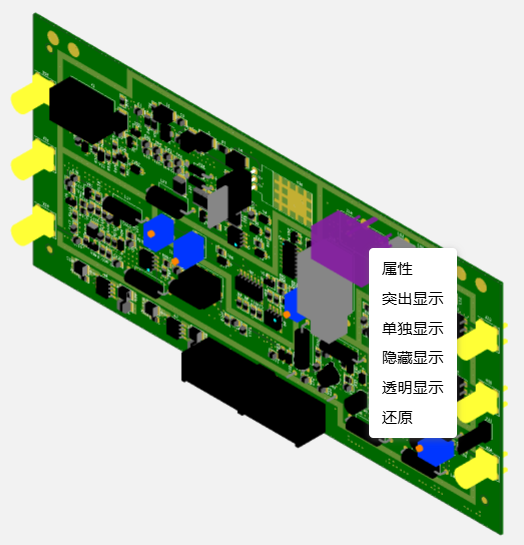

1. 在板图文件3D模型的预览区域单击选择单个元器件，然后单击鼠标右键。



2. 使用右键菜单执行相应的操作：
   • 属性：查看当前选中元器件的详细属性信息（如类型、封装、位号、坐标、所属层等）。
   • 突出显示：将选中的元器件以高亮方式显示。
   • 单独显示：仅保留当前选中的元器件在 3D 预览区域显示，隐藏其他所有元器件及板图背景，聚焦查看单个元器件的细节形态。
   • 隐藏显示：隐藏当前选中的元器件，仅显示其他元器件及板图结构，适用于需要排除特定元素后核查周边布局的场景。
   • 透明显示：将选中的元器件设置为透明状态，可透过该元器件查看其下方的线路、焊盘或其他被遮挡的元素，便于分析元器件与底层结构的位置关系。
   • 还原：取消对选中元器件的所有显示状态修改（如高亮、隐藏、透明等），恢复其默认显示效果。
