图层结构

功能：提供从 层、对象、和网络三个核心维度来查看板图文件3D模型设计细节，并可灵活设置各维度下元器件的显示或隐藏状态。

• 层选项卡：按板图的物理分层（如顶层、底层、电源层、接地层等）展示结构，每层包含该层上的所有设计元素。
• 对象选项卡：按设计元素的类型（如元器件、走线、焊盘、过孔、绘制等）分类展示，便于快速筛选同类对象。
• 网络选项卡：按电气连接关系（如信号网络、电源网络、接地网络等）展示，同一网络下的所有连接元素将被归类。

操作步骤：

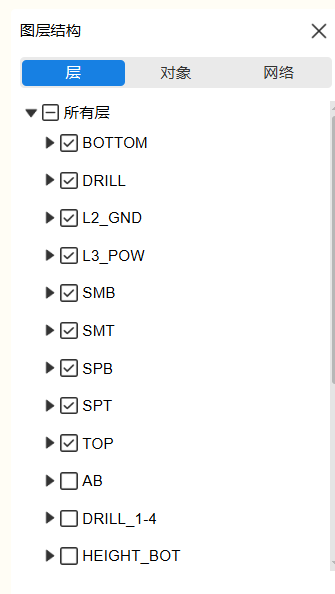

1. 单击菜单。图层结构窗格自动显示在页面左侧，可在此窗格中切换不同的选项卡查看板图的图层结构。



2. 单击图层结构中的某个图层，此图层在预览区域红色高亮显示。



3. 要将显示的图层在预览区域进行隐藏，则去勾选图层名称前的复选框。以去勾选绘制复选框为例，如下图所示，电路板的位号等标注和位置信息已隐藏。
